זרם חילופין›שיטות לפתרון מעגלים בזרם חילופין

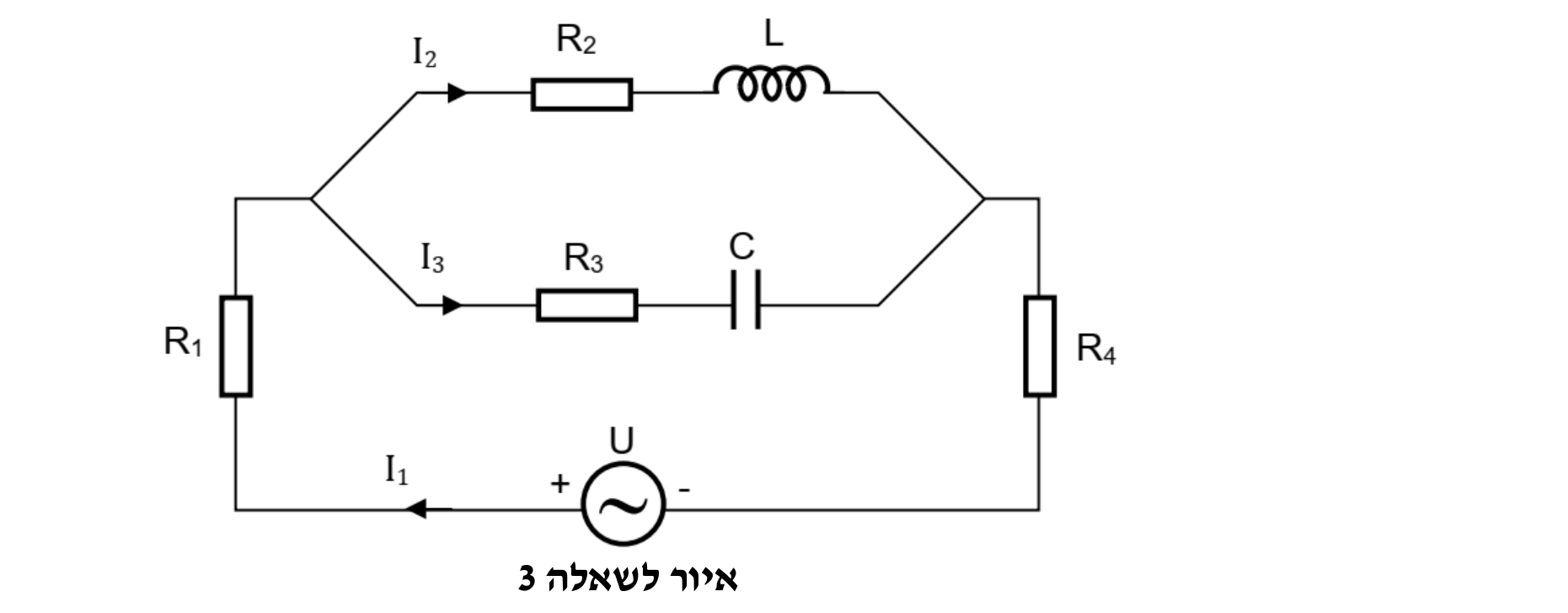

באיור לשאלה 3 מוצג מעגל זרם חילופין.

הביטוי של מתח המקור בתלות בזמן הוא:

$u (t) = 50 \cdot 2 \cdot sin (1000 t - \frac{π}{6}) [V]$

$R_{1} = 1 Ω$ ; $R_{2} = 10 Ω$ ; $R_{3} = 5 Ω$ ; $R_{4} = 4 Ω$ ; $L = 30 mH$ ; $C = 50 μ F$

סעיף א

חשבו את עכבת המעגל. מהו אופי המעגל ומהו גורם ההספק שלו, $cos Φ$ ?

סעיף ב

חשבו את ההספקים – הפעיל, ההיגבי והנדמה המתפתחים במקור המתח וסרטטו משולש הספקים עבורו.

סעיף ג

חשבו את הערכים (גודל וזווית מופע) של שלושת הזרמים המסומנים במעגל ( $I_{1}$ , $I_{2}$ , $I_{3}$ ) וסרטטו דיאגרמת פאזורים של שלושתם.
