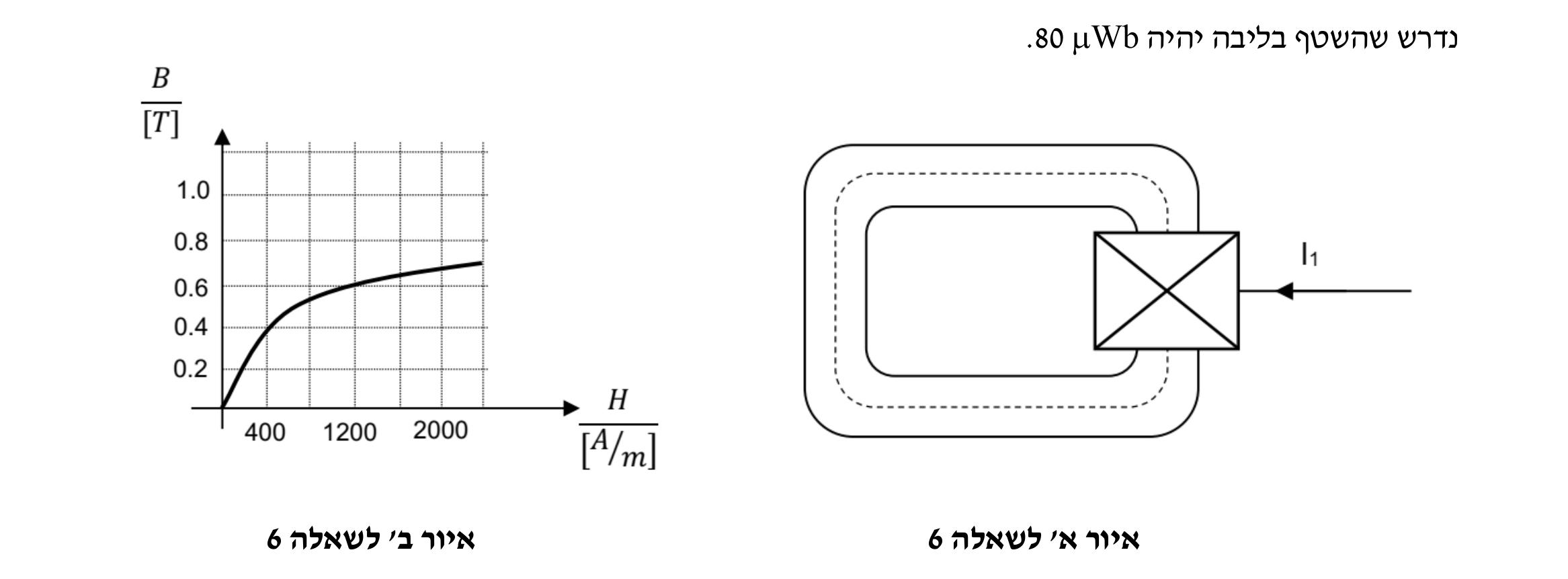

באיור א' לשאלה 6 מוצג סליל נושא זרם $I_{1}$ הכרוך על גרעין פרומגנטי שממדיו הם:

היקף ממוצע $120 mm$ ושטח חתך של $2 \cdot 1 0^{- 4} m^{2}$ . עקום המגנוט של החומר נתון באיור ב' לשאלה 6. בסליל יש 500 כריכות והוא בנוי ממוליך נחושת שאורכו $50 m$ ושטח החתך שלו $0.2 mm^{2}$ . ההתנגדות הסגולית של נחושת: $ρ = 0.018 Ω \cdot mm^{2} / m$ . נדרש שהשטף בליבה יהיה $80 μ Wb$ .

סעיף א

מהי החלחלות היחסית של הגרעין הפרומגנטי $μ_{r}$ ? ומהי התנגדות המוליך ממנו בנוי הסליל?

סעיף ב

כמה אנרגיה מגנטית אגורה בסליל?

סעיף ג

מלפפים סליל נוסף על הליבה – סליל 2, בעל 400 כריכות. דרך הסליל מוזרם זרם בעוצמה של $3 A$ . סליל זה יוצר שטף באותו כיוון כמו סליל 1. מהו גודל השטף השוטף בליבה?

סעיף ד

סליל 2 נותק. נדרש שהשראות סליל 1 תהיה $L = 0.2 H$ . לשם כך מוסיפים חריץ אוויר בליבה. מהו המיאון של חריץ האוויר? ומהו אורך חריץ האוויר הנדרש?
