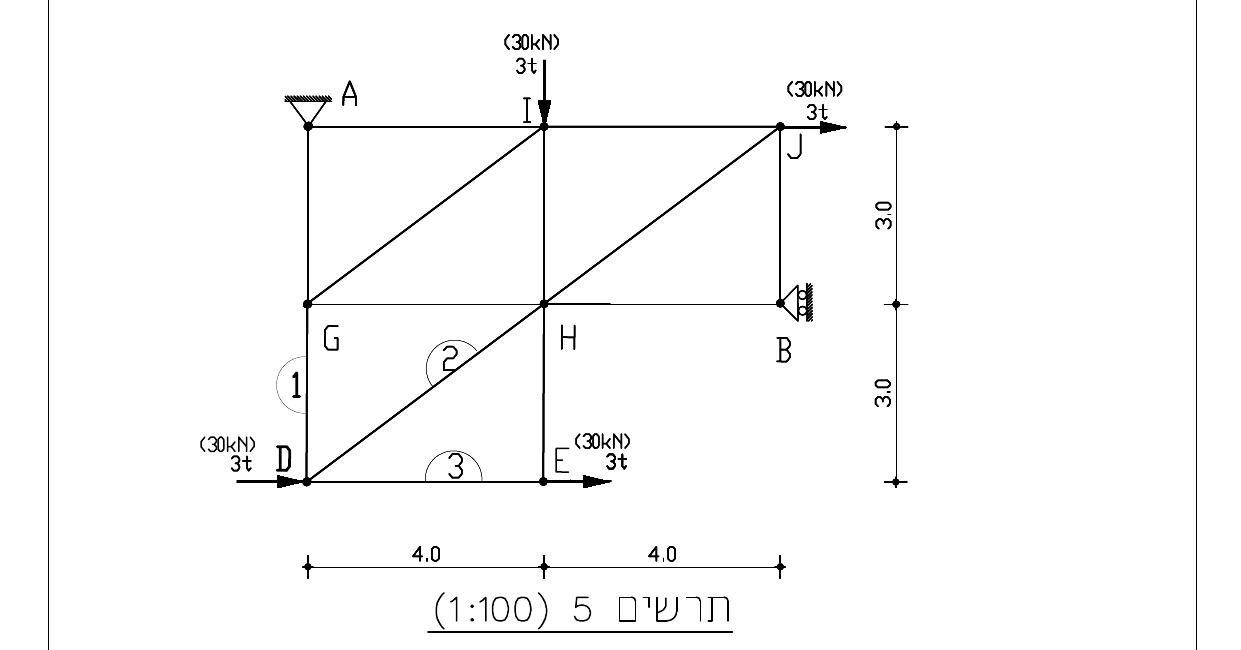

בתרשים מספר 5 מסורטט מסבך מישורי, המחוזק בניצב למישורו (המידות הן במטרים).
מוטות המסבך עשויים מפרופיל R.H.S ריבועי: 60/60 (t=5mm);
A= 10.90 cm2
i = 2.24 cm
המאמץ המותר בפלדה הוא 160MPa (1600 kg/cm2).

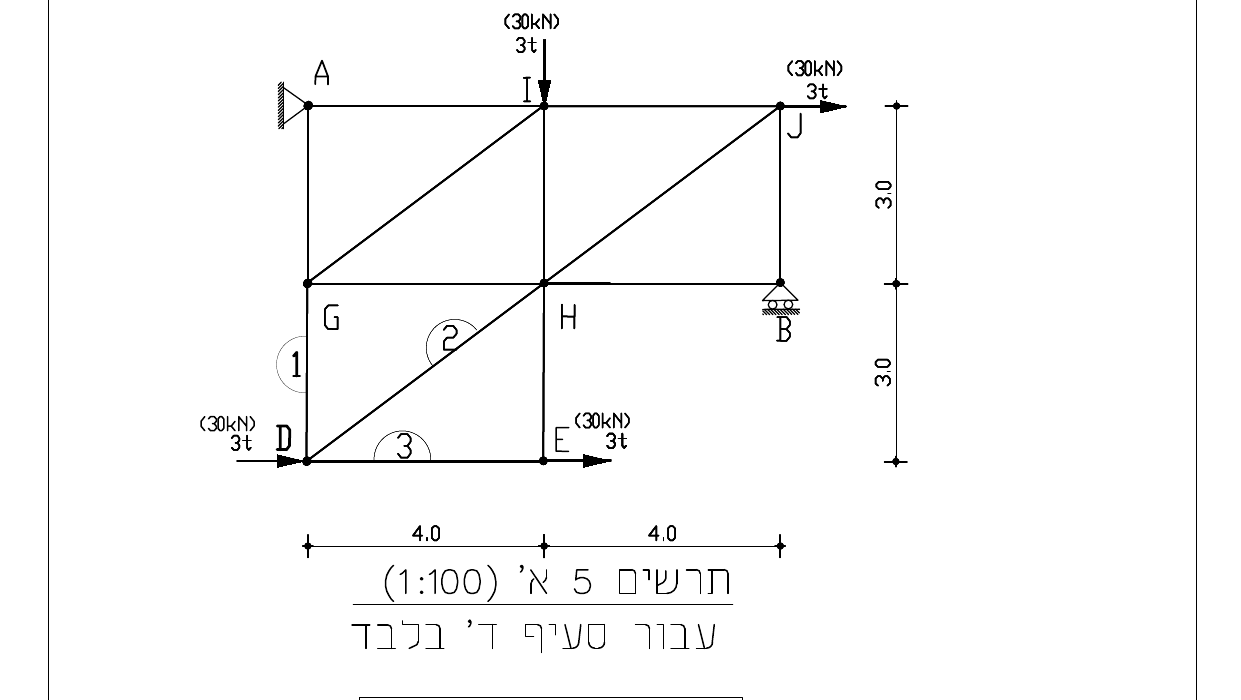

תרשים מספר 5 א' עבור סעיף ד' בלבד.
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יפחית ניקוד.
(א)חשבו את התגובות בסמכים.
(ב)חשבו את הכוחות במוטות 1,2,3. עליכם לרשום את התשובות בטבלה ולציין אם המוט מתוח או לחוץ.
(ג)האם יש במסבך מוטות אפס? אם כן, כמה מוטות אפס ניתן לגלות ללא חישוב? באילו מוטות מדובר? נמק תשובתך.
(ד1)המתכנן מבקש לשנות את תנוחת הסמכים כמשורטט בתרשים מספר 5 א':
עקב השינוי בתנוחת הסמכים, האם יחולו שינויים בכוחות של המוטות בצמתים A ו- B? תאר את השינויים, גם אם לדעתך לא חל שינוי ונמק תשובתך ללא חישוב.
עקב השינוי בתנוחת הסמכים, האם יחולו שינויים בכוחות של המוטות בצמתים A ו- B? תאר את השינויים, גם אם לדעתך לא חל שינוי ונמק תשובתך ללא חישוב.
(ד2)המתכנן מבקש לשנות את תנוחת הסמכים כמשורטט בתרשים מספר 5 א':
עקב השינוי בתנוחת הסמכים, האם חל שינוי במוטות אפס? אם כן, תאר ונמק את השינויים.
עקב השינוי בתנוחת הסמכים, האם חל שינוי במוטות אפס? אם כן, תאר ונמק את השינויים.
