מבנה פלדה›מסבכים

בתרשים מספר 4 מסורטט מסבך עשוי מצינורות פלדה ריבועיים: RHS 50/50/3.2.

שטח חתך הצינורות: 5.94 סמ"ר. רדיוס ההתמד (האינרציה): 1.91 ס"מ.

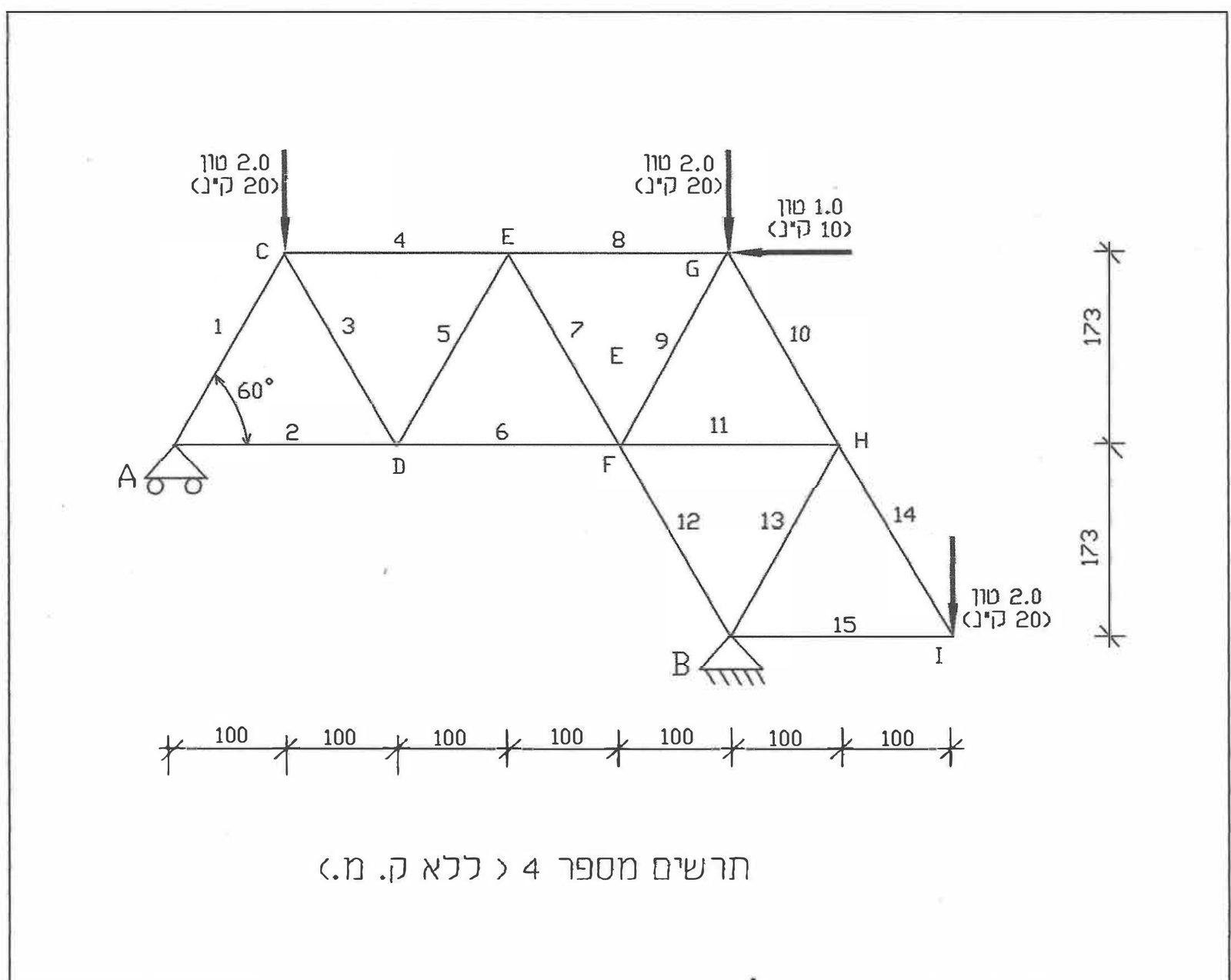

המסבך עמוס בעומסים מרוכזים כמתואר בתרשים 4.

המסבך מוחזק בניצב למישורו.

סעיף א

חשבו את התגובות בסמכים: A, B.

סעיף ב

חשבו את הכוחות במוטות: 1,2,3,14,15. יש לסדר את התוצאות בטבלה ולציין לחיצה או מתיחה.

סעיף ג

הכוח במוט 12: 3.1 טון (31 ק"נ) לחיצה. חשבו את המאמץ במוט.

סעיף ד

הכוח במוט 11: 2.6 טון (26 ק"נ) מתיחה. חשבו את המאמץ במוט.
