חישוב כמויות›חישוב כמויות מתוכניות

בנספח תוכנית של גג רעפים בארבעה מישורים סביב גג שטוח באמצע. מידות החוץ של הגג 8.00 × 12.00 מ', והגג השטוח 2.00 × 5.60 מ', במרכז. הרעפים מתחילים בשולי הגג במפלס ‎+6.00 ועולים עד שפת הגג השטוח במפלס ‎+7.50.

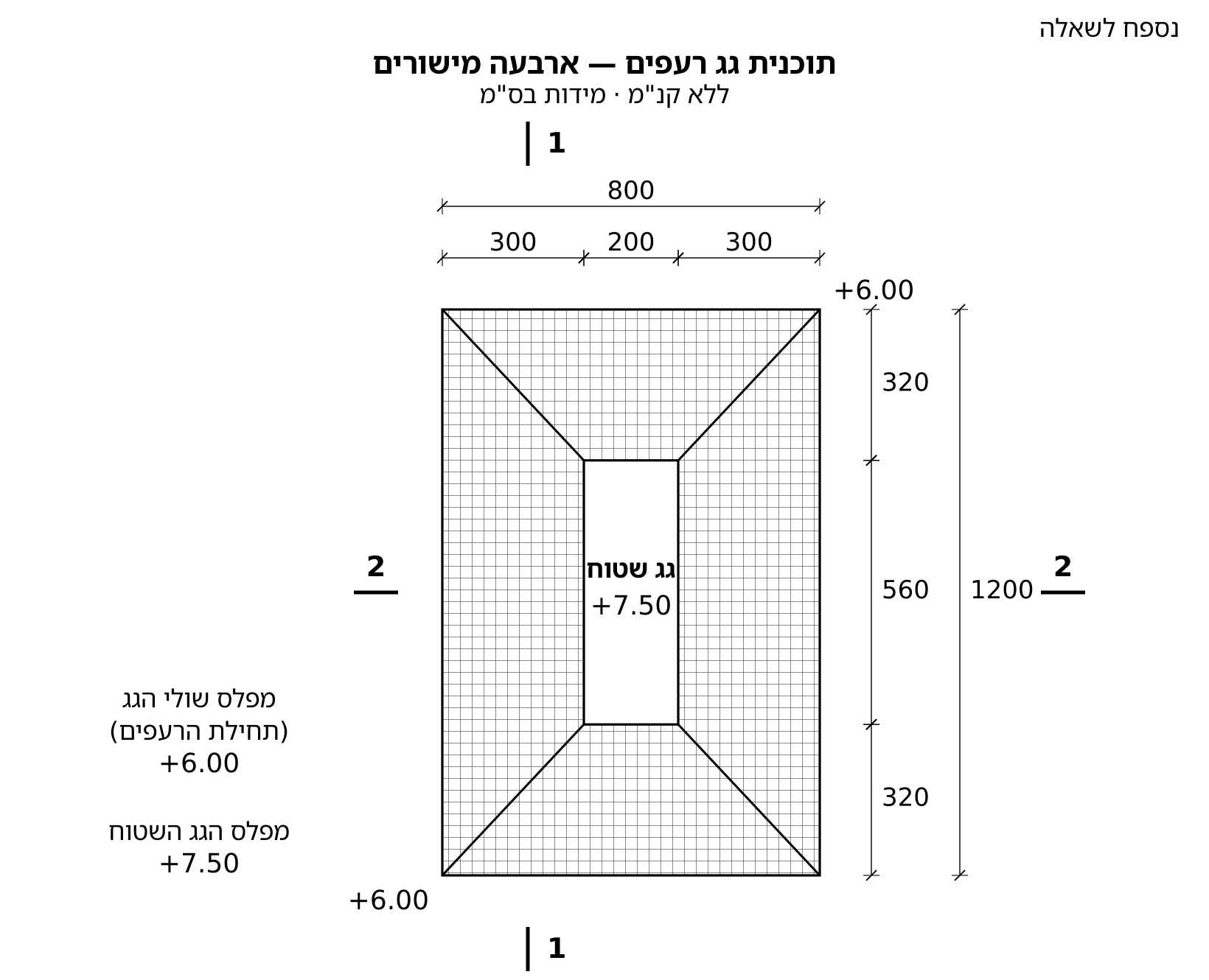

תוכנית גג רעפים 800 על 1200 עם גג שטוח 200 על 560 במרכז, שרשראות 300-200-300 ו-320-560-320, מפלסים 6.00 ו-7.50, חתכים 1-1 ו-2-2
סעיף א

מהו אחוז שיפוע הגג בכיוון חתך 1-1 (לאורך הצלע של 12.00 מ')?

סעיף ב

מהו אחוז שיפוע הגג בכיוון חתך 2-2 (לרוחב, הצלע של 8.00 מ')?

סעיף ג

חשבו את שטח סיכוך הרעפים (ארבעת המישורים המשופעים), במ"ר.
