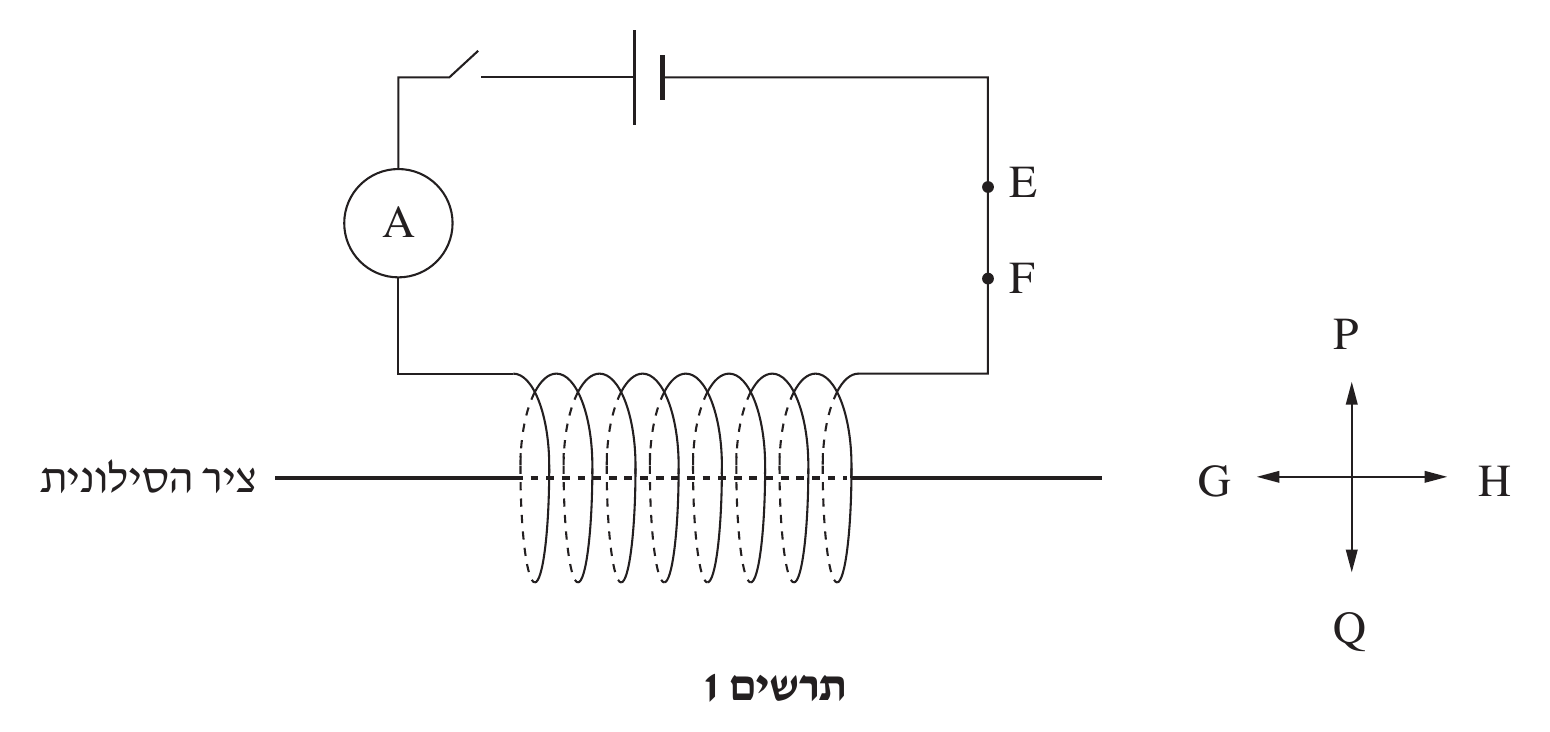

בתרשים 1 שלפניך מתואר מעגל חשמלי שמורכב ממקור מתח, סילונית (ארוכה), מד-זרם, מפסק ותילים.

סגרו את המפסק ובסילונית זורם זרם I_1 .

סעיף א. (1) קבע מהו כיוון הזרם במעגל: מ-E ל-F או מ-F ל-E . (2) קבע מהו הכיוון של השדה המגנטי, B_1, בתוך הסילונית: G,H,P,Q (ראה סימון החיצים בתרשים 1). נמק את קביעתך.

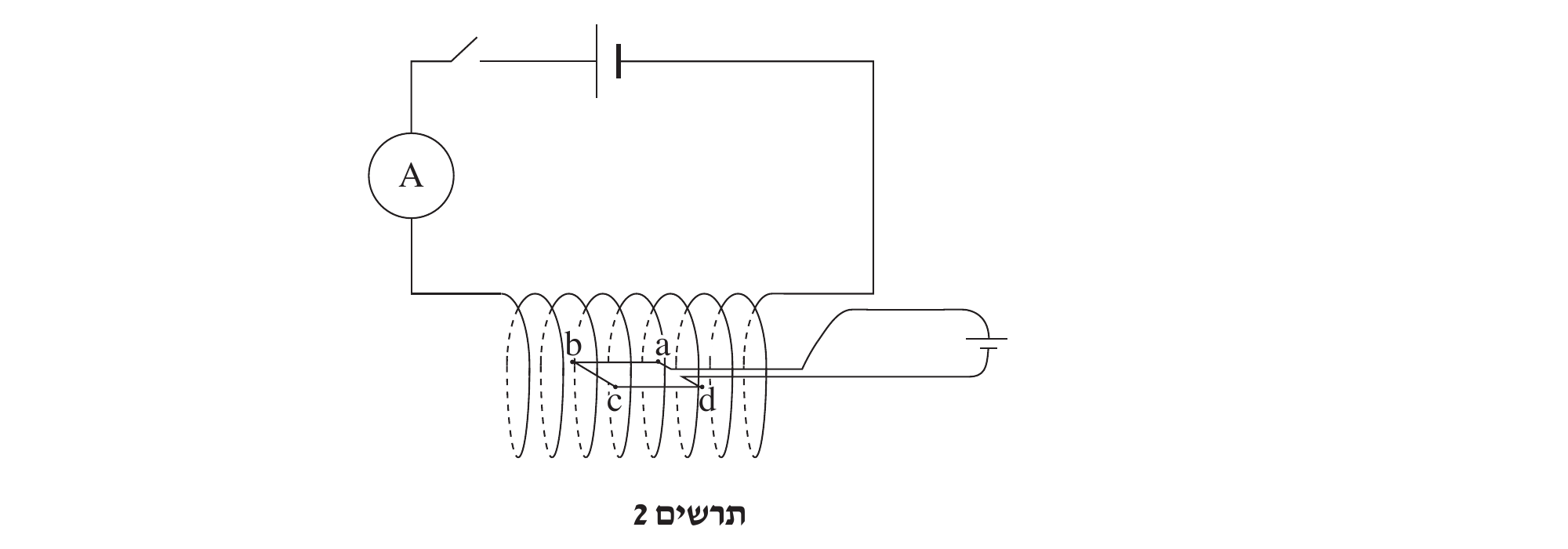

הכניסו לתוך הסילונית מסגרת ריבועית מוליכה abcd כמתואר בתרשים 2, שדרכה זורם זרם I_2 . הצלע cd של המסגרת מקבילה לציר הסילונית. נתון: צפיפות הליפופים של הסילונית היא 6,000 ליפופים למטר, I_1=0.1A , I_2=20A , אורך צלע המסגרת abcd הוא 4 cm .

סעיף ב. חשב את הכוח המגנטי (גודל וכיוון) הפועל על כל אחת מן הצלעות ab , bc . פרט את שיקוליך.

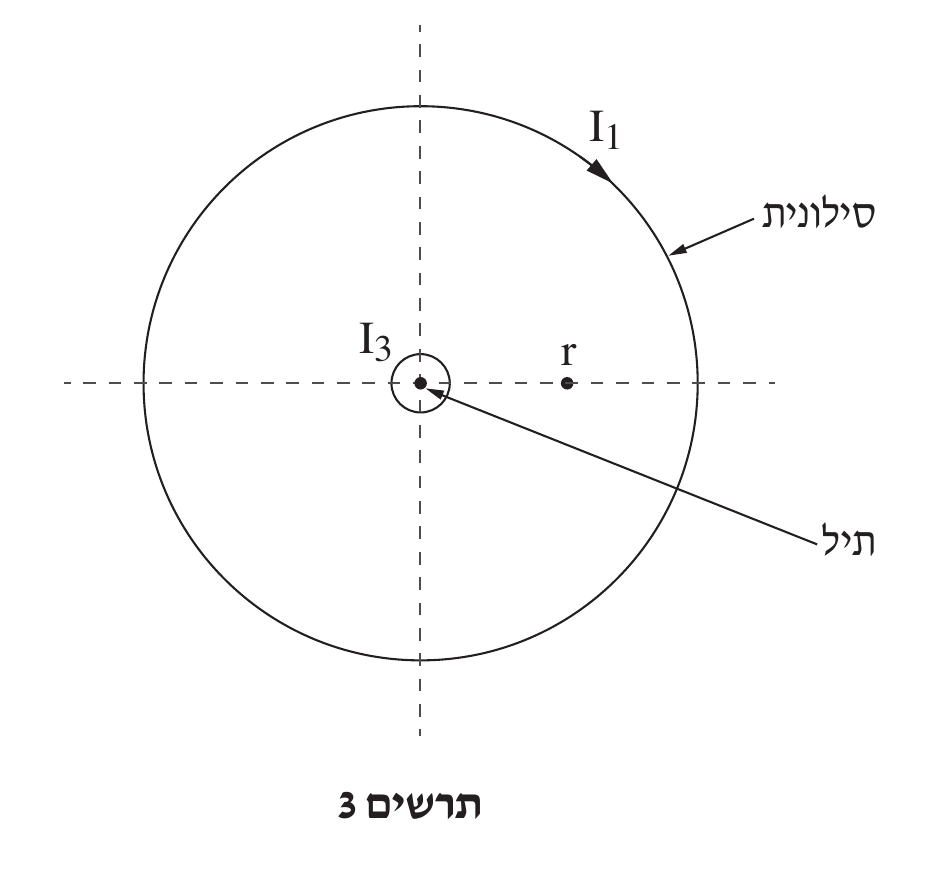

הוציאו את המסגרת מן הסילונית והניחו לאורך ציר הסילונית תיל מוליך ארוך מאוד שזורם בו זרם I_3=20A . לפניך תרשים של הסילונית והתיל במבט מן הצד (חתך רוחב), כיוון הזרם בסילונית, I_1, בכיוון השעון, וכיוון הזרם בתיל, I_3, "החוצה מן הדף".

סעיף ג. העתק את תרשים 3 למחברתך. סמן בנקודה r בתרשים שבמחברתך את כיוון השדה המגנטי שנוצר על ידי הסילונית, B_1, ואת כיוון השדה המגנטי שנוצר על ידי התיל, B_3 .

חשב באיזה מרחק מציר הסילונית גודל השדה B_1 שווה לגודל השדה B_3 .
