שנאים›ניסויי קצר וריקם ומעגל התמורה

נתון שנאי חד פאזי $220/110 V$ בעל הספק נקוב של $5 kVA$ .

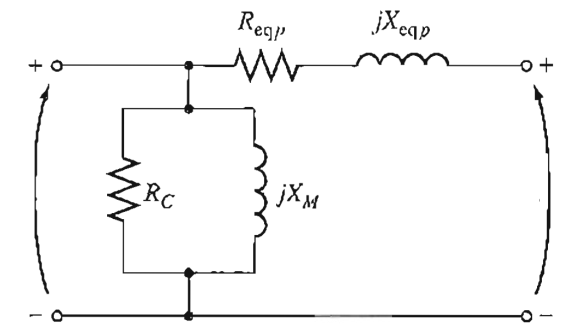

$איור לשאלה 6 — מעגל התמורה של השנאי מצד הראשוני: הענף הטורי $R_{eq,p}$ ו־$jX_{eq,p}$, וענף המגנוט $R_C$ במקביל ל־$jX_M$$

על השנאי בוצעו ניסוי ריקם וניסוי קצר ואלה התוצאות של הניסויים:

$U_{k} % = 3%, I_{k} = 0.9 I_{n}, cos φ_{k} = 0.25, U_{0} = U_{n}, I_{0} = 0.03 I_{n}, cos φ_{0} = 0.25$

סעיף א

חישבו את רכיבי מעגל התמורה של השנאי — התנגדות והיגב קצר וריקם של השנאי.

סעיף ב

חישבו את הפסדי נחושת וליבה.

סעיף ג

במערכות חשמל, שנאי משמש להעלאת מתח (שנאי מעלה) לצורך שינוע אנרגיה למרחקים ארוכים. הסבירו מדוע חשוב להעלות את המתח לצורך שינוע אנרגיה למרחקים ארוכים?
