(4 נק׳ לכל סעיף)

לוח חשמל משני במבנה תעשייתי מוזן במתח נמוך מהלוח הראשי באמצעות כבל תלת מופעי רב גידי עם מוליכי אלומיניום בעלי בידוד 90 מעלות צלסיוס.

הכבל מוגן ביציאה מהלוח הראשי באמצעות מבטח להגנה בפני זרם קצר בלבד.

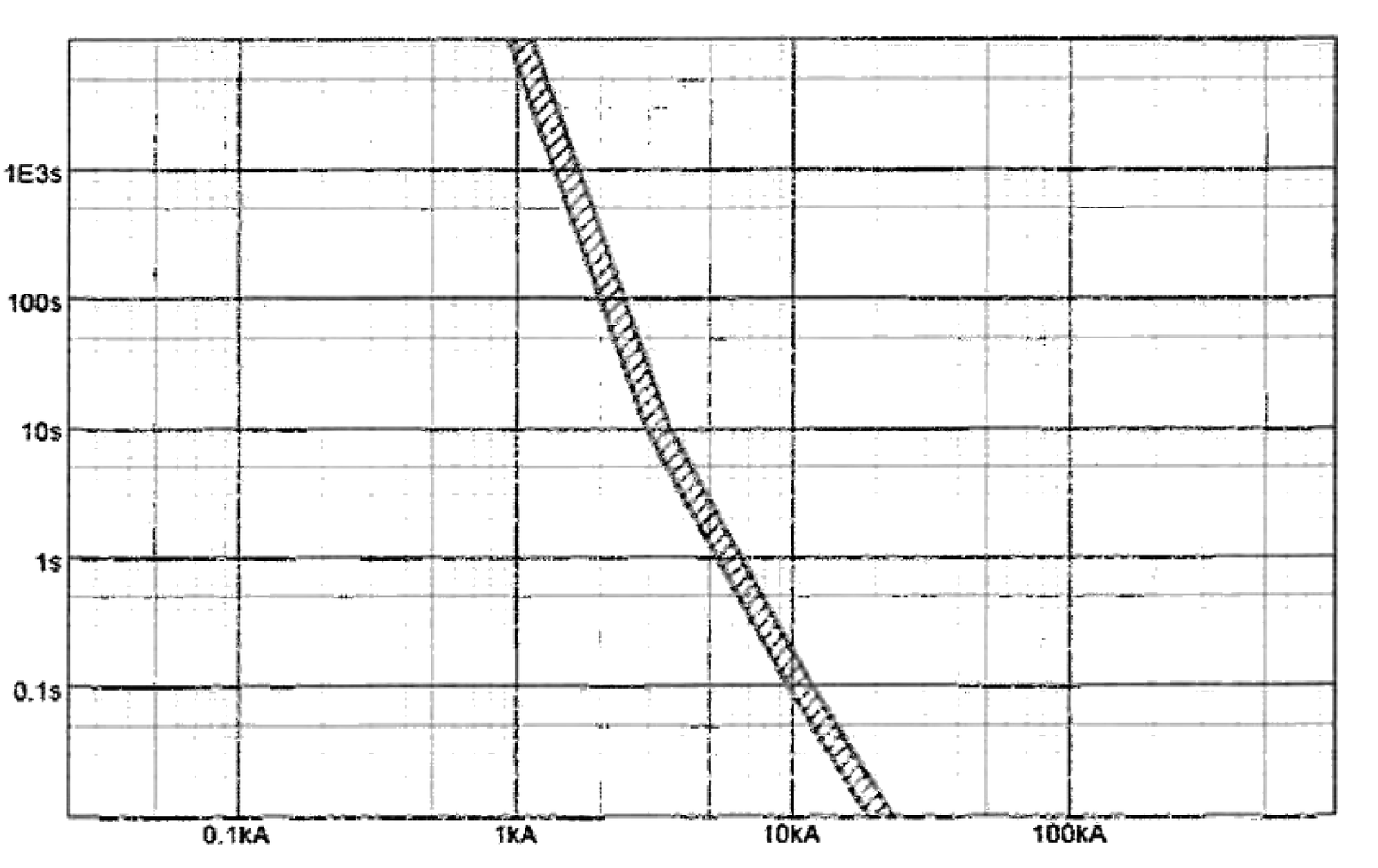

באיור שלהלן מוצג אופיין ״זרם -זמן״ של המבטח המגן על כבל הזינה ללוח הנ״ל.

בהסתמך על אופיין זה ובהתאם לדרישת התקנות להגנה מפני זרם קצר בלבד, מהו השטח החתך המינימלי הסטנדרטי של כבל שיש לבחור, בכדי שיתפתח במעגל זה זרם קצר שיסולק בוודאות תוך 0.5 שניות?

היכן נדרש לבצע איפוס במתחם המורכב מ-3 בנייני מגורים הבנויים על חניון קרקעי משותף?

המתחם מוזן מחדר שנאים הנמצא במגרש אחר במרחק רב.

סוללת קבלים מחוברת בתצורת ״כוכב״ ללוח ראשי של מפעל המוזן במתח נמוך.

ערכו של כל קבל הוא $800\mu F$.

כאשר הנוסחה לחישוב ערך נגד הפריקה הוא : $R=-\frac{t}{\ln \left(\frac{U_c}{U_0}\right)C}$

איזה מהנגדים הבאים יתאים להתקנה כנגד פריקה במקרה זה?

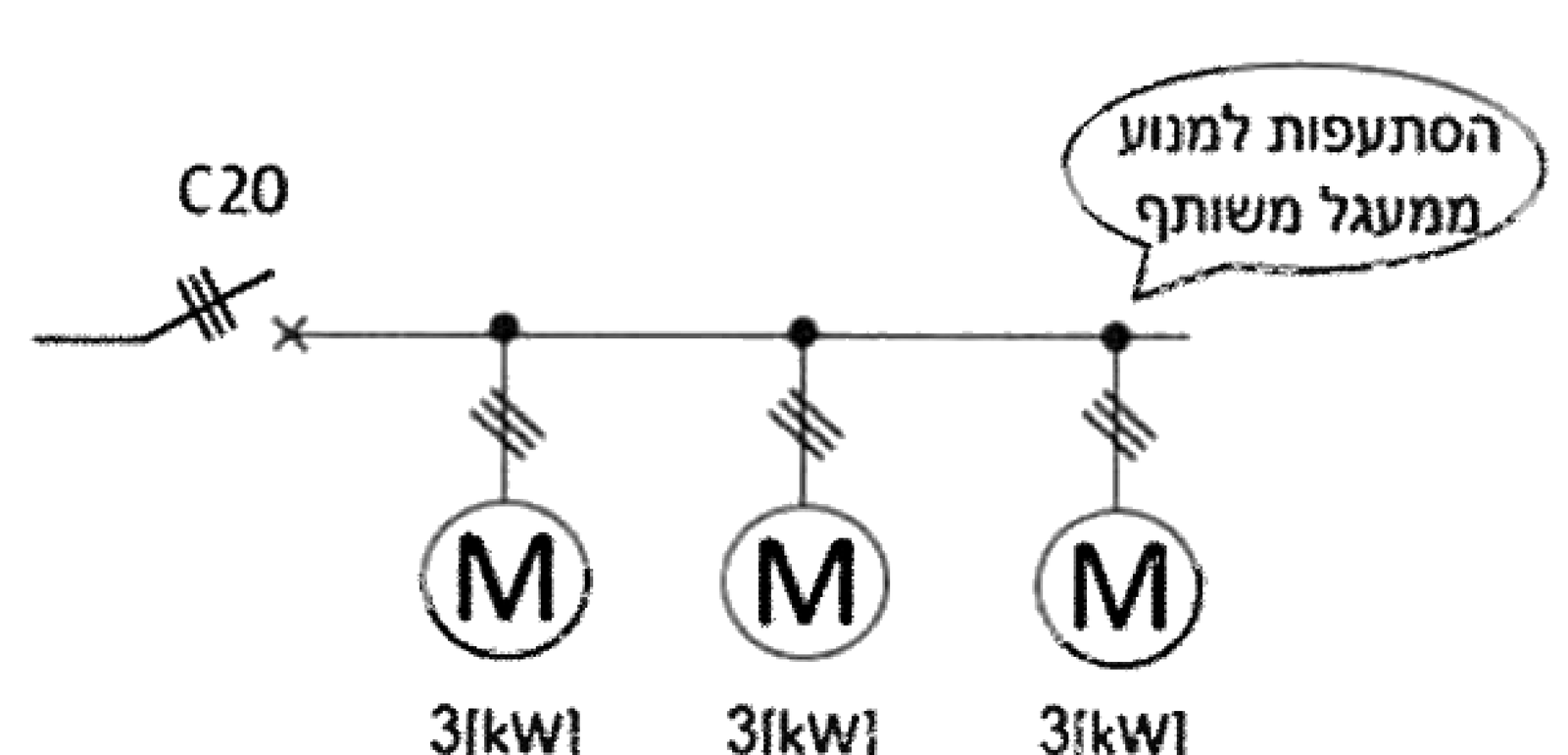

במקרה המתואר בתרשים, נדרש להתקין שלוש משאבות בהספק של $3\mathrm{kW}$ כל אחת.

המנועים מחוברים בחיבור קבוע למעגל סופי תלת מופעי אחד משותף.

המעגל מוגן באמצעות מא״ז C20 עם אפשרות לנעילה במצב מופסק.

האם תצורת חיבור זו מותרת בהתאם לדרישות בתקנות החשמל ומדוע?

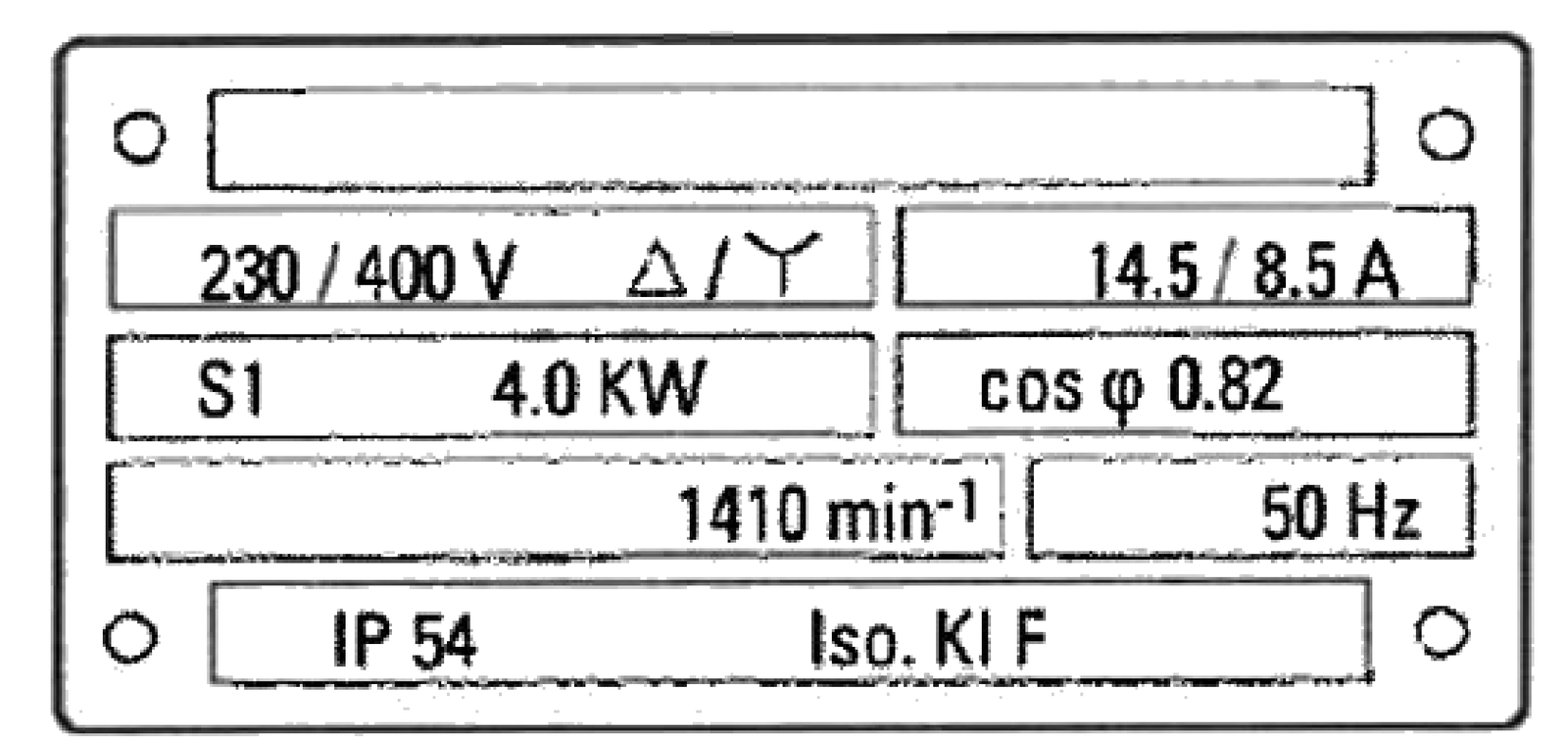

בתמונה מופיעה לוחית נתונים של מנוע חשמלי.

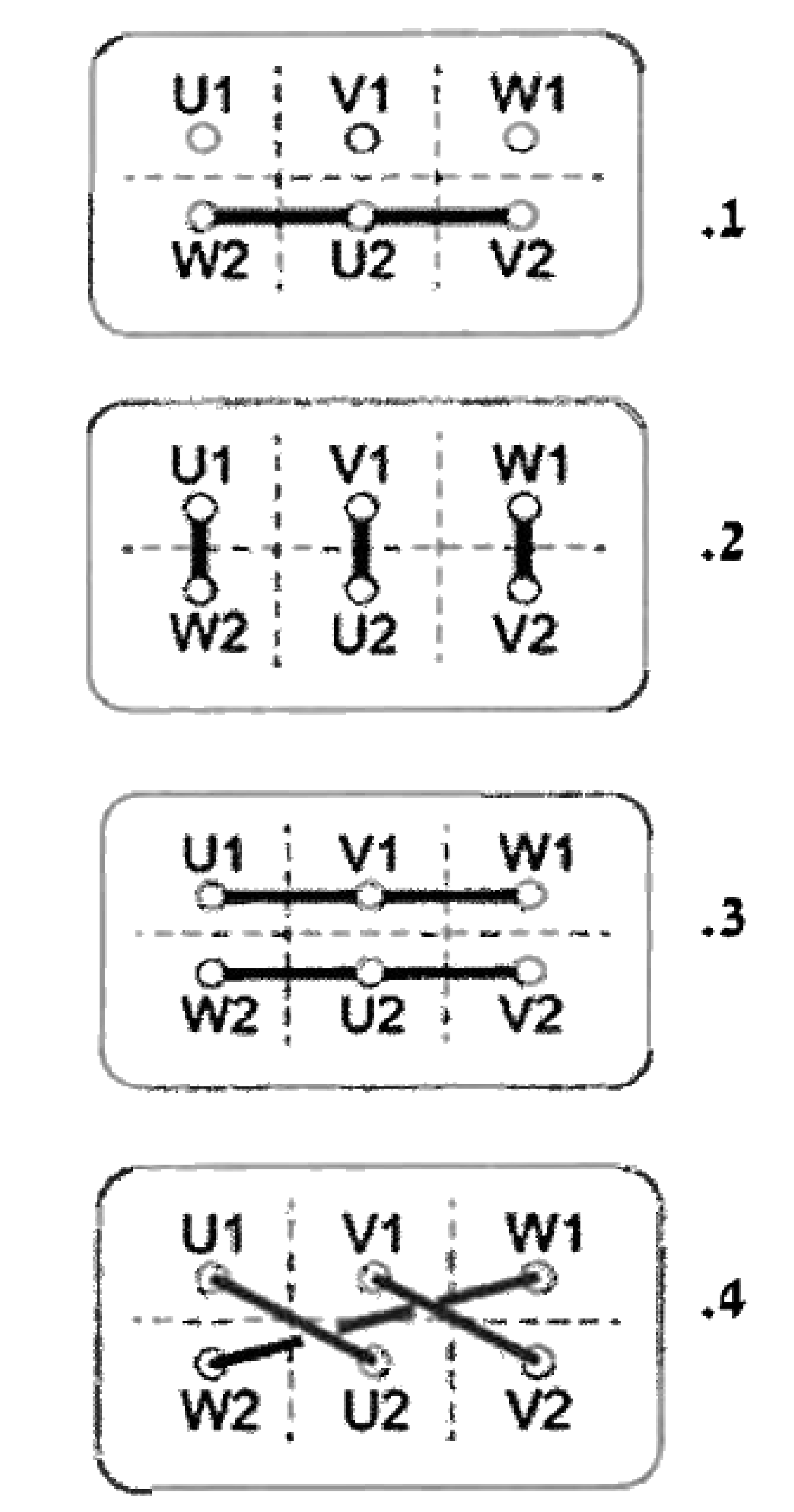

בהנחה שההזנה למנוע היא תלת מופעית($400\mathrm{V}$), כיצד יש לחווט את סלילי המנוע?

(הספרה 1 מציינת את צד הזינה למנוע).
