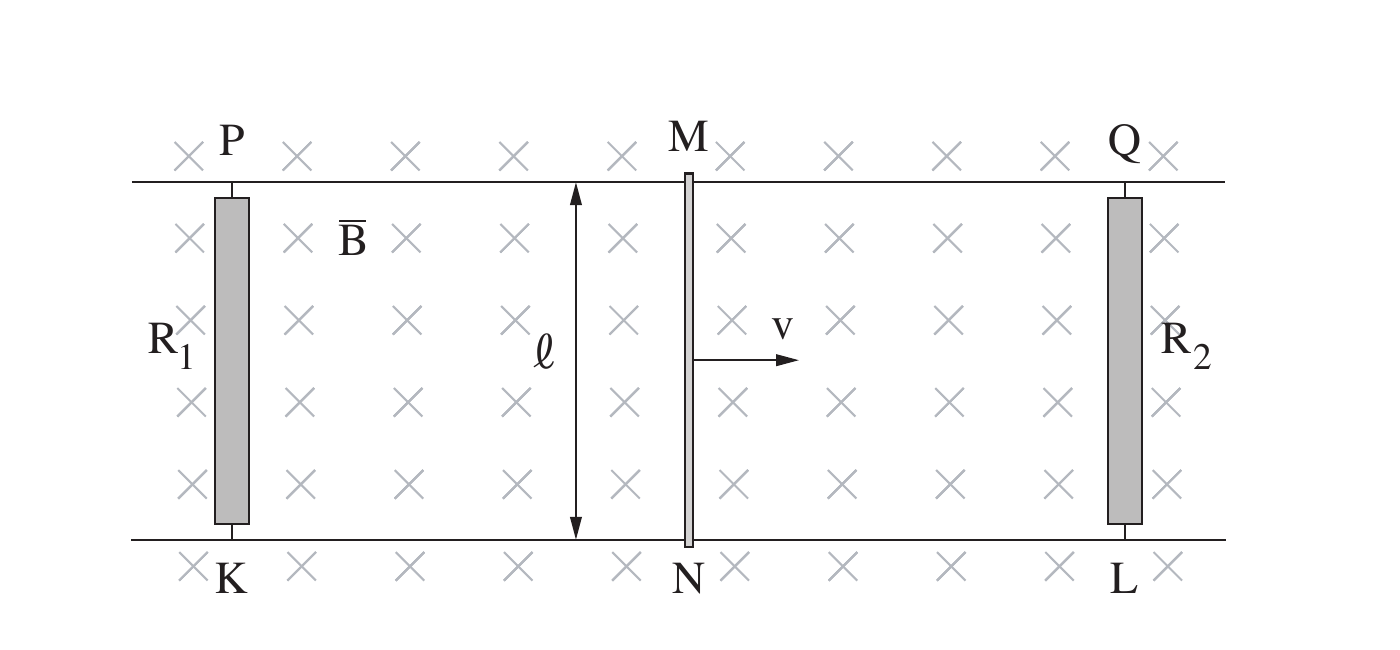

בתרשים שלפניך מוצגת מערכת המורכבת ממשתי מסילות מקבילות חלקות, PQ ו-KL, שהתנגדותן זניחה.

המסילות מונחות על שולחן אופקי במקביל זו לזו. המרחק בין המסילות הוא ℓ . נגד R_1 מחבר בין הנקודות P ו-K שעל המסילות, ונגד R_2 מחבר בין הנקודות Q ו-L שעל המסילות. מוט מוליך MN , שהתנגדותו ניתנת להזנחה, נע על המסילות PQ ו-KL ללא חיכוך, במהירות קבועה שגודלה v וכיוונה ימינה. המוט נע בניצב לשתי המסילות. המערכת נמצאת בתוך שדה מגנטי אחיד שגודלו B וכיוונו "לתוך הדף", בניצב אליו. התנגדות האוויר זניחה.

R_2 = 10Ω

R_1 = 5Ω

B = 10^-2 T

v = 5 m/s

ℓ = 0.1m

במוט MN נוצר כא"מ מושרה
