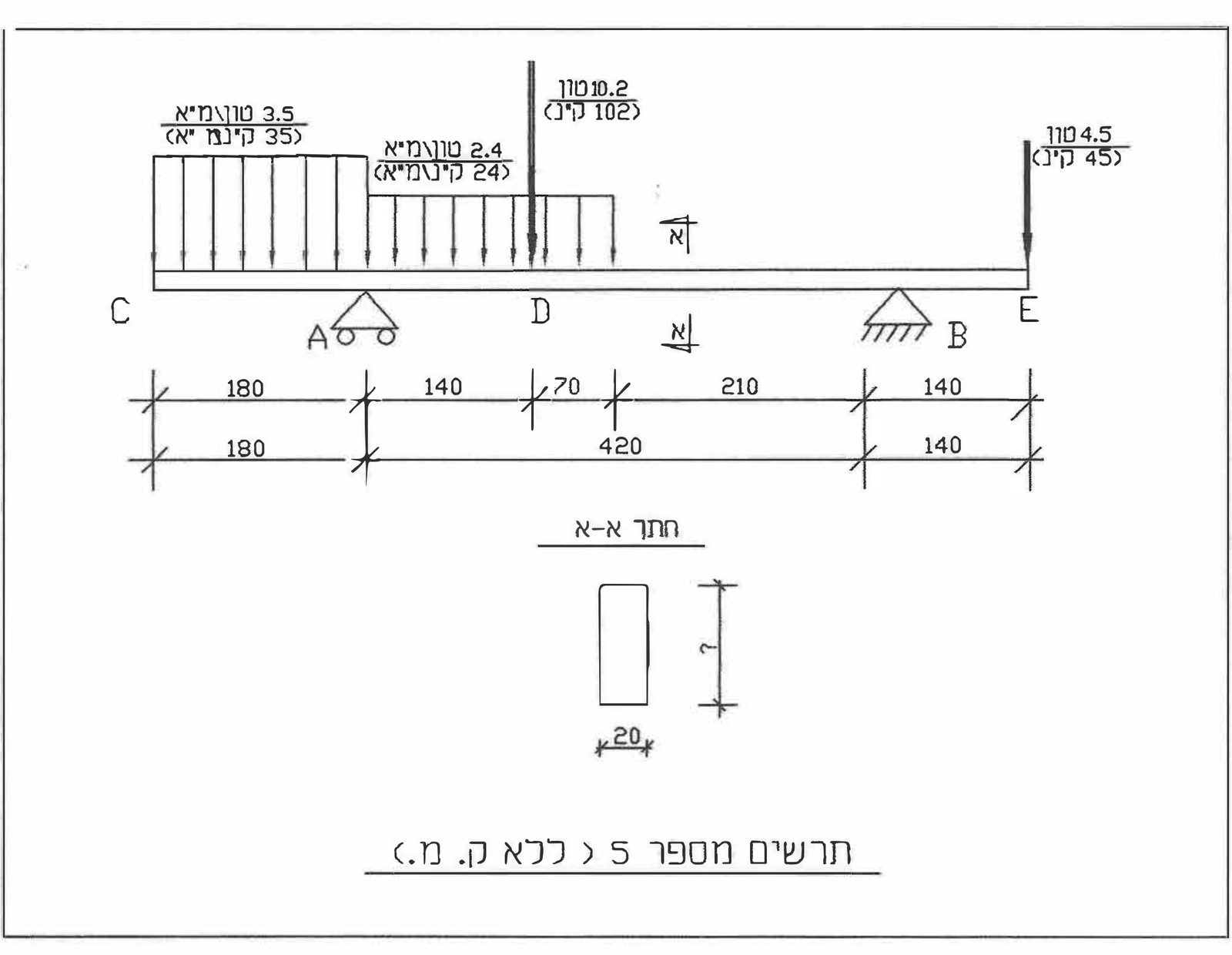

בתרשים מספר 5 מסורטטת קורת עץ על שני סמכים עם שני זיזים, עמוסה בעומסים מחולקים שווה ובעומסים מרוכזים כמסורטט בתרשים.
בפתרון השאלה יש להזניח את משקלה העצמי של הקורה.
המאמץ המותר בעץ: 80 ק"ג לסמ"ר (8 מגפ"ס).
סעיף א
חשבו את התגובות בסמכים.
סעיף ב
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
סעיף ג
חשבו וסרטטו את מהלך מומנטי הכפיפה לאורך הקורה.
סעיף ד
נתון שרוחב הקורה: 20 ס"מ, כמתואר בחתך: א'-א' והמאמץ המותר בעץ, חשבו מהו גובה הקורה הדרוש עבור המומנט המרבי שקיבלתם בסעיף ג'. הראו שהמאמץ בקורה קטן מהמאמץ המותר.
