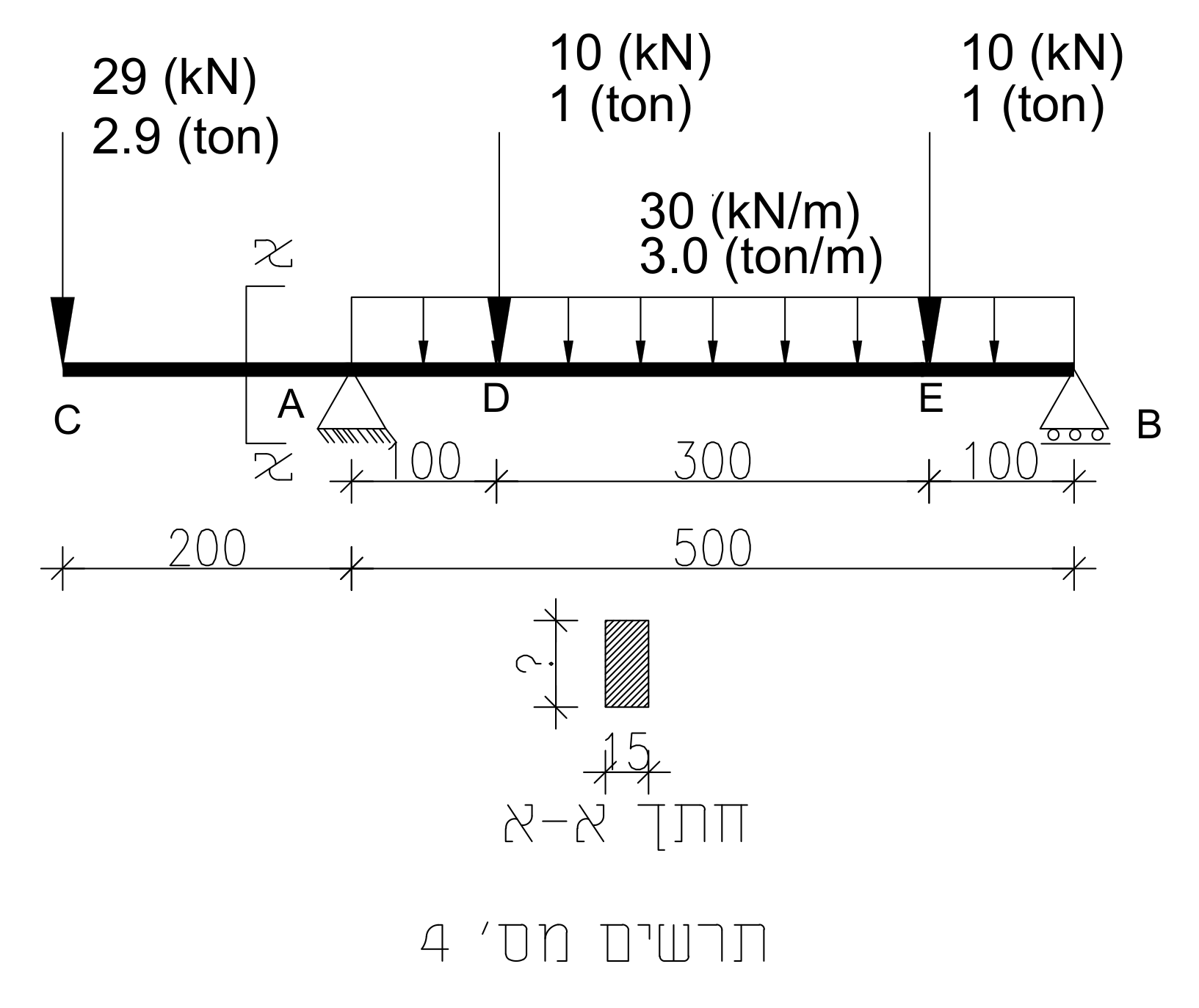

בתרשים מספר 4 מסורטטת קורת עץ על שני סמכים עם זיז אחד (סטטית מסוימת), עמוסה בעומסים מחולקים בצורה שווה ובעומסים מרוכזים כמסורטט בתרשים.

חשבו את התגובות בסמכים.

חשבו וסרטטו את מהלך כוחות הגזירה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

נתון שרוחב הקורה הוא: 150 מ"מ, כמוצג בחתך: א'-א'. נתון גם המאמץ המרבי המותר בעץ. חשבו מהו גובה הקורה הדרושה עבור המומנט המרבי שקיבלתם בסעיף 2. הראו שהמאמץ בקורה קטן מהמאמץ המותר.
