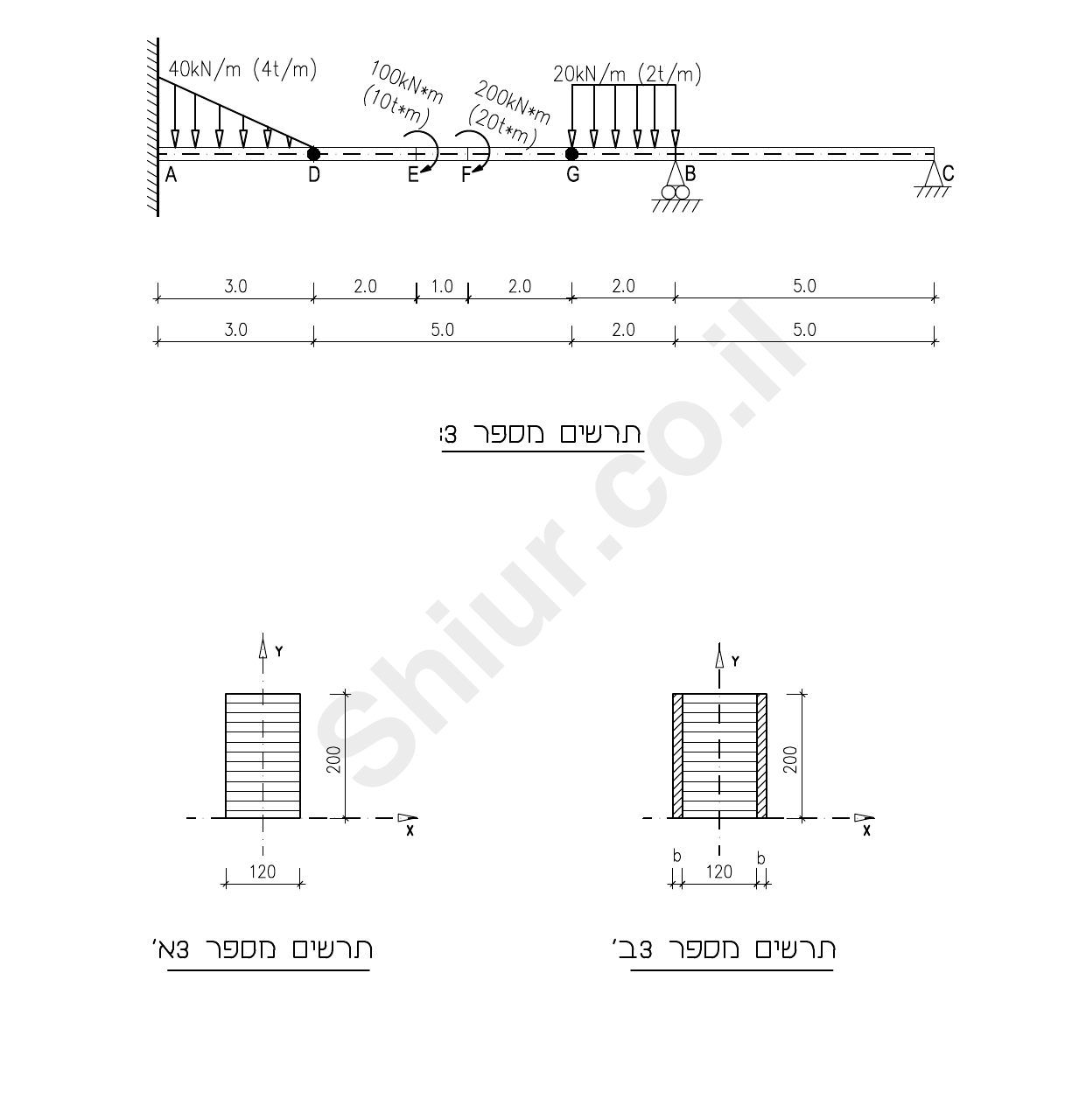

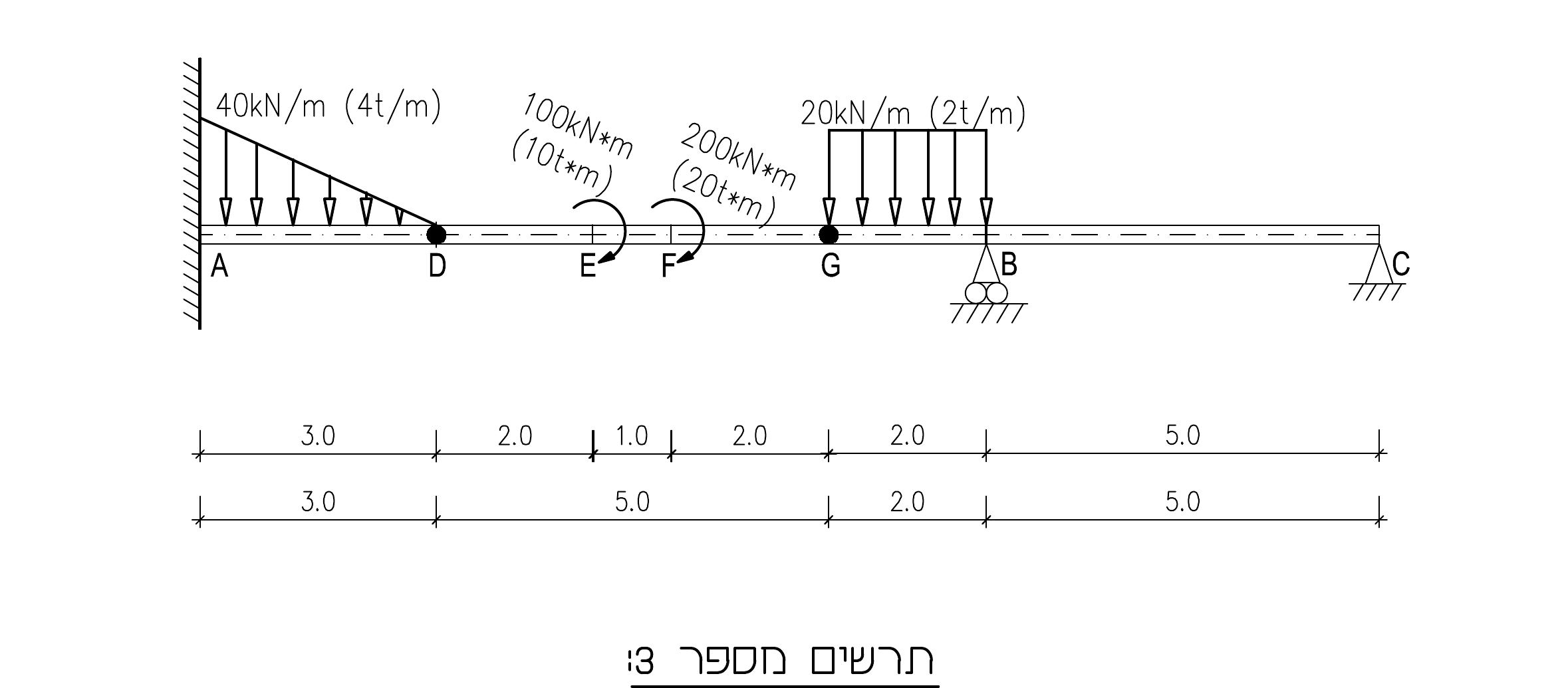

בתרשים מספר 3 מסורטטת קורת פלדה המועמסת כמוצג בתרשים (המידות הן במטרים).
בתרשים מספר 3א' ובתרשים מספר 3ב' מופיעים חתכים בקורה (המידות בתרשים הם במ"מ).
בנקודות D, G יש פרק.
בנקודות E, F יש מומנט מרוכז.
המאמץ המותר בפלדה ללחיצה ולמתיחה הוא 1600 קי"ג לסמ"ר (160 מגפ"ס).
חובה לציין את היחידות של כל חישוב! אי-ציון היחידות יוריד נקודות!!!
(א)חשבו את התגובות בפרקים D, G. חשבו את התגובות בסמכים A, B, C.
(ב)חשבו וסרטטו את מהלך הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
(ד)נתון שהמומנט המקסימלי בקורה הוא מומנט חיובי וגודלו הוא M=120 kN·m (12 t·m). עבור החתך המופיע בתרשים מספר 3א':
חשבו את מומנט ההתנגדות Wx בסיב העליון ובסיב התחתון. חשבו את מאמצי הכפיפה בחתך ובדקו אם הם עונים על דרישת המאמץ המותר. סרטטו את פירוס המאמצים.
חשבו את מומנט ההתנגדות Wx בסיב העליון ובסיב התחתון. חשבו את מאמצי הכפיפה בחתך ובדקו אם הם עונים על דרישת המאמץ המותר. סרטטו את פירוס המאמצים.
(ה)נתון שהמומנט המקסימלי בנקודה B הוא מומנט שלילי וגודלו הוא M=170 kN·m (17 t·m). עבור החתך המופיע בתרשים מספר 3ב':
החתך מחוזק ע"י אלמנטים מלבניים הצמודים אליו. חשבו את מומנט ההתנגדות Wx הדרוש לכיסוי המומנט השלילי הנתון. בעזרת Wx שחישבתם, מצאו את b – רוחב פלטת החיזוק. סרטטו את פירוס המאמצים.
החתך מחוזק ע"י אלמנטים מלבניים הצמודים אליו. חשבו את מומנט ההתנגדות Wx הדרוש לכיסוי המומנט השלילי הנתון. בעזרת Wx שחישבתם, מצאו את b – רוחב פלטת החיזוק. סרטטו את פירוס המאמצים.
