מבנה פלדה›מסבכים

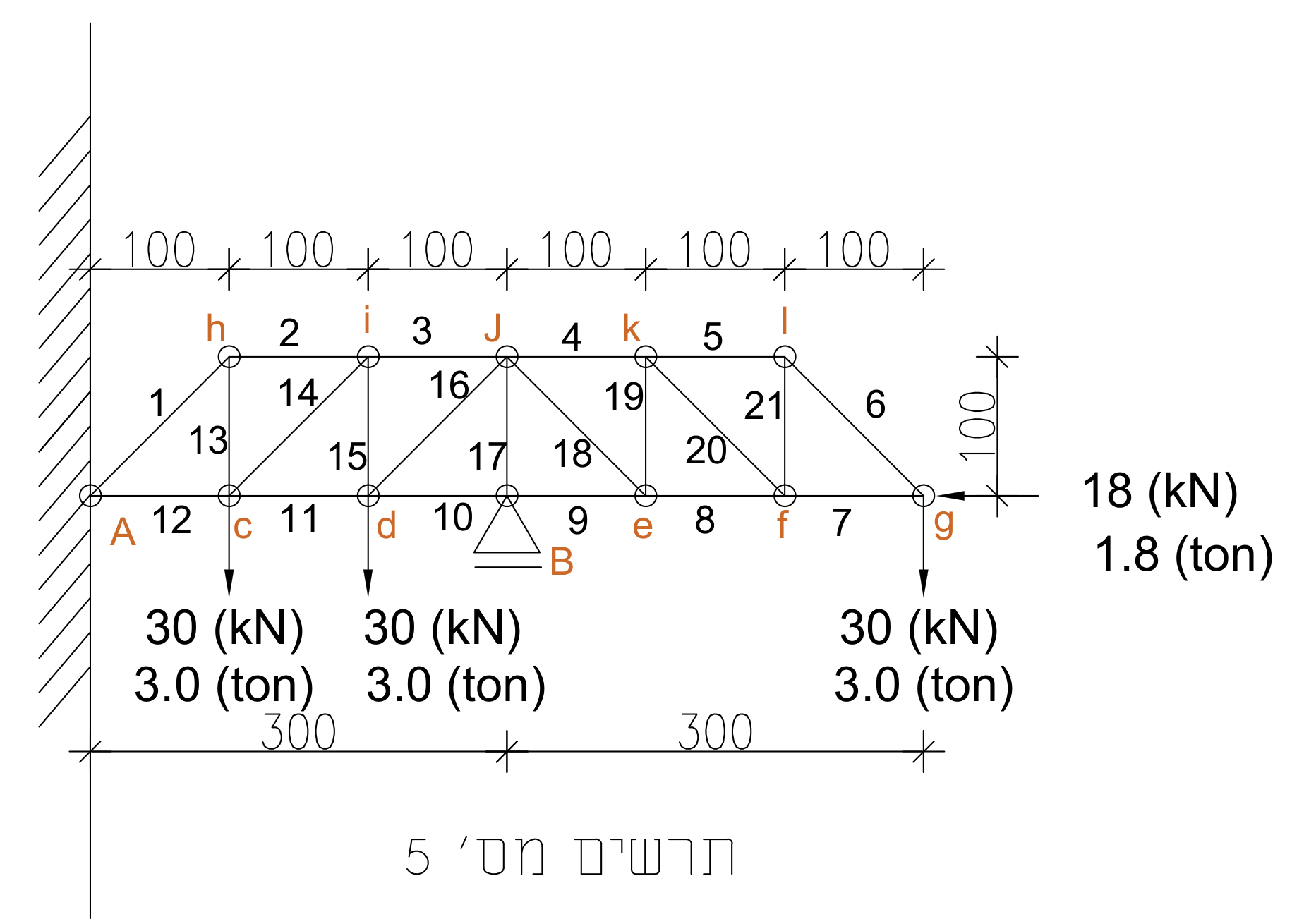

בתרשים מספר 5 מסורטט מסבך מחובר פרקית לקיר. המסבך עשוי מצינורות פלדה עגולים: ∅ = 3" t=3.25.

שטח חתך הצינורות: 8.74 סמ"ר. רדיוס ההתמד (האינרציה): 3.07 ס"מ.

המסבך עמוס בעומסים מרוכזים כמתואר בתרשים 4. המסבך מוחזק בניצב למישורו.

סעיף א

חשבו את התגובות בסמכים: A, B.

סעיף ב

חשבו את הכוחות במוטות: 1,6,9,16,18 ויש לסדר את התוצאות בטבלה ולציין אם המוט לחוץ או מתוח.

סעיף ג

הניחו שהכוח במוט: 17 (90 ק"נ) לחיצה. חשבו את המאמץ במוט. כמו כן, הניחו שהכוח במוט: 2 (30 ק"נ) מתיחה. חשבו את המאמץ במוט.
