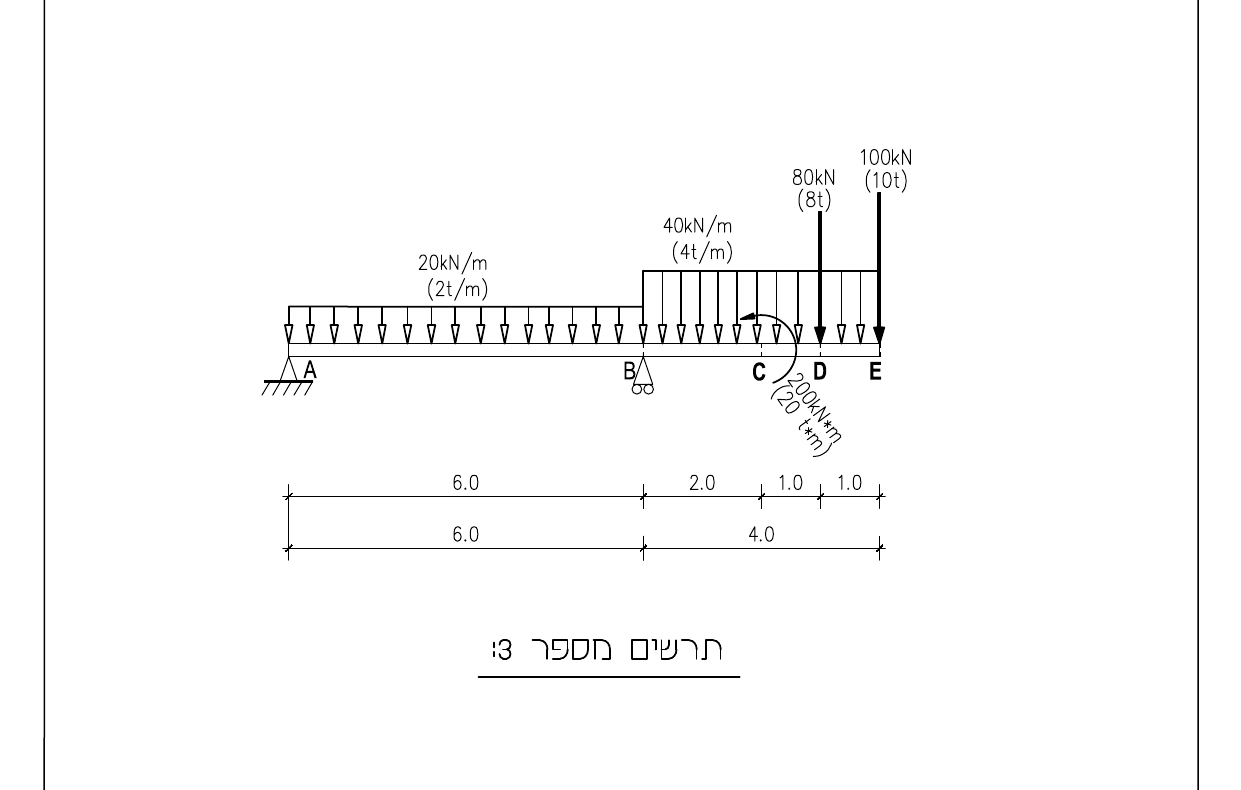

בתרשים מספר 3 מסורטטת קורת פלדה עם העומסים כמתואר בתרשים. (המידות במטרים).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 קי"ג לסמ"ר).
חובה לציין את היחידות של כל היחידות של כל חישוב!!! אי-ציון היחידות יוריד נקודות.
(א)חשבו את התגובות בסמכים A, B.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

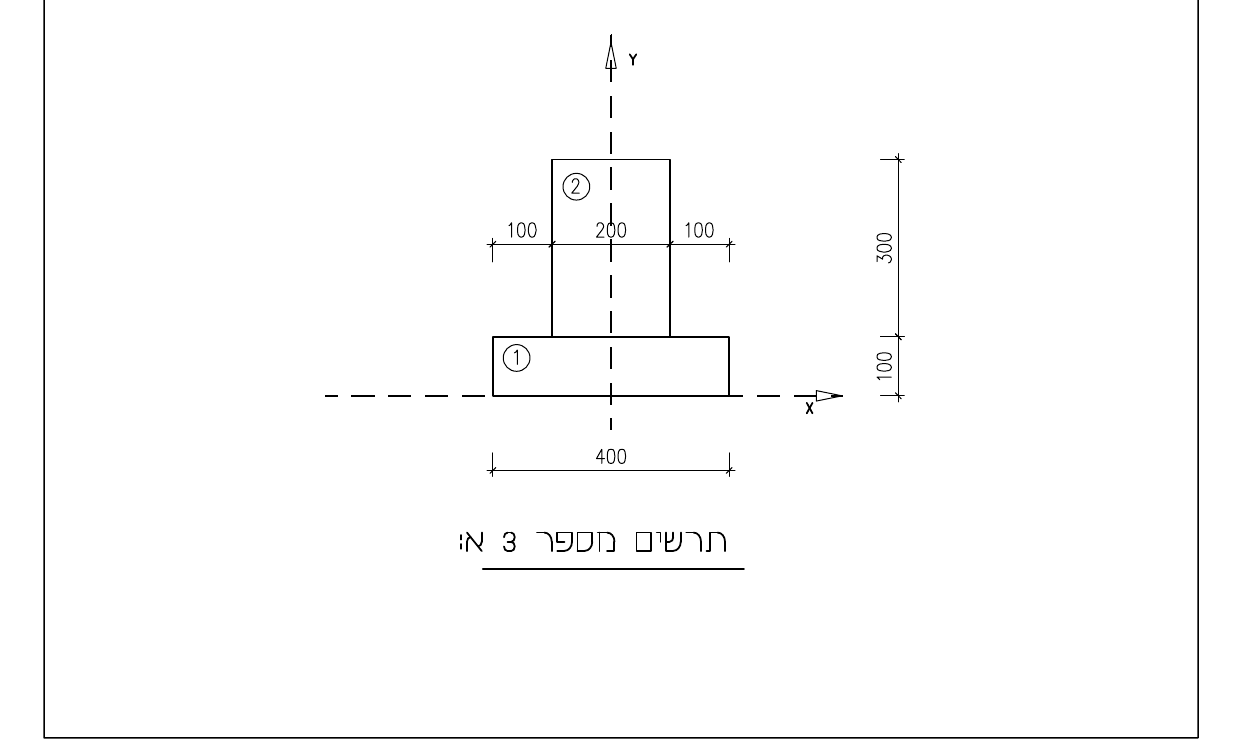

(ד)עבור החתך הנתון בתרשים מספר 3א:
חשבו את מרכז הכובד Yb של החתך.
חשבו את מרכז הכובד Yb של החתך.
(ה)חשבו את מומנט האינרציה Ix של החתך.
(ו)נתון שהמומנט המקסימלי בקורה הוא מומנט שלילי וגודלו הוא: M=-700kN*m (-70 t*m).
עבור מומנט זה חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון.
כתבו איפה יש מתיחה ואיפה יש לחיצה.
עבור מומנט זה חשבו את מאמץ הכפיפה בסיב העליון ואת מאמץ הכפיפה בסיב התחתון.
כתבו איפה יש מתיחה ואיפה יש לחיצה.
