זרם חילופין›תהודה במעגלי זרם חילופין

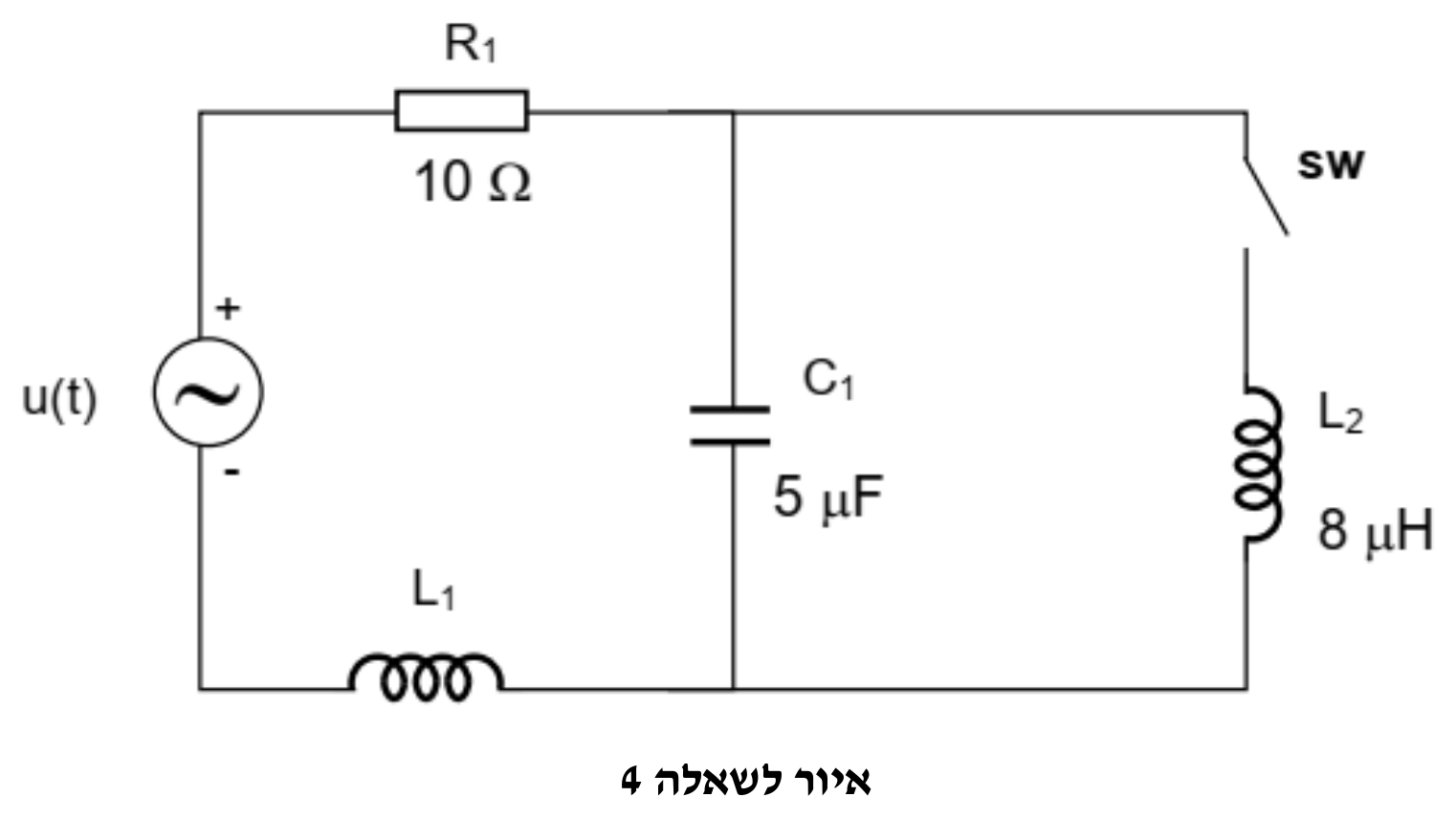

באיור לשאלה 4 מוצג מעגל חשמלי הפועל בזרם חילופין.

מתח המקור נתון בביטוי: $u (t) = 100 \cdot 2 \cdot sin (1000 t + \frac{π}{6}) [V]$

המתג נמצא במצב מנותק (Off) המקור מספק במצב זה זרם בעוצמה מרבית.

סעיף א

חשבו את ערך ההשראות $L_{1}$ ואת הזרם המרבי במעגל.

סעיף ב

חשבו את רוחב הסרט BW של המעגל ואת תדירויות מחצית ההספק ביחידות (Hz).

סעיף ג

סוגרים את המתג, מעבירים אותו למצב מחובר (On). באיזו תדירות של המקור יעבור דרכו זרם בעוצמה מזערית?

סעיף ד

מהו הזרם המזערי הזורם דרך המקור? כמה מתח שורר על הקבל במצב זה?
