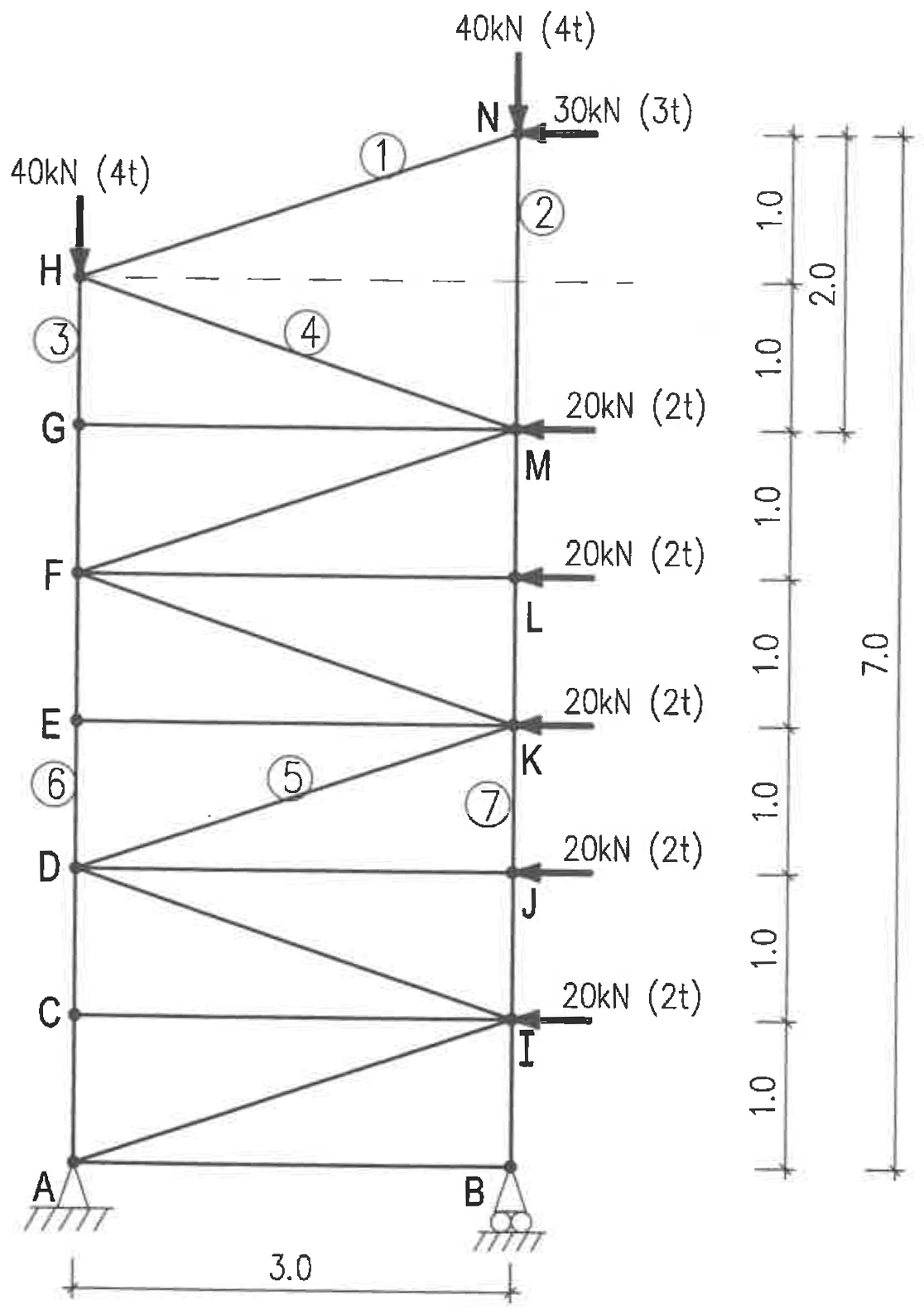

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.
בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.
מוטות המסבך עשויים מצינורות Ø 1.25" (t=2.0).
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 160 מגפ"ס (1600 ק"ג לסמ"ר).
יש להתחשב בקריסה באלמנטים לחוצים.
סעיף א
חשבו את התגובות בסמכים.
סעיף ב
חשבו את הכוחות במוטות: 1, 2, 3, 4, 5, 6, 7. רכזו את התשובות בטבלה.
סעיף ג
הסבירו מהו מוט אפס ומה תפקידו.
נתון שהכוח במוט מספר 2 הוא כוח לחיצה וגודלו הוא: P2 = -30 kN (-3 t). חשבו את המאמץ הקיים במוט זה. אם המאמץ גדול מהמאמץ המותר, הסבירו כיצד ניתן לפתור את הבעיה מבלי לשנות את הפרופיל.
