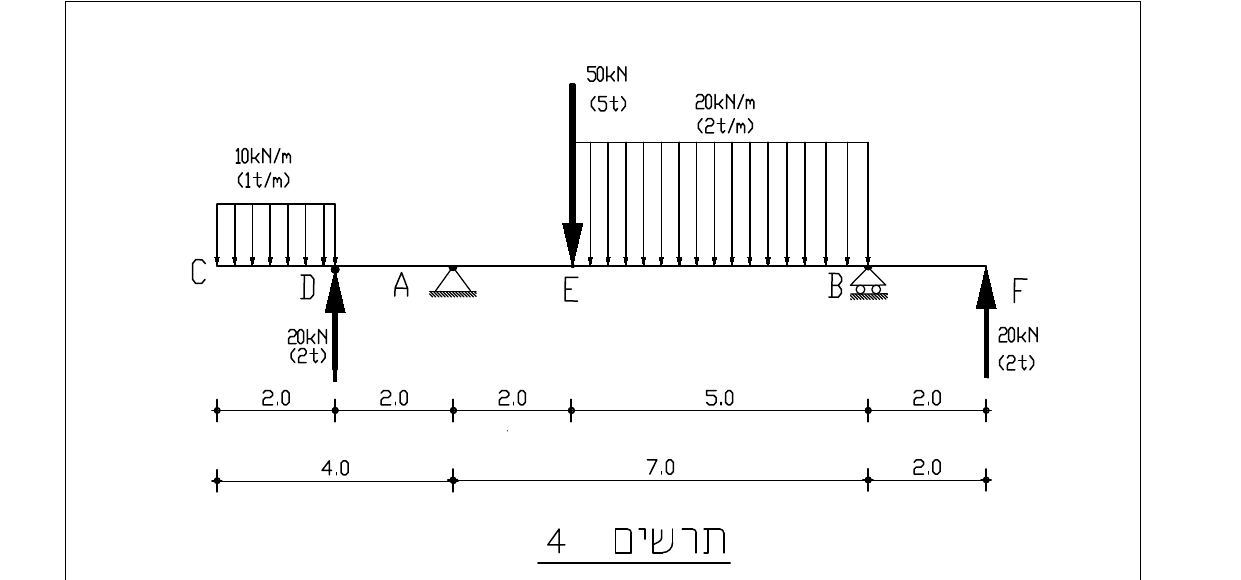

בתרשים מספר 4 מסורטטת קורת פלדה העמוסה בשני עומסים מחולקים, ובכוחות מרוכזים בנקודות D, E ו-F (המידות הן במטרים).
הקורה נשענת על סמכים A ו- B.
בפתרון השאלה יש להזניח את משקלה העצמי של הקורה.
המאמץ המותר בפלדה – 160MPa (1600 kg/cm2).
(א)חשבו את התגובות בסמכים.
(ב)חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
(ג)חשבו וסרטטו את מהלך מומנט הכפיפה לאורך הקורה.
(ד)בהינתן שחתך הקורה עשוי מחתך מורכב:

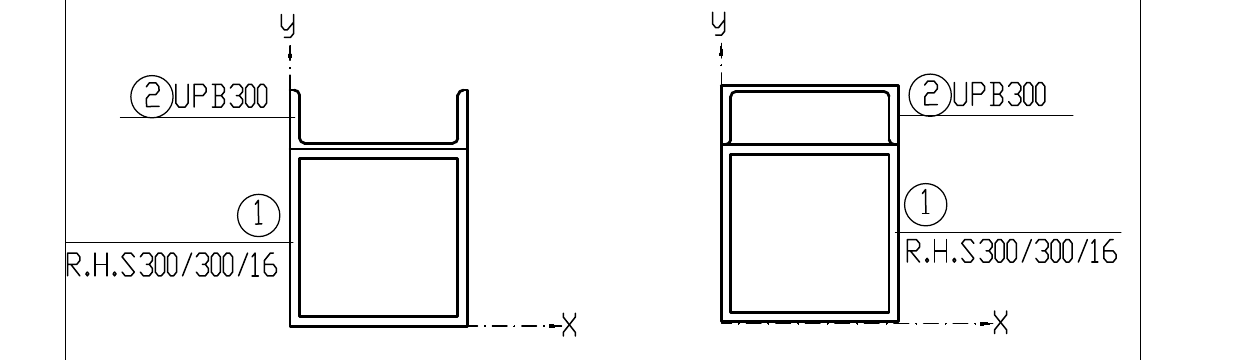

1. בסעיף זה יש להתייחס לתרשים מספר 4 ולתרשים מספר 4 א':
באיזה מבין שני התרשימים, הערך של yc של מרכז הכובד הכללי של החתך המורכב תהיה גדולה יותר? נמק תשובתך ללא חישוב.
(קאורדינטה yc – המרחק בכיוון y של נקודת מרכז הכובד של החתך המורכב מציר x).
2. בסעיף זה יש להתייחס לתרשים מספר 4 ב' ולתרשים מספר 4 ג':
באיזה משני התרשימים מאמץ הכפיפה בקורה יהיה גדול יותר? נמק תשובתך ללא חישוב.
עבור שני הסעיפים לא תתקבל תשובה ללא נימוק.
1. בסעיף זה יש להתייחס לתרשים מספר 4 ולתרשים מספר 4 א':
באיזה מבין שני התרשימים, הערך של yc של מרכז הכובד הכללי של החתך המורכב תהיה גדולה יותר? נמק תשובתך ללא חישוב.
(קאורדינטה yc – המרחק בכיוון y של נקודת מרכז הכובד של החתך המורכב מציר x).
2. בסעיף זה יש להתייחס לתרשים מספר 4 ב' ולתרשים מספר 4 ג':
באיזה משני התרשימים מאמץ הכפיפה בקורה יהיה גדול יותר? נמק תשובתך ללא חישוב.
עבור שני הסעיפים לא תתקבל תשובה ללא נימוק.
