שנאים וזרמי קצר›חישובי זרמי קצר

מפעל מוזן מרשת $22 kV$ שהספק הקצר שלה $S_{k} = 250 MVA$ . מתחנת ההשנאה יוצא כבל מתח גבוה באורך $l = 1 km$ , עם $r_{0} = 0.206 Ω/ km$ ו- $x_{0} = 0.12 Ω/ km$ , אל שנאי המפעל $22/0.4 kV$ : $S_{n} = 800 kVA$ , $u_{k} = 6%$ .

מהדקי המתח הנמוך של השנאי יוצא כבל נחושת $4 \times 185 m m^{2}$ באורך $l = 30 m$ , עם $r_{0} = 0.0991 Ω/ km$ ו- $x_{0} = 0.08 Ω/ km$ , אל פסי הצבירה של לוח משנה — הנקודה K.

בלוח המשנה (בנקודה K) מפסק מגן על המעגלים היוצאים. כושרי הניתוק התקניים: $10; 16; 25; 36; 50 kA$ . הכבל עצמו מוגן במפסק בלוח הראשי, שההגנה המיידית שלו בפני קצר מכוונת ל- $10 kA$ .

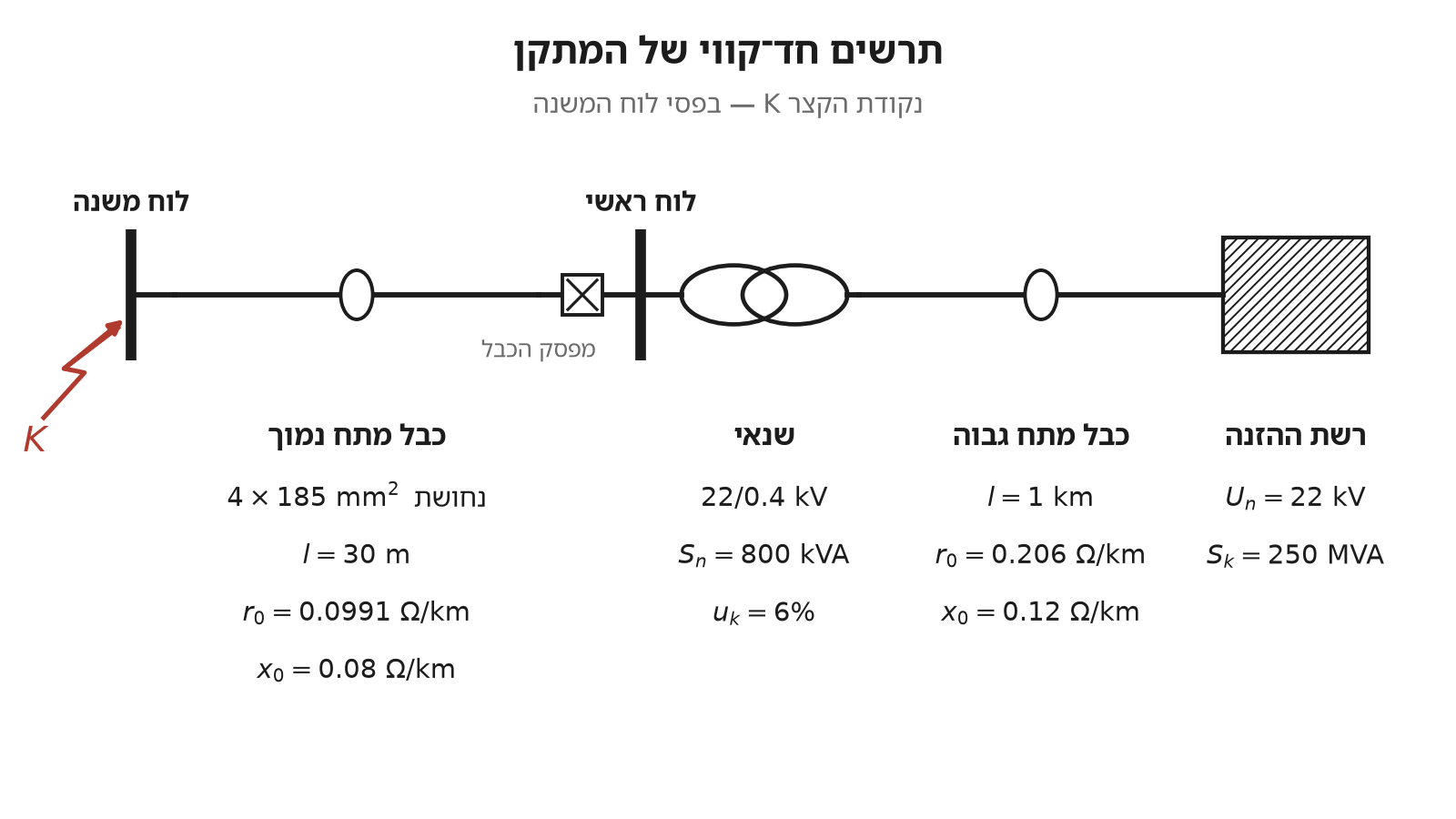

סכמת ההזנה: רשת 22 kV, כבל מתח גבוה, שנאי 22/0.4 kV, כבל מתח נמוך ולוח המשנה בנקודה K

קטע מטבלת מקדם ההלם בנוסחאון:

$R_{k} / X_{k}$	$K_{s h}$
0.15	1.6
0.2	1.5
0.3	1.4
0.4	1.3

ענו על הסעיפים הבאים.

סעיף א

חשבו את עכבת מסלול הקצר מהרשת עד הנקודה K, כפי שהיא נראית מצד $0.4 kV$ . (תנו את התשובה ב- $mΩ$ .) (6 נקודות)

סעיף ב

חשבו את זרם הקצר שלפיו בוחרים את כושר הניתוק של המפסק בנקודה K, וקבעו את כושר הניתוק. (תנו את הזרם ב- $kA$ .) (5 נקודות)

סעיף ג

חשבו את זרם הקצר בנקודה K שלפיו בודקים שההגנה המיידית של הכבל ( $10 kA$ ) תפעל, וקבעו אם היא תפעל. (תנו את הזרם ב- $kA$ .) (4 נקודות)

סעיף ד

חשבו את זרם ההלם בנקודה K. (תנו את התשובה ב- $kA$ .) (5 נקודות)
