אין קשר בין סעיפים א' ו-ב' של השאלה.

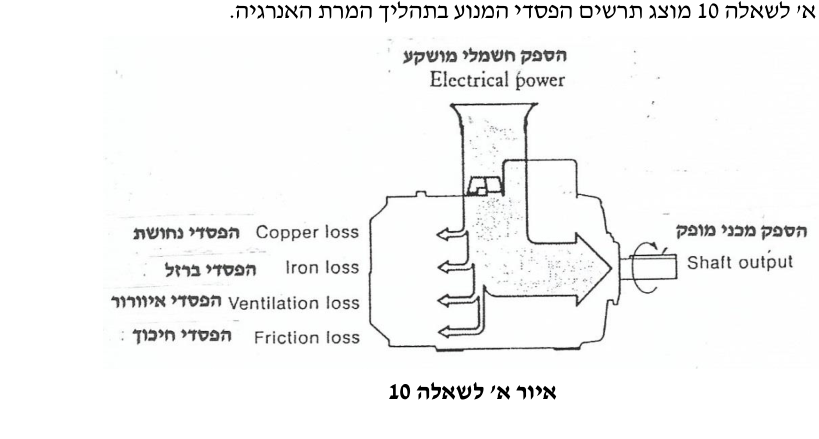

א. (10 נק') באיור א' לשאלה 10 מוצג תרשים הפסדי המנוע בתהליך המרת האנרגיה.

(איור א' לשאלה 10)

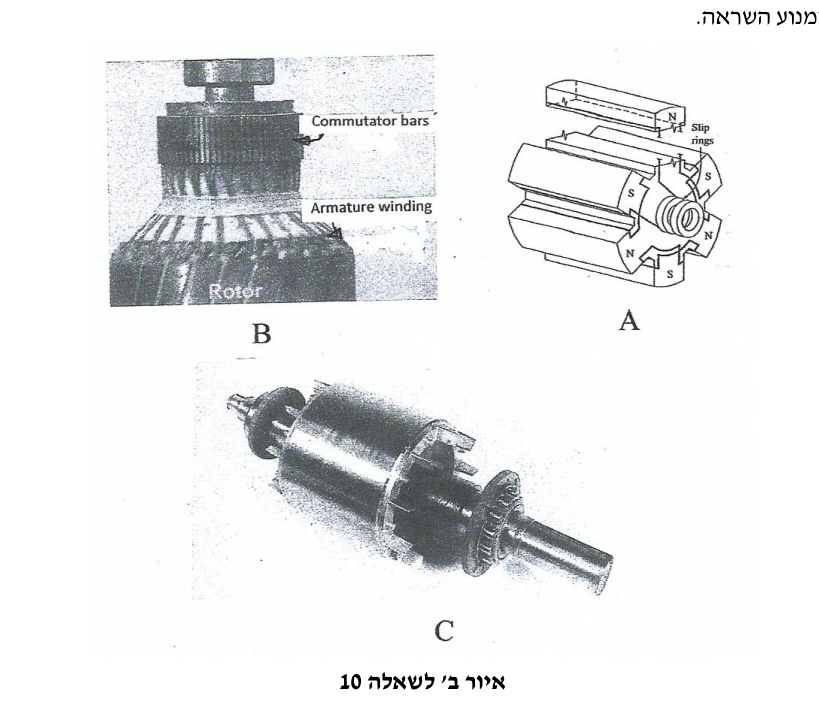

מהם המקורות במנוע להפסדים המצוינים באיור? הערה: על התשובות להיות קצרות ככל האפשר. ב. (10 נק') באיור ב' לשאלה מוצגים הרוטורים של שלוש מכונות חשמל: מכונה לזרם ישר, מכונה סינכרונית ומנוע השראה.

(איור ב' לשאלה 10)

בכל תמונה (A, B, C) יש פריט או פריטים המאפשרים לזהות באופן חד משמעי את סוג המכונה. זהו את סוג המכונה לפי התמונות. הסבירו את קביעותיכם.
