מנוע השראה›חליקה, זרימת הספקים ונצילות

נתון מנוע השראה תלת־פאזי עם 4 קטבים, בעל הנתונים הנקובים הבאים:

הספק: $15 kW$

מתח $400 V$ (חיבור משולש)

נצילות: $88%$

גורם הספק: $0.85$

גורם החלקה: $3%$

$R_{2}^{'} = 0.3Ω, R_{1} = 0.5Ω$

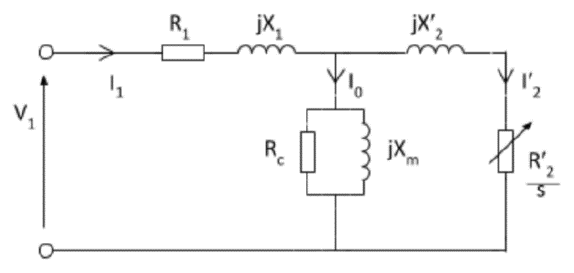

באיור מתואר מעגל התמורה של המנוע:

במצב עבודה נקוב, חשב את:

סעיף א

מהירות המנוע.

סעיף ב

הפסדי הנחושת של המנוע (ניתן להזניח את הפסדי הליבה).

סעיף ג

שרטט את אופיין מומנט־מהירות של מנוע השראה (ללא ציון ערכים מדויקים) והסבר היכן באופיין נמצא אזור הפעולה היציב והיכן האזור הלא יציב.
