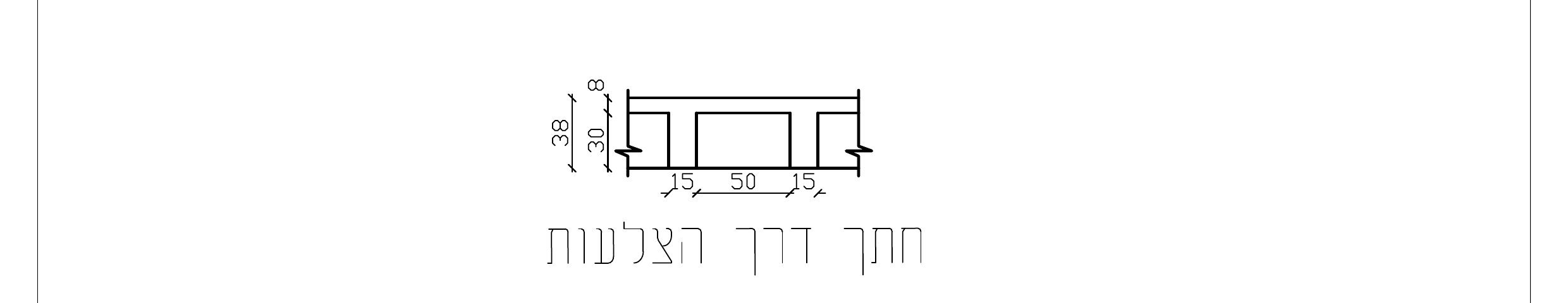

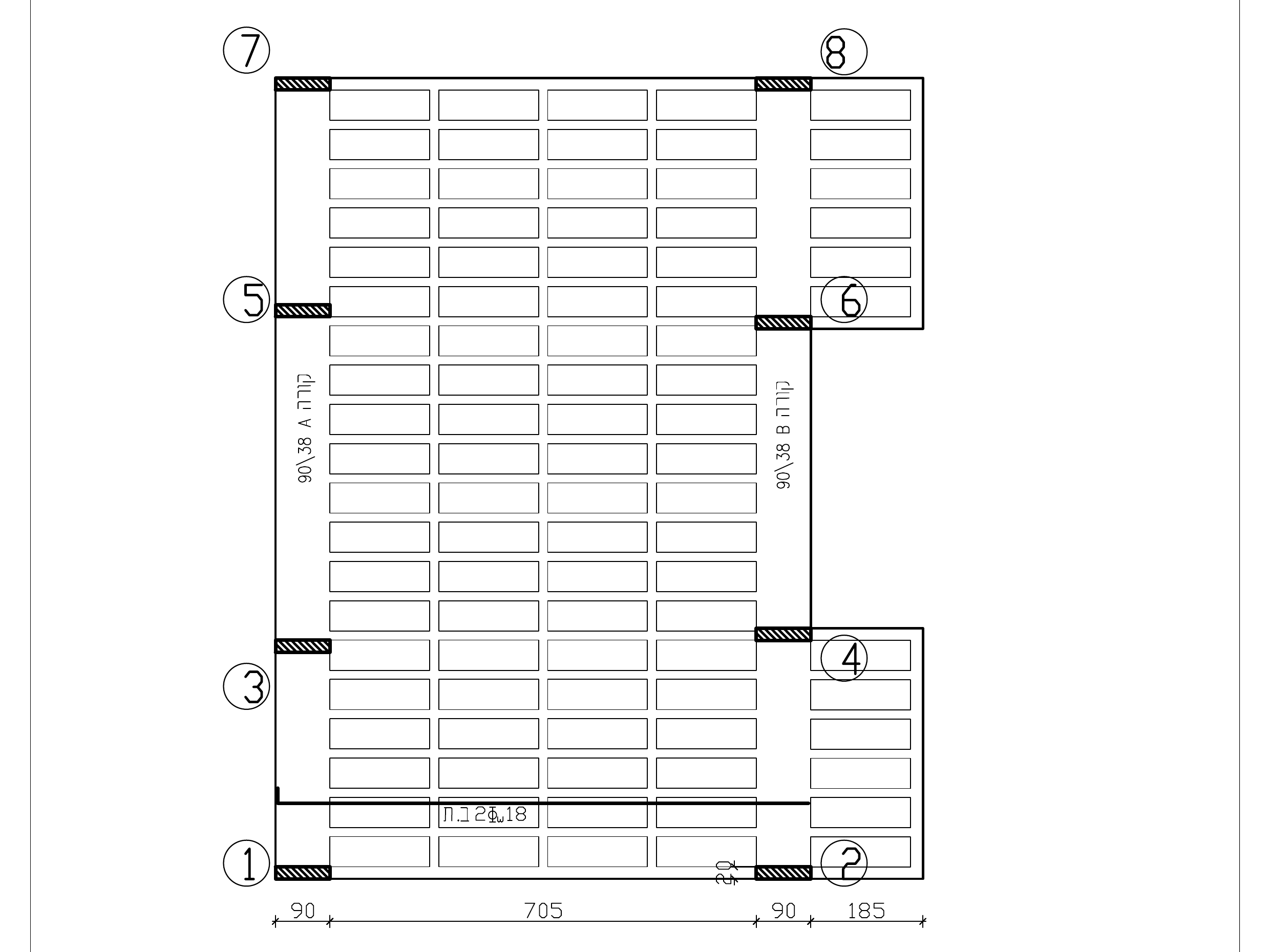

בתרשים 3 מסורטטת תקרת צלעות חד כיוונית הנשענת על שתי קורות. עובי התקרה הוא 38.0 ס"מ, גובה הבלוקים הוא 30.0 ס"מ ומשקלם המרחבי הוא 3.0 ק"נ למ"ק (300 ק"ג למ"ק).
בתרשים 3 מסורטטת תקרת צלעות חד כיוונית הנשענת על שתי קורות. עובי התקרה הוא 38.0 ס"מ, גובה הבלוקים הוא 30.0 ס"מ ומשקלם המרחבי הוא 3.0 ק"נ למ"ק (300 ק"ג למ"ק).
התקרה מועמסת על כל שטחה במשקלה העצמי, בעומס קבוע נוסף: 3.0 ק"נ למ"ר (300 ק"ג למ"ר), ובעומס שימושי: 1.5 ק"נ למ"ר (150 ק"ג למ"ר). אין לחשב מצבי העמסה מסוכנים במהלך פתרון השאלה. העומסים הם עומסים אופייניים.
סוג הבטון הוא ב-30 (אגרגט גירי), והזיון — מפלדה מצולעת (חוזק התכן: fsd = 435 MPa).
3.0 ס"מ=ds=ds'.
יחידות: הפתרון נכתב בשיטת היחידות החדשות — kN, kN·m, MPa (מגפ"ס). בבחינה חובה להצהיר על שיטת היחידות ולא לערבב שיטות. חומרים: ב-30 →
fcd = 13.0 MPa,fsd = 435 MPa(מודפס בשאלון). המשקל המרחבי של הבטון אינו מודפס בטופס — הפתרון נוקטγc = 25 kN/m³ומצהיר על כך.
חשבו את משקלה העצמי של התקרה.
בדקו אם עובי התקרה עונה על דרישות הכפף של ת"י 466.
אפשר להניח שבשדות: 1-2-3-4 ו-5-6-7-8 מתקיים: L₀ = 0.9L בשדה.
נתון שהתקרה עמוסה על כל חלקיה בעומס תכן: 16.0 ק"נ למ"ר (1.6 טון למ"ר) = Fd.
חשבו וסרטטו את מהלכי כוחות הגזירה ואת מהלכי מומנטי הכפיפה לכל חלקי התקרה עבור רצועה ברוחב צלע (החישוב ייעשה עבור רצועה ברוחב של צלע אחת).
חשבו את שטח הזיון החיובי הדרוש בשדות ובחרו מוטות זיון עבור כל צלע (מוטות בקוטר של 22 מ"מ).
קבעו והראו באמצעות חישוב: האם הזיון המופיע בתרשים מתאים לכל שדות התקרה?
חשבו את שטח הזיון השלילי הדרוש לצלע אחת מעל הקורה ובחרו מוטות זיון עבור הצלע (מוטות בקוטר של 12 מ"מ).
עבור קורה A:
נתון שכח התכן לגזירה בקורה לאחר הפחתה הוא 180 ק"נ (18 טון).
ציינו את הזווית θ שבה השתמשתם בחישוב.
חשבו את VRdmax.
חשבו את כמות הענפים המינימלית הניתנת לשימוש.
חשבו את המרחק שבין החישוקים בקוטר של 8 מ"מ.
