תקרות מקשיות חד-כיווניות›תכן זיון בכפיפה בשיטת ω

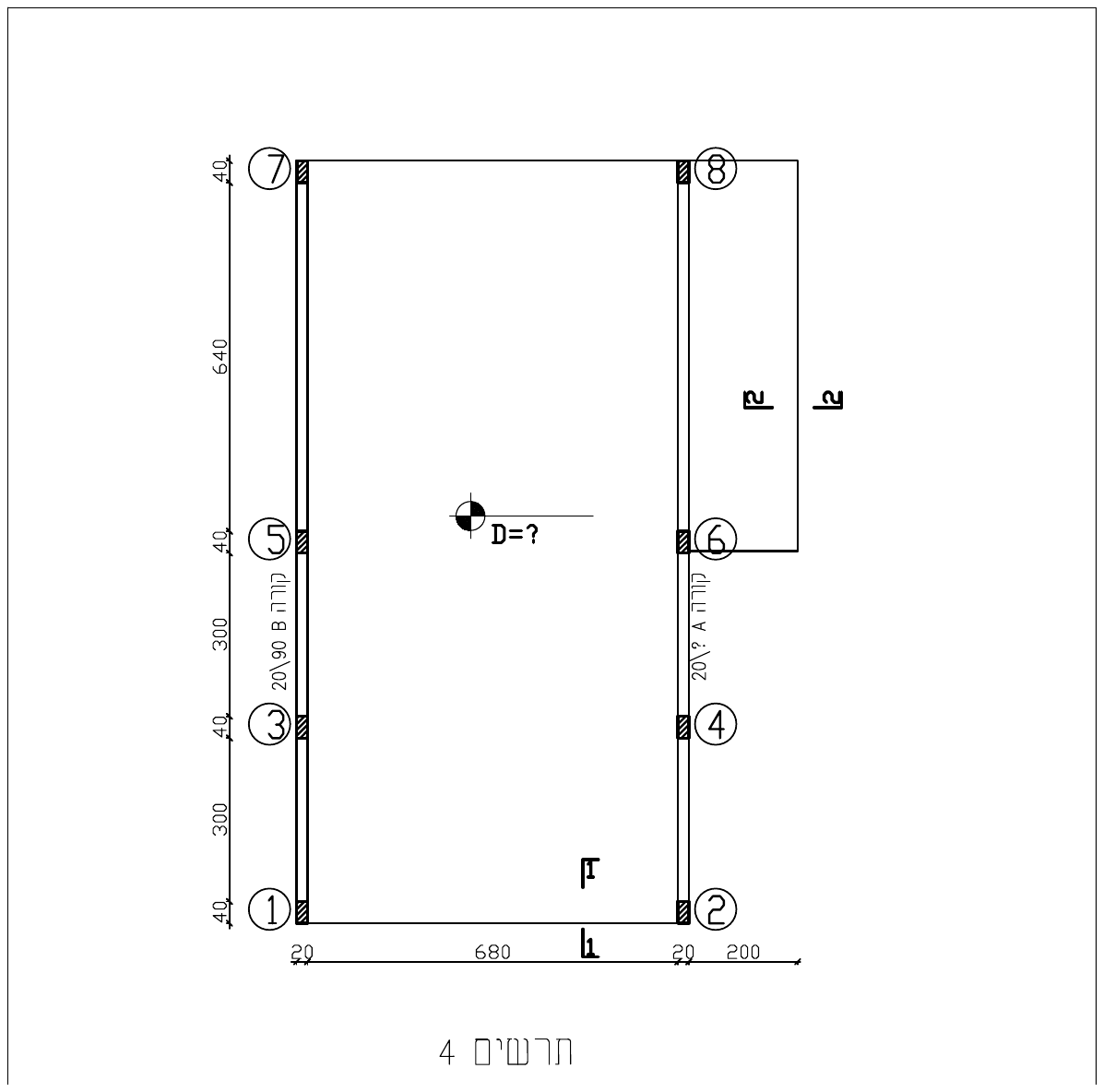

בתרשים לשאלה 4 מסורטטת תקרה מקשית.

העומס הקבוע על התקרה, נוסף על משקלה העצמי, הוא: 1.5 ק"נ למ"ר (150 ק"ג למ"ר). העומס השימושי על התקרה הוא 1.5 ק"נ למ"ר (150 ק"ג למ"ר). העומסים הם אופייניים.

סוג הבטון: ב-30 (אגרגט גירי), והפלדה – מצולעת (חוזק התכן: $f_{s d} = 435 [M P a]$ ).

אפשר להניח: ‏dsx=dsy = 3.0 ס"מ.

אין להתחשב במצבי עמיסה מסוכנים.

יש להניח כי בשדה 5-6-7-8 מפתח שקיל: ‏ $L_{0} = 0.9 L$ .

אין לשנות את מידות חתך התקרה במהלך פתרון השאלה.

סעיף א

סרטטו את הסכמות הסטטיות של התקרה במחברת וחשבו את עובי התקרה המינימלי משיקולי כפף.

סעיף ב

נתון (לסעיפים ב'–ו'): תקרה בעובי של 25 ס"מ; התקרה עמוסה על כל חלקיה בעומס תכן: ‏ $F_{d} = 13.25$ ק"נ למ"ר (1.325 טון למ"ר).

חשבו את כוחות הגזירה והמומנטים בכל חלקי התקרה וסרטטו אותם.

סעיף ג

חשבו את שטח הזיון החיובי בשתי הסכמות ובחרו מוטות זיון מתאימים בקוטר של 12 מ"מ.

סעיף ד

חשבו את שטח הזיון השלילי הדרוש ובחרו מוטות זיון מתאימים בקוטר של 16 מ"מ.

סעיף ה

סרטטו את החתכים המסומנים בתוכנית והוסיפו פרטי זיון הדרושים לפי התקן.

סעיף ו

קבעו את גובה קורה A משיקולי כפף (יש להזניח את המשקל העצמי של הקורה).
