תכן קורות בטון מזוין›תכן חתך לכפיפה

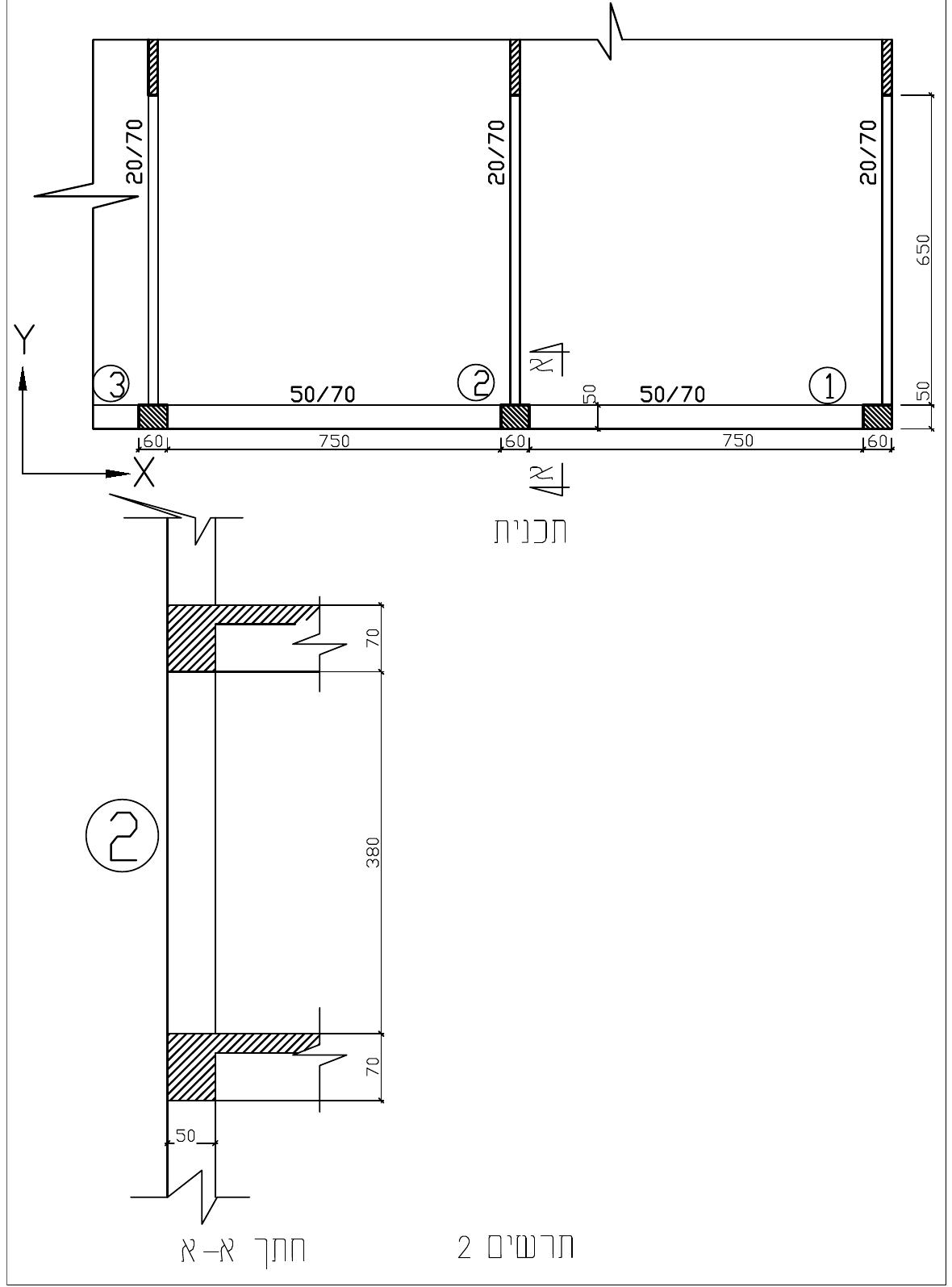

בתרשים 2 מסורטטים קטע מתוכנית קומה טיפוסית של בניין משרדים וחתך א-א.

יש לתכנן את עמוד מספר 2 שמועמס בעומס תכן של 4500 ק"נ (450 טון).

מידות העמוד: 60/50 ס"מ. ‏ds=ds'‎ = 5.0 ס"מ.

העמוד מוחזק בכיוון Y, ואינו מוחזק בכיוון X.

העמוד מתוכנן מבטון ב-30 (אגרגט גירי), והזיון – מפלדה מצולעת (חוזק התכן: $f_{s d} = 435 [M P a]$ ).

חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יוריד נקודות.

נתון עבור שני הכיוונים: ‏A=0.7, ‏B=1.34, ‏C=2.0.

סעיף א

חשבו את ערך התמירות הגבולית, ‏ $λ_{min}$ , בכיוון X.

סעיף ב

חשבו את האורך הפעיל של העמוד בכיוון X.

סעיף ג

נתון: עבור אורך פעיל בכיוון X: ‏ $ℓ_{e} = 6.66$ מ'.

חשבו את תמירות העמוד ‏(λ)‏ בכיוון X.

סעיף ד

נתון: ‏c=8 (מקדם אינטגרציה), ‏ $K_{r} = 0.25$ , ‏ $K_{φ} = 1.14$ , ‏d*=d.

חשבו את שלושת סוגי האקסצנטריות, ‏ $(e_{d})$ , ‏ $(e_{i})$ , ‏ $(e_{2})$ בכיוון X.

סעיף ה

חשבו את האקסצנטריות הכוללת, חשבו את שטח הזיון הדרוש בעמוד בכיוון X, ובחרו מוטות זיון מתאימים בקוטר 25 מ"מ. סרטטו פרט עמוד עם המוטות שחישבתם.

סעיף ו

נתון: האורך הפעיל בכיוון Y שווה ל-3.4 מטר ‏(ℓe=3.4[m])‏.

חשבו את תמירות העמוד ‏(λ)‏ בכיוון Y.

סעיף ז

חשבו את שני סוגי האקסצנטריות ‏ $(e_{d})$ , ‏ $(e_{i})$ בכיוון Y.
