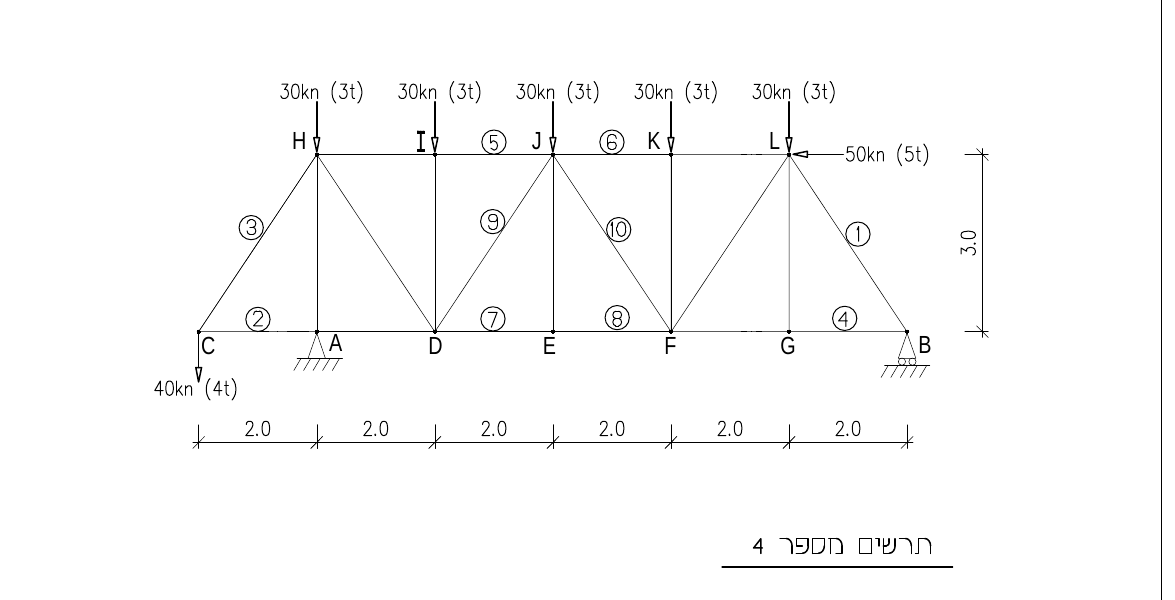

בתרשים מספר 4 מסורטט מסבך מישורי המוחזק בניצב למישורו.

חשבו את התגובות בסמכים.

חשבו את הכוח בשני מוטות מבין המוטות 1, 2, 3, 4.

חשבו את הכוח בארבעה מוטות מבין המוטות 5, 6, 7, 8, 9, 10.

עליכם לרשום את התשובות בטבלה, ולציין אם המוט מתוח או לחוץ.

בהנחה שהכוח במוט מספר 9 הוא כוח לחיצה וגודלו P9=70 kN ‏(7 ט'),

חשבו את המאמץ הקיים במוט מספר 9.

האם המאמץ הקיים מתאים לחוזק המותר?

עבור מוט מספר 9: בחרו פרופיל RHS 80/80 ‏(t=?) כך שהמאמץ לא יעלה על המאמץ המותר והפרופיל יהיה החסכוני ביותר.
