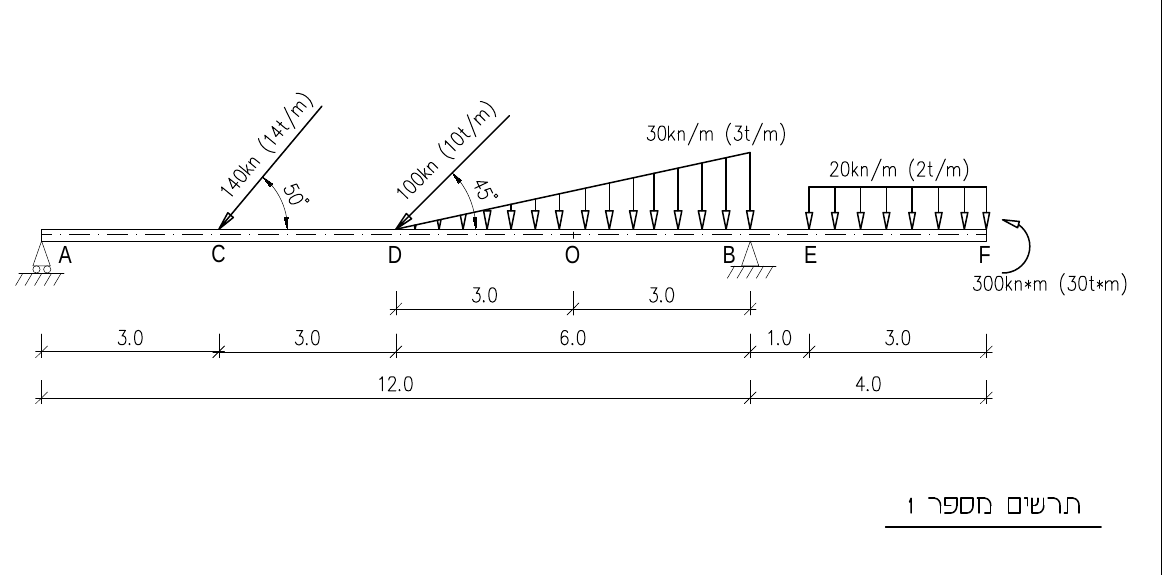

בתרשים מספר 1 נתונה קורת פלדה העשויה מפרופיל INP 500 (המידות בתרשים הן במטרים).

חשבו את התגובות בסמכים A, ‏B.

חשבו וסרטטו את מהלך הכוחות הציריים לאורך הקורה.

חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.

חשבו וסרטטו את מהלך המומנטים לאורך הקורה.

חשבו את המומנט בנקודה O הנמצאת באמצע הקטע D–B.

עבור הנקודה O: בהנחה שהמומנט בנקודה זו הוא מומנט חיובי וגודלו M=400 kN·m ‏(40 ט'·מ').

חשבו את המאמץ הצירי בנקודה O.

חשבו את מאמץ הכפיפה בסיב העליון ובסיב התחתון בנקודה O.

חשבו את המאמצים המשולבים, את מאמצי הכפיפה ואת המאמץ הצירי, בסיב העליון ובסיב התחתון בנקודה O.

סרטטו את פרוס המאמצים.
