מכונות זרם ישר›גנרטור DC: עירור, כא"מ והספקים

נתון גנרטור $DC$ עם עירור מקבילי, בעל הנתונים הנקובים הבאים:

מתח מוצא: $250 V$ , $R_{a} = 0.1Ω$ , $R_{f} = 50Ω$

כא"מ: $260 V$

הפסדים מכניים וברזל: $800 W$

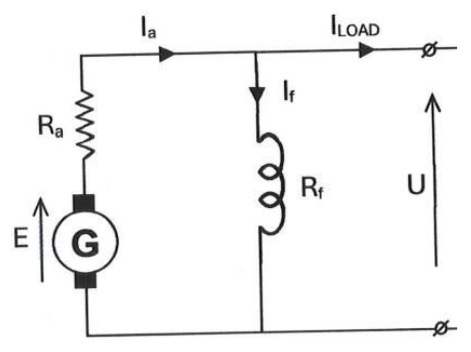

סכמת תמורה של הגנרטור מוצגת באיור הבא:

$איור לשאלה 7 — גנרטור DC בעירור מקבילי: המכונה $G$ עם הכא"מ $E$ בטור עם $R_a$; מהצומת העליון יוצא זרם העוגן $I_a$, ממנו מסתעף כלפי מטה זרם העירור $I_f$ דרך סליל העירור $R_f$, והיתרה $I_{LOAD}$ יוצאת אל ההדקים; מתח ההדקים $U$ מסומן בין ההדקים$

כאשר הגנרטור פועל במצב עבודה נקוב, חשב את:

סעיף א

זרם המוצא של הגנרטור וזרם העירור.

סעיף ב

נצילות הגנרטור.

סעיף ג

הסבר מהי מגנטיות שיורית בגנרטור $DC$ וכיצד היא קשורה לתהליך התנעת הגנרטור?
