שנאים›ניסויי קצר וריקם ומעגל התמורה

נתון שנאי חד פאזי מוריד מתח עם יחס השנאה $10$ , בעל הספק נקוב $100 kVA$ , מתח משני נקוב $240 V$ .

$R_{1} = 0.4Ω; X_{1} = 1.75Ω; R_{2}^{'} = 0.4Ω, X_{2}^{'} = 1.75Ω, R_{0} = 4.5 k Ω, X_{0} = 1.2 k Ω$ .

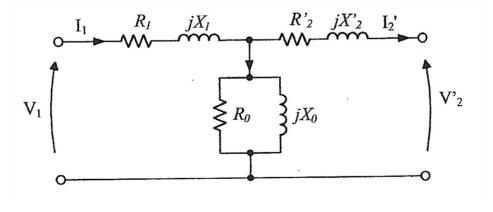

איור לשאלה 7

השנאי מזין את העומס הנקוב עם מקדם הספק $0.8$ מפגר כאשר מתח העומס (בצד המשני של השנאי) הוא $240 V$ .

עבור מצב עבודה זה חשבו את:

סעיף א

מפל מתח על ענף המגנוט.

סעיף ב

מתח ההזנה של השנאי.

סעיף ג

הפסדי ברזל והפסדי נחושת של השנאי.
