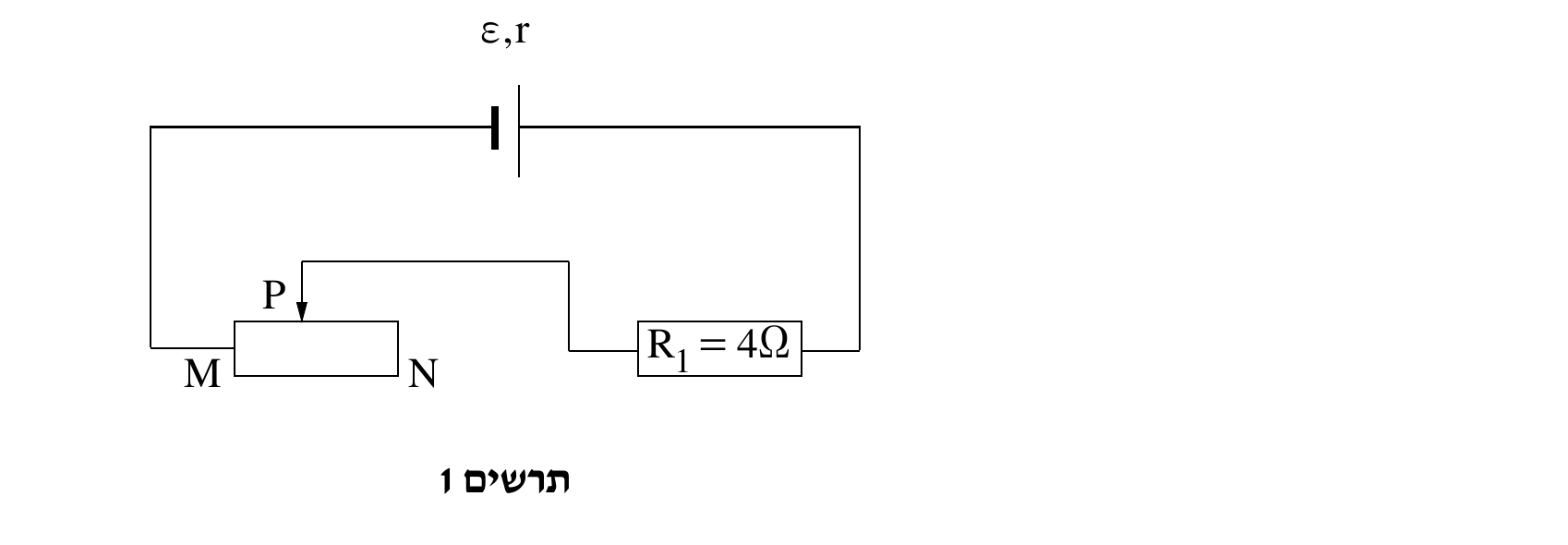

בתרשים 1 מתואר מעגל חשמלי המורכב ממסוללה שהכא"מ שלה ε והתנגדותה הפנימית r, נגד שהתנגדותו קבועה R_1=4Ω, נגד משתנה MN שנקודת המגע הנייד (הגררה) שלו היא P ותילים אידיאליים. נתון כי ההתנגדות של הנגד המשתנה ליחידת אורך היא λ=0.8 Ω/cm ואורכו הכולל ℓ=30 cm.

לפניכם חמישה היגדים 1–5. העתיקו למחברת הבחינה רק את ההיגדים הנכונים.

1. הערך של מתח ההדקים תלוי בהתנגדות הפנימית של הסוללה.
2. הערך של מתח ההדקים קטן כאשר ההתנגדות החיצונית של המעגל גדלה.
3. ככל שעוצמת הזרם במעגל גדלה – מתח ההדקים גדל.
4. ערך הכא"מ אינו תלוי בזרם.
5. J/C היא יחידה המבטאת כא"מ.

נתון: כאשר עוצמת הזרם במעגל היא I=1.5A, מתח ההדקים הוא V=18V. כאשר עוצמת הזרם במעגל היא I=2.5A, מתח ההדקים הוא V=16V.

סעיף ב. חשבו את כא"מ הסוללה, ε, ואת התנגדותה הפנימית, r.

חשבו את המרחק של המגע הנייד P מן הקצה N של הנגד המשתנה, כאשר הזרם במעגל הוא I=1.5A.

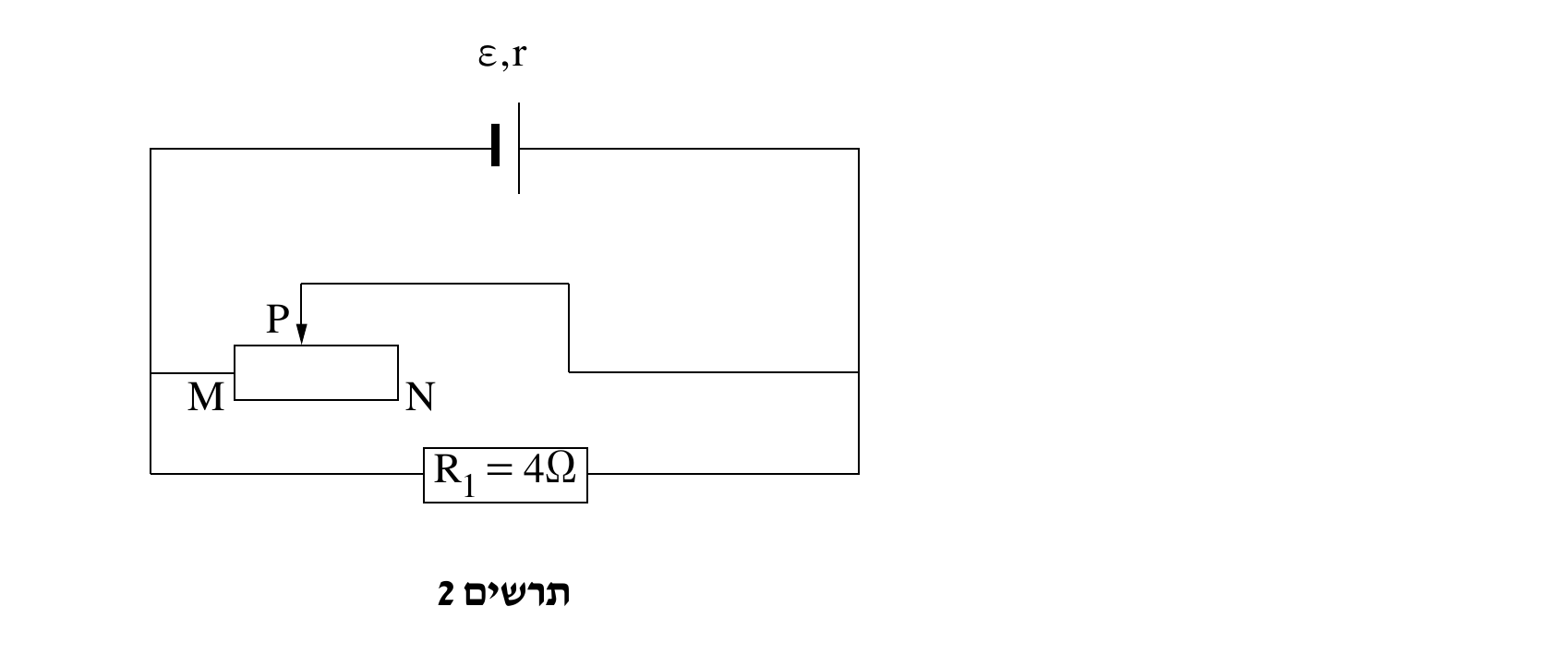

פירקו את המעגל המתואר בתרשים 1 והרכיבו מאותם הרכיבים מעגל אחר, המתואר בתרשים 2. המגע הנייד P נמצא במיקום שחישבתם בסעיף ג. ענו על סעיפים ד–ה בנוגע למעגל המתואר בתרשים 2.

סעיף ד. האם מתח ההדקים שווה ל-18V, גדול ממנו או קטן ממנו? נמקו את קביעתכם.

(1) האם אפשר למדוד במעגל זה מתח הדקים שערכו V=ε? אם כן – הסבירו כיצד, אם לא – נמקו את קביעתכם. (2) האם אפשר למדוד במעגל זה מתח הדקים שערכו V=0? אם כן – הסבירו כיצד, אם לא – נמקו את קביעתכם.
