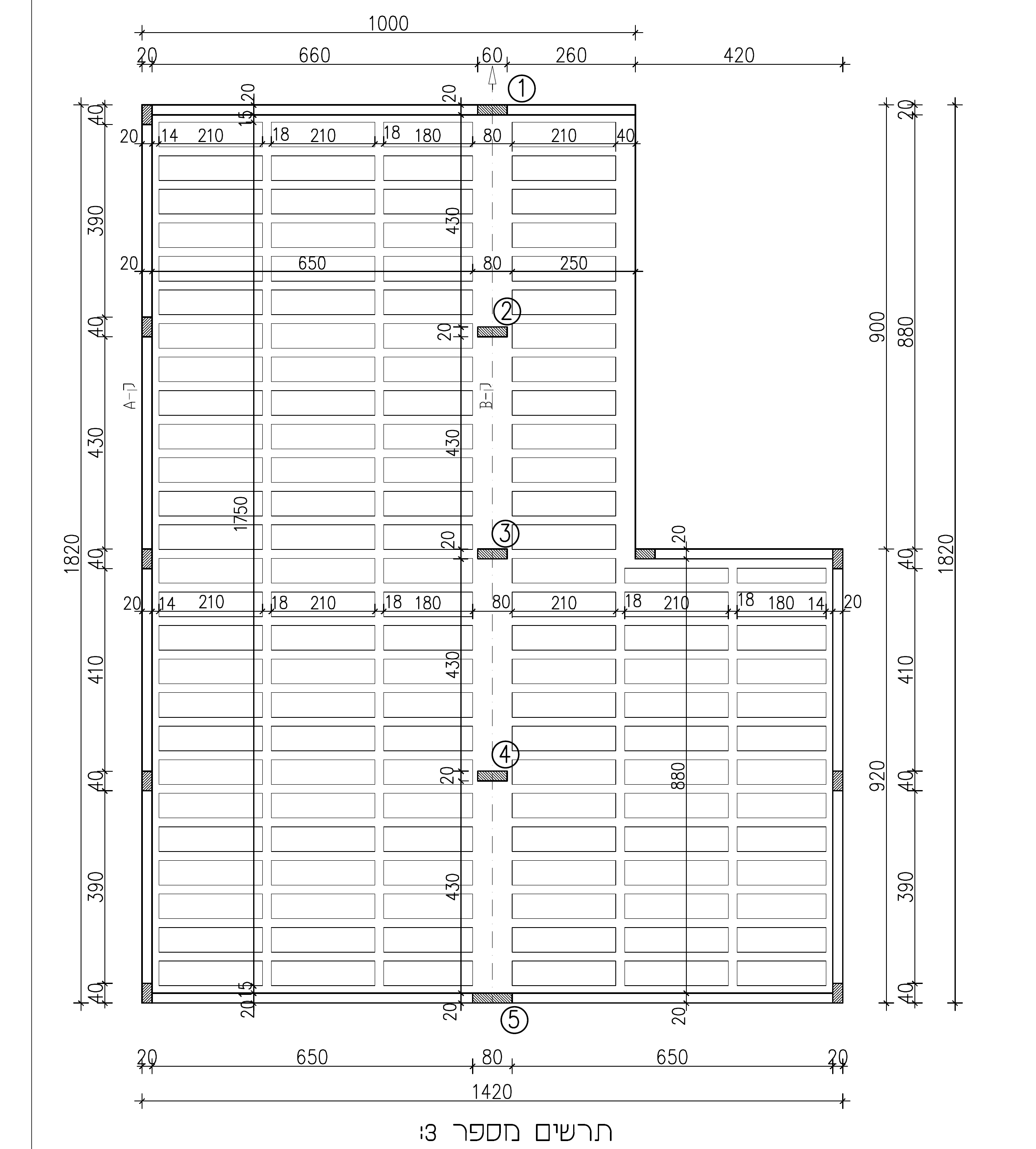

בתרשים מספר 3 מסורטטת תקרת צלעות חד כיוונית. עובי התקרה הוא 40.0 ס"מ, גובה הבלוקים הוא 35 ס"מ ומשקלם המרחבי הוא 5.0 kN/m³ (500 kg/m³).

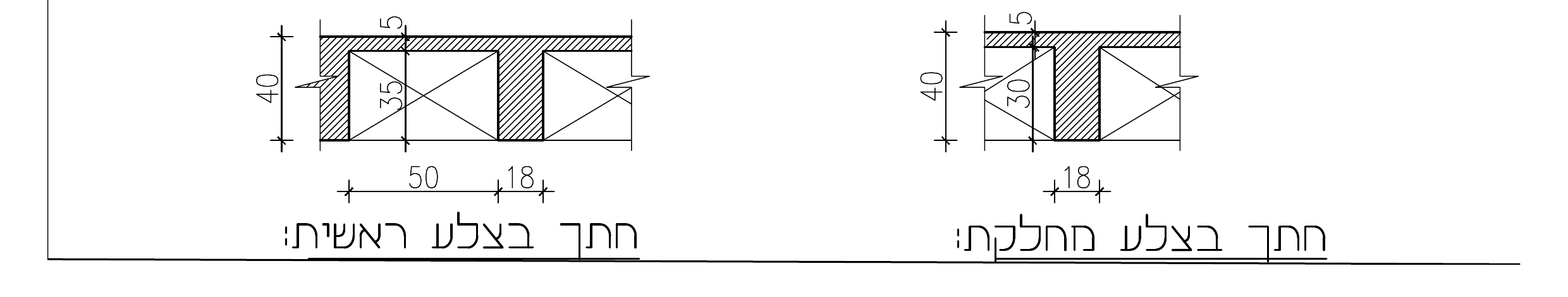

כמו כן מסורטטים שני חתכים: חתך בצלע ראשית וחתך בצלע מחלקת. התקרה מועמסת על כל שטחה במשקלה העצמי, בעומס קבוע נוסף של 4.0 kN/m² (400 kg/m²) ובעומס שימושי של 1.5 kN/m² (150 kg/m²). העומסים הם עומסים אופייניים. רוחב הצלע הראשית הוא 18 ס"מ ורוחב הצלע המחלקת הוא 18 ס"מ. אין להתייחס למגבלת התקן, בטבלה 6.1, בנוגע ליחס בין אורך הזיז לאורך השדה הצמוד. סוג הבטון הוא ב-30 (אגרגט גירי), והזיון - מפלדה מצולעת. חוזק התכן: fsd = 435 MPa (4350 kg/cm²). ds = ds' = 3 cm.

חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד ציון.

⚠️ מוסכמת יחידות. השאלון מתיר שתי מערכות יחידות ומוריד ניקוד על ערבוב ביניהן באותה שאלה. הפתרון שלנו כתוב כולו ביחידות הישנות, כמו מחוון מה"ט: אורכים בס"מ / מ', כוחות בטון, מומנטים בטון·מטר, עומסים בטון/מ"ר, מאמצים בק"ג/סמ"ר. fcd(ב-30) = 13.0 MPa = 130 ק"ג/סמ"ר = 1300 טון/מ"ר · fsd = 435 MPa = 4350 ק"ג/סמ"ר · γc = 2.5 טון/מ"ק. הצהירו על המערכת בראש המחברת ואל תערבבו.
