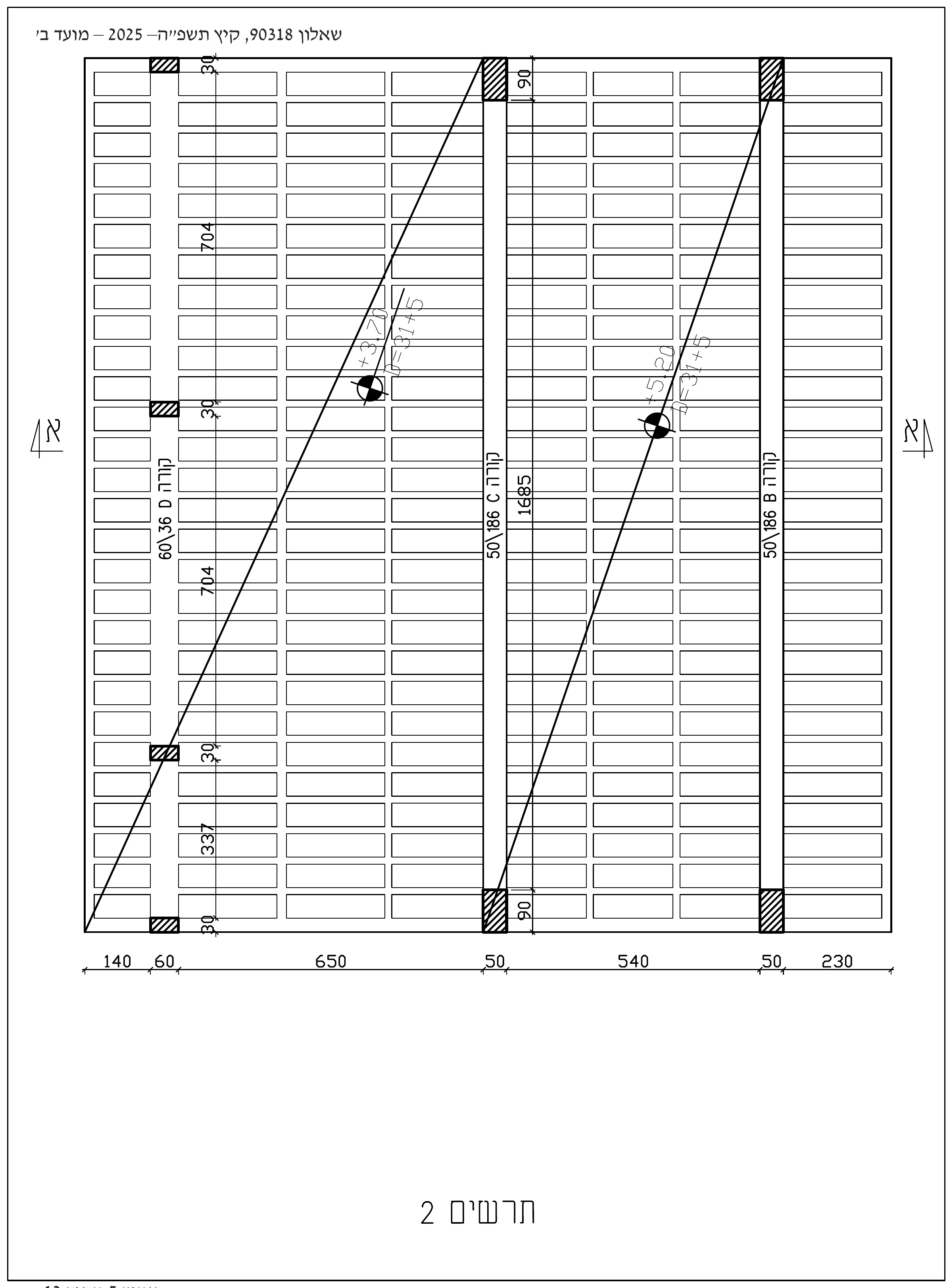

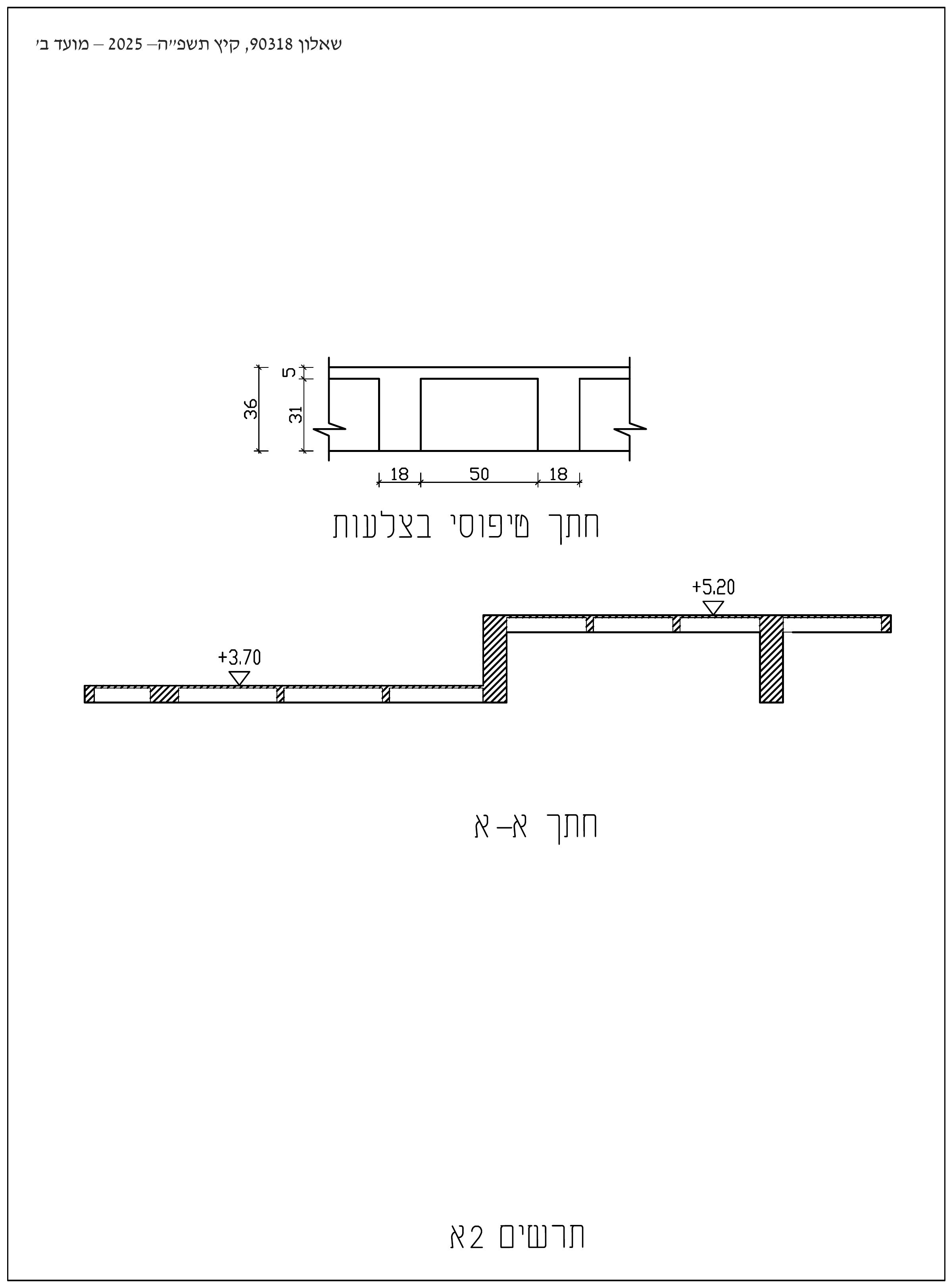

בתרשים מספר 2 מסורטטת תקרת צלעות חד־כיוונית בעלת שני מפלסים. עובי התקרה הוא 36 ס"מ; גובה הבלוקים הוא 31 ס"מ ומשקלם המרחבי הוא 3.5 kN/m³ (350 kg/m³). כמו כן בתרשים 2א מסורטטים חתך א-א וחתך בצלע הראשית.
בתרשים מספר 2 מסורטטת תקרת צלעות חד־כיוונית בעלת שני מפלסים. עובי התקרה הוא 36 ס"מ; גובה הבלוקים הוא 31 ס"מ ומשקלם המרחבי הוא 3.5 kN/m³ (350 kg/m³). כמו כן בתרשים 2א מסורטטים חתך א-א וחתך בצלע הראשית.
התקרה מועמסת על כל שטחה במשקלה העצמי, בעומס קבוע נוסף של 4.5 kN/m² (450 kg/m²) ובעומס שימושי של 3.0 kN/m² (300 kg/m²). העומסים הם עומסים אופייניים.
רוחב הצלע הראשית הוא 18 ס"מ, ורוחב הצלע המחלקת הוא 18 ס"מ.
סוג הבטון הוא ב-30 (אגרגט גירי), והזיון — מפלדה מצולעת. חוזק התכן: fsd = 435 MPa (4350 kg/cm²). ds = ds' = 3 cm.
חובה לציין את היחידות בכל חישוב! אי-ציון היחידות יוריד ניקוד!
שימו לב שאין המשכיות בין המפלסים.
}
}
⚠️ מוסכמת יחידות: חובה להצהיר בעמוד הראשון באיזו מערכת יחידות בחרתם. ערבוב בין המערכות — באותה שאלה או בשאלות שונות — פוסל את הבחינה. הפתרון כאן עובד ביחידות הישנות (טון, טון·מ', ט/מ"ר), כפי שעושה המחוון הרשמי של השאלון הזה.
שרטטו את הסכמות הסטטיות של התקרה.
חשבו את משקלה העצמי של התקרה.
בדקו אם עובי התקרה עונה על דרישות הכפף של ת"י 466.
נתון שהתקרה עמוסה על כל חלקיה בעומס תכן: Fd = 17 kN/m² (1.7 t/m²).
חשבו וסרטטו את מהלך כוחות הגזירה ואת מהלך מומנטי הכפיפה בתקרה.
(החישוב ייעשה עבור רצועה ברוחב צלע בשני המפלסים.)
חשבו את שטח הזיון החיובי לצלע עבור המומנטים החיוביים בשדות בשני המפלסים.
בחרו מוטות זיון בקוטר של 16 מ"מ.
חשבו את שטח הזיון השלילי לצלע עבור המומנטים השליליים בציר העמודים.
בחרו מוטות זיון בקוטר של 14 מ"מ.
סרטטו את הסכמה של הקורה הסמויה ק-D ואת עומסי השירות הפועלים עליה.
בדקו אם הקורה הסמויה ק-D עונה על דרישות הכפף של ת"י 466.
