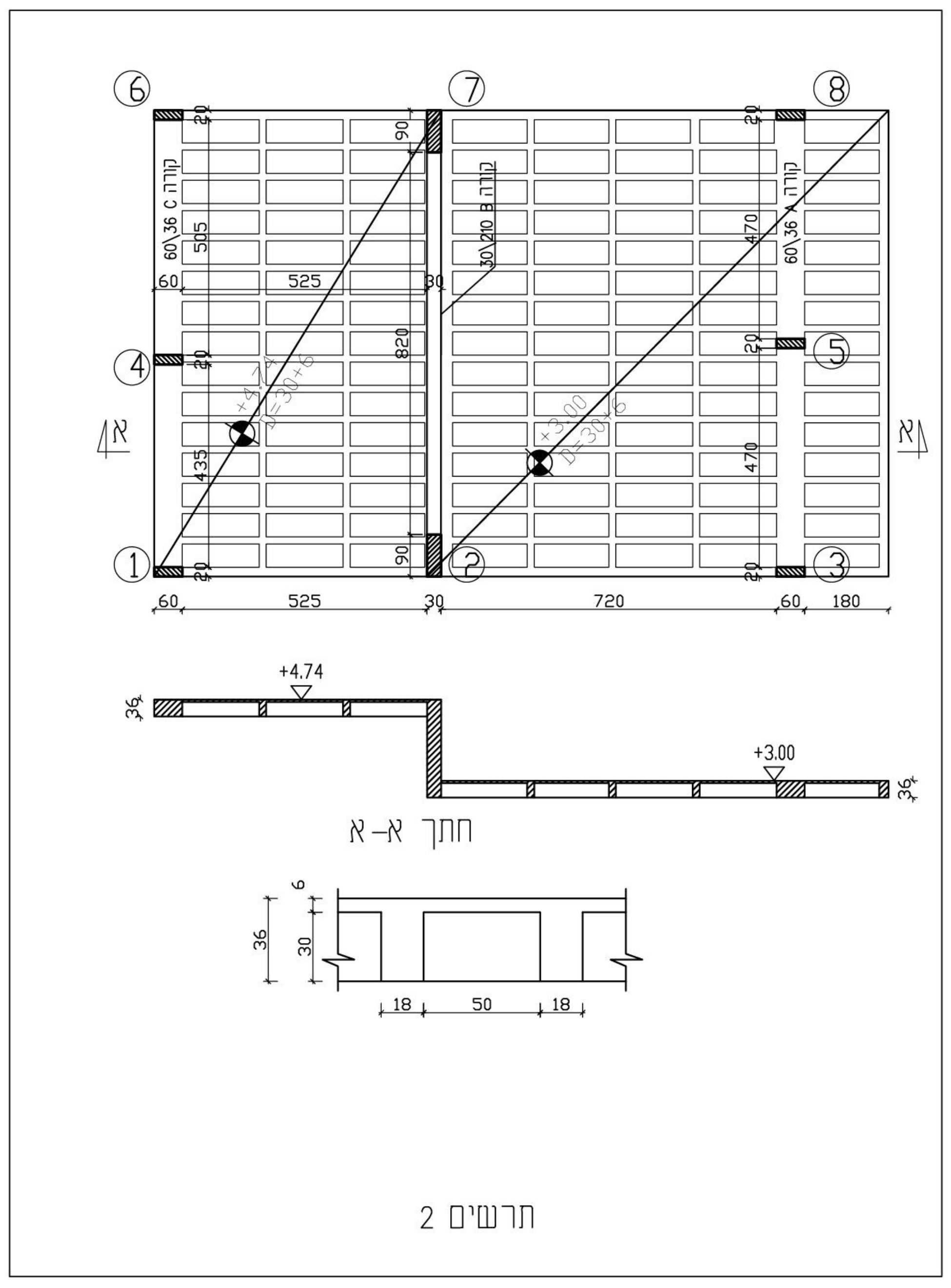

בתרשים מספר 2 מסורטטת תקרת צלעות חד־כיוונית בעלת שני מפלסים. עובי התקרה הוא 36 ס"מ; גובה הבלוקים הוא 30 ס"מ ומשקלם המרחבי הוא 3.0 kN/m³ (300 kg/m³).

כמו כן מסורטטים חתך א-א וחתך בצלע הראשית.

התקרה מעומסת על כל שטחה במשקלה העצמי, בעומס קבוע נוסף של 4.2 kN/m² (420 kg/m²), ובעומס שימושי של 2.0 kN/m² (200 kg/m²). העומסים הם עומסים אופייניים.

רוחב הצלע הראשית הוא 18 ס"מ, ורוחב הצלע המחלקת הוא 18 ס"מ.

סוג הבטון הוא ב-30 (אגרגט גירי), והזיון – מפלדה מצולעת. חוזק התכן: fsd = 435 MPa (4350 kg/cm²).

ds = ds' = 3 cm.

חובה לציין את היחידות בכל חישוב! אי־ציון היחידות יוריד ניקוד!

שימו לב שאין המשכיות בין המפלסים.

תיאור התרשים (למי שאינו רואה את הציור): בתוכנית מסומנים שמונה צירי עמודים (1–8). בצד שמאל של התוכנית עוברת קורה סמויה ק-C ברוחב 60 ס"מ ובגובה 36 ס"מ (על צירי העמודים 6, 4, 1); במרכז התוכנית עוברת קורה ק-B ברוחב 30 ס"מ ובגובה 210 ס"מ — היא קיר המדרגה שבין שני המפלסים (על צירי העמודים 7, 2); בצד ימין עוברת קורה סמויה ק-A ברוחב 60 ס"מ ובגובה 36 ס"מ (על צירי העמודים 8, 5, 3). הצלעות הראשיות מתוחות בניצב לשלוש הקורות האלה, כלומר לרוחב התוכנית; הצלעות המחלקות ניצבות להן.

שרשרת המידות האופקית שמתחת לתוכנית היא: 60 · 525 · 30 · 720 · 60 · 180 ס"מ (60 = רוחב ק-C, 525 = המפתח הפנוי של המפלס העליון, 30 = רוחב ק-B, 720 = המפתח הפנוי של המפלס התחתון, 60 = רוחב ק-A, 180 = אורך הזיז שמעבר לק-A עד לקצה החופשי). שרשרות המידות האנכיות הן 20 · 505 · 20 · 435 · 20 בצד שמאל, 90 · 820 · 90 במרכז, ו-20 · 470 · 20 · 470 · 20 בצד ימין — כל שלושתן מסתכמות ב-1000 ס"מ.

חתך א-א מראה את שני המפלסים: המפלס העליון ברום +4.74 והמפלס התחתון ברום +3.00, שניהם בעובי 36 ס"מ, כשקורה ק-B מפרידה ביניהם. החתך בצלע הראשית נותן: עובי כולל 36 ס"מ, חלל בלוק בגובה 30 ס"מ, לוח עליון (טופינג) בעובי 6 ס"מ, ורוחבים 18 · 50 · 18 ס"מ — כלומר מרווח צירי בין הצלעות bf = 18 + 50 = 68 ס"מ.

מוסכמת יחידות (חובה!): השאלון מתיר שתי מערכות יחידות ומוריד ניקוד על ערבוב ביניהן באותה שאלה. כאן עובדים ביחידות ישנות — טון, טון·מטר, מטר, ט/סמ"ר — ולצד כל ערך מצוינת גם המקבילה בק"נ, כפי שהשאלון עצמו מדפיס. המרות: 1 טון = 10 ק"נ · fsd = 435 מגפ"ס = 4.35 ט/סמ"ר · fcd(ב-30) = 13.0 מגפ"ס = 1300 ט/מ"ר. לטבלה 6.12 בלבד נכנסים ביחידות שבהן היא מודפסת — ק"נ/מ"ר.
