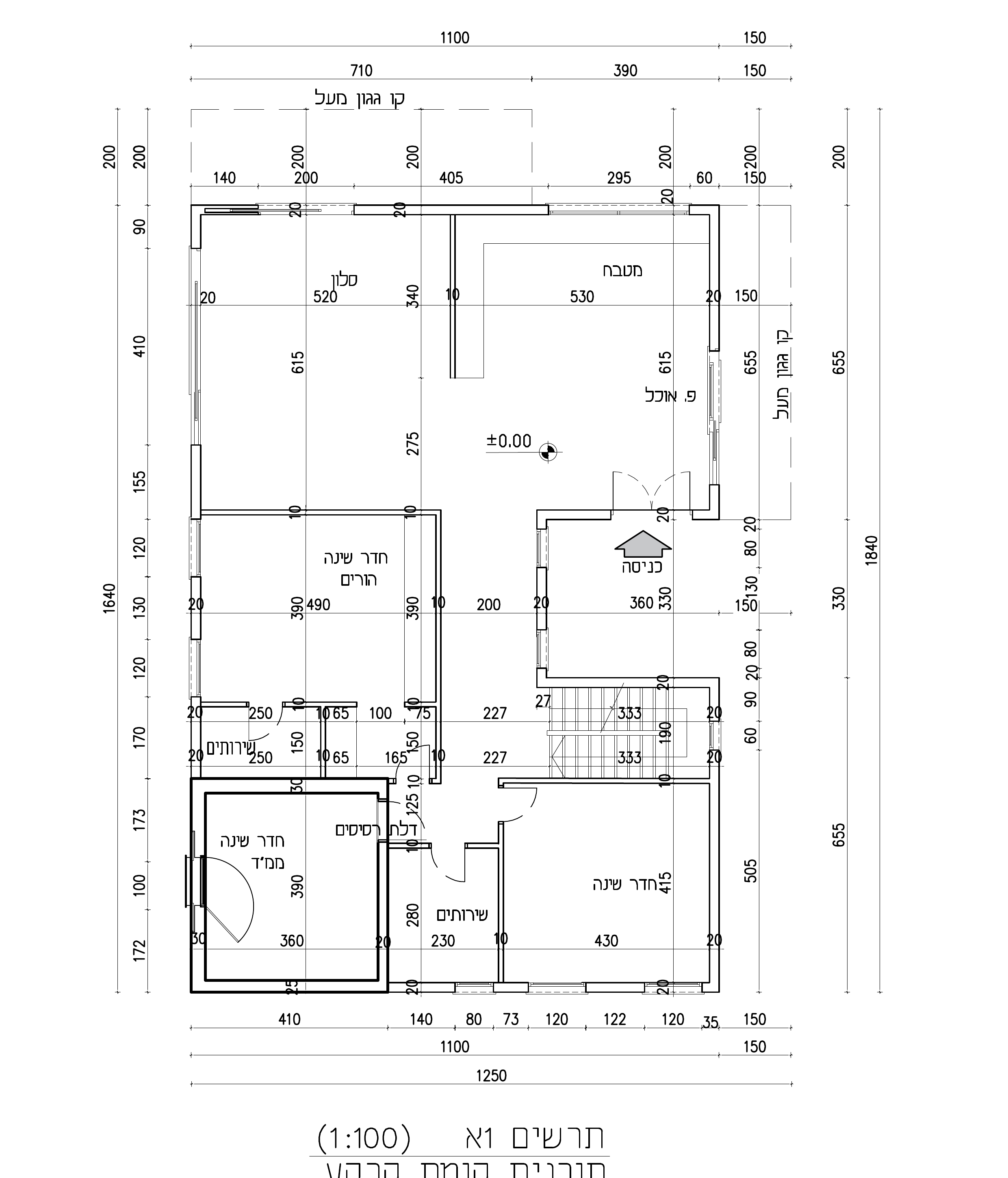

בתרשים מספר 1א מסורטטת תוכנית קומת קרקע בבית מגורים בן קומה אחת עם יציאה לגג.
בתרשים מספר 1א מסורטטת תוכנית קומת קרקע בבית מגורים בן קומה אחת עם יציאה לגג.
המדרגות, קירות המדרגות והקרוי של היציאה לגג, עשויים מקונסטרוקצייה קלה ואין להתחשב בהם בתכנון התקרה.

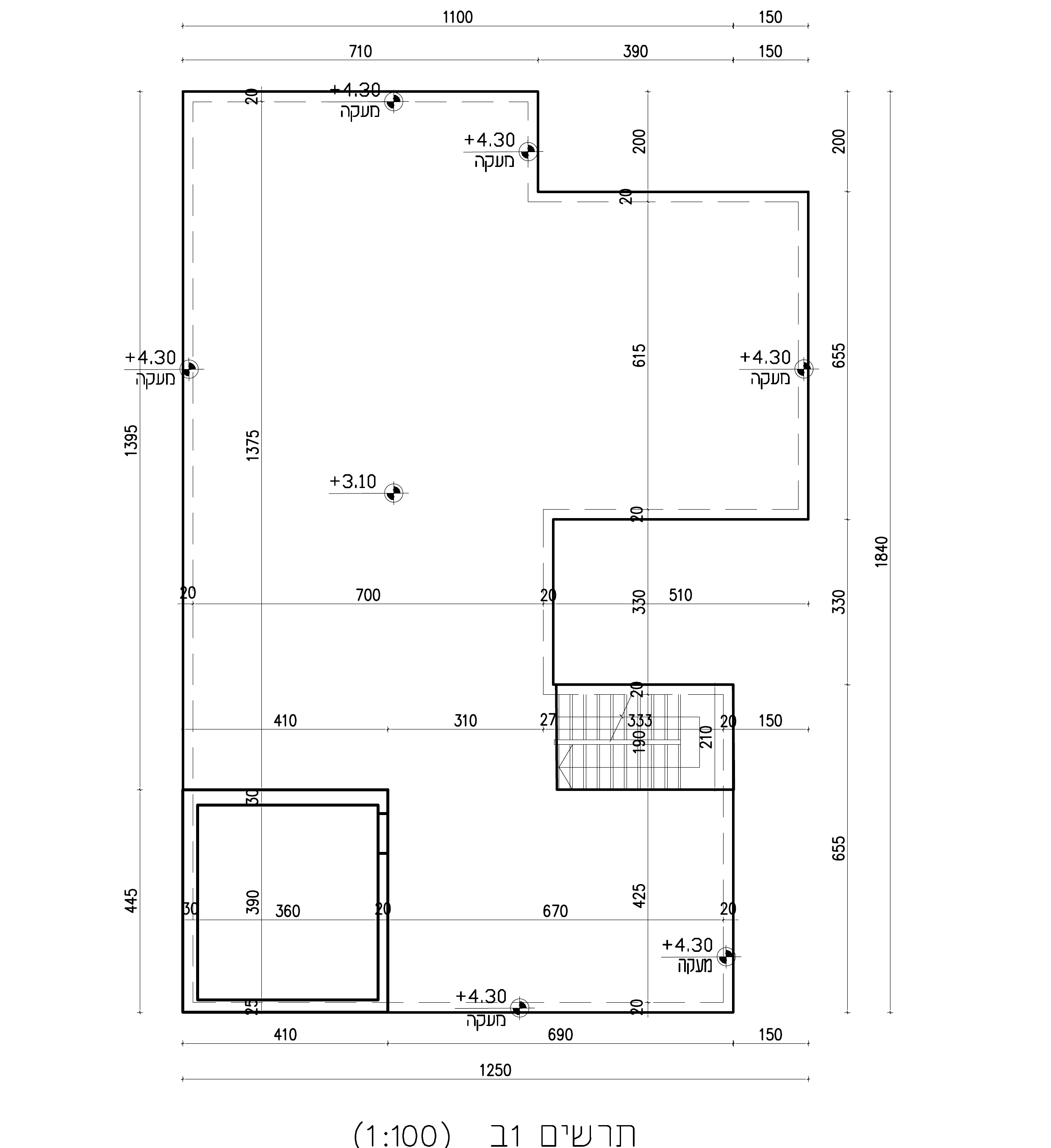

בתרשים מספר 1ב מסורטטת תוכנית תקרת קומת הקרקע המהווה את גג המבנה.
נתונים:
- סוג הבטון ב-30, האגרגט גירי.
- הקירות והמחיצות בנויים מבלוקים, למעט קירות הממ"ד. עובי תקרת הממ"ד כעובי התקרה ואין צורך לתכנן אותה.
- כל העמודים המתוכננים בבית יהיו במידות 20/60 ס"מ. העמודים יכולים לבלוט מהמחיצות.
- אפשר לבצע קורות תחתונות או עליונות בתחום קירות בעובי 20 ס"מ וכן בהיקף התקרה.
- עומס קבוע בנוסף למשקלה העצמי של התקרה: 4.6 kN/m² (0.46 t/m²).
- עומס שימושי: 2.0 kN/m² (0.20 t/m²).
חובה לציין את היחידות בכל חישוב. אי-ציון היחידות יוריד ניקוד.
הסעיפים הבאים מתייחסים לתקרת קומת הקרקע המהווה את הגג.
⚠️ מוסכמת יחידות (הנחיות כלליות, עמוד 2 של השאלון): מותר להשתמש באחת משתי שיטות היחידות, אך יש להצהיר על כך בעמוד הראשון — "אני משתמש/ת ביחידות החדשות" או "אני משתמש/ת ביחידות הישנות". שימוש לסירוגין בשתי השיטות פוסל את הבחינה. פתרון זה נכתב ביחידות הישנות (טון, ט/מ"ר, טון·מ'). המשקל המרחבי של הבטון מודפס באותו עמוד: γc = 2.5 טון/מ"ק = 25 ק"נ/מ"ק.
🎯 מה השאלה הזאת באמת בודקת. זו שאלת תכן הנדסי, לא שאלת תכן אלמנט: אין לה תשובה אחת נכונה. עמודים, כיווני מתיחה, חלוקה לאזורים וצירי קורות הם החלטות, ומה שנבדק הוא אם ההחלטות עקביות, ניתנות לביצוע ומנומקות. סעיפים ה׳–ז׳ הם חישוביים, אך הם מותנים בסכמה שבחרתם — ולכן חובה לפתור אותם על הסכמה שלכם ולא על אחרת.
הוסיפו לתרשים מספר 1א את כל העמודים הדרושים לפתרון הנדסי של התקרה ומספרו אותם. העתיקו את העמודים ומספריהם לתרשים מספר 1ב. סרטטו את העמודים בקנ"מ 1:100.
קבעו את כיווני המתיחה של התקרה וסמנו אותם על תרשים מספר 1ב.
בחרו את סוג התקרה המתאים והסבירו את בחירתכם.
חלקו באופן ברור את התקרה לאזורים בעזרת סכמות סטטיות מתאימות.
סרטטו על גבי תרשים מספר 1ב את כל הסכמות הסטטיות של התקרה, סמנו את צירי הקורות הפנימיות ותנו שם לכל סכמה סטטית של התקרה ולכל קורה פנימית שבחרתם.
סרטטו על גבי הדפים הריקים שבשאלון את הסכמות הסטטיות של התקרה.
סרטטו על גבי הדפים הריקים שבשאלון את הסכמות הסטטיות של הקורות הפנימיות.
הסכמות יכללו את שם הסכמה, המפתחים ושמות הסמכים.
על פי הסכמות הסטטיות שקבעתם, בחרו את המפתח השקיל שעל פיו הייתם מתכננים את עובי התקרה.
אם בחרתם לתכנן תקרת צלעות, השתמשו בנתונים הבאים:
- רוחב הצלע הוא 16 ס"מ
- המשקל המרחבי של הבלוקים בתקרה הוא: 4.0 kN/m³ (0.40 t/m³)
- ומידות הבלוקים הן: 30/50/H
חשבו את העובי המינימלי של התקרה על פי שקולי הכפף לפי ת"י 466 וסרטטו את חתך התקרה בעובי שבחרתם.
חשבו את העומס המועבר מהתקרה לקורה הפנימית עם המפתח השקיל המקסימלי בלבד, ללא משקלה העצמי של הקורה. (אם יש יותר מקורה אחת עם המפתח השקיל המקסימלי, בחרו בקורה אחת לשיקולכם).
חשבו את הרוחב המינימלי הדרוש לקורה שבחרתם על פי שקולי הכפף לפי ת"י 466.
רשמו על תרשים מספר 1ב את מידות חתך הקורה הפנימית שחישבתם בסעיף ו׳.
