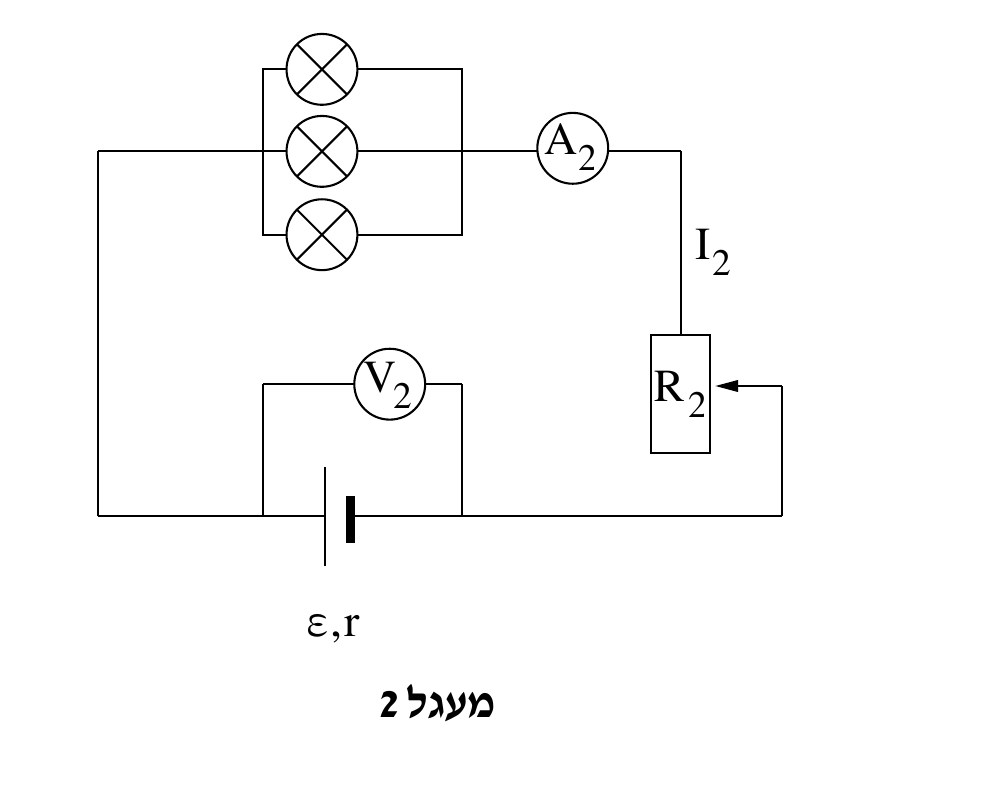

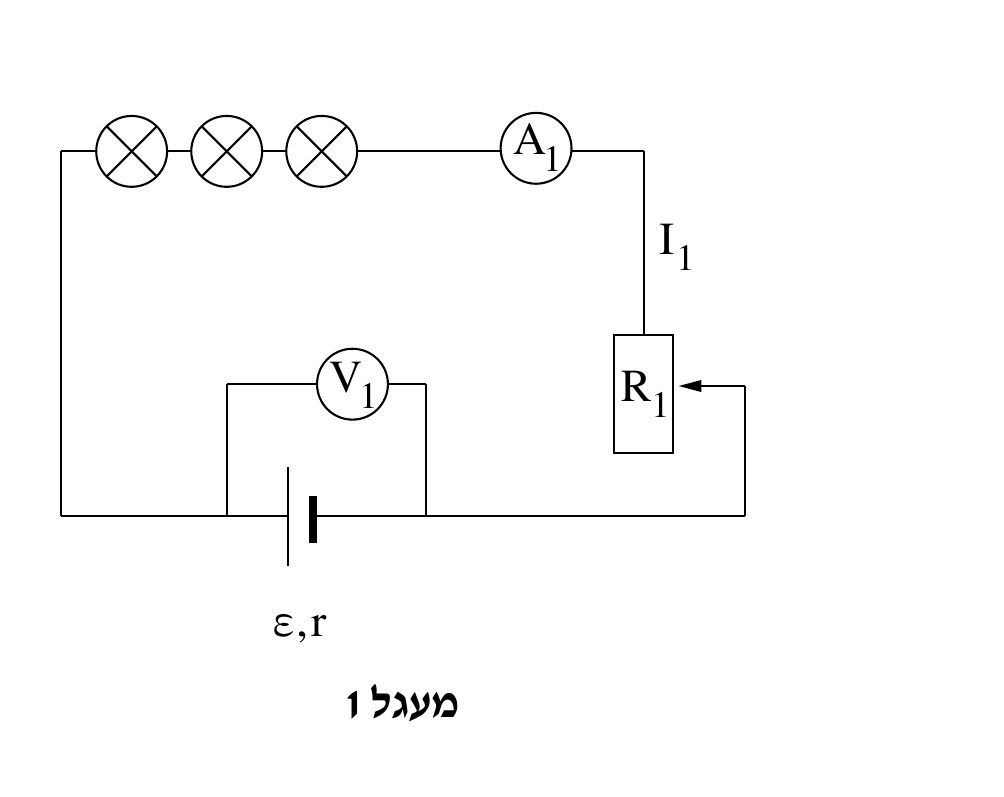

בתרשימים שלפניכם מתוארים שני מעגלים חשמליים שונים, מעגל 1 ומעגל 2, המורכבים מרכיבים זהים: מקור מתח שהכא"מ שלו ε והתנגדותו הפנימית r, שלוש נורות שעל כל אחת מהן רשום 3V ו-2W, נגד משתנה, תילים ומכשירי מדידה אידיאליים.
בתרשימים שלפניכם מתוארים שני מעגלים חשמליים שונים, מעגל 1 ומעגל 2, המורכבים מרכיבים זהים: מקור מתח שהכא"מ שלו ε והתנגדותו הפנימית r, שלוש נורות שעל כל אחת מהן רשום 3V ו-2W, נגד משתנה, תילים ומכשירי מדידה אידיאליים.
שלוש נורות זהות בכל מעגל, על כל אחת רשום 3V ו-2W
בכל אחד משני המעגלים מזיזים את הגררה של הנגד המשתנה עד שכל הנורות מאירות באורן המלא, בהתאם לרשום עליהן; מצב זה אינו משתנה בכל סעיפי השאלה
הוריית המד-מתח במעגל 1 היא V_1=9⅓V, והוריית המד-מתח במעגל 2 היא V_2=4V (נתון לפני חלק ב)
חשבו את I_1, הוריית המד-זרם במעגל 1, ואת I_2, הוריית המד-זרם במעגל 2.
נתון: הוריית המד-מתח במעגל 1 היא V_1=9⅓V, והוריית המד-מתח במעגל 2 היא V_2=4V.
סעיף ב. חשבו את R_1, ההתנגדות של הנגד המשתנה במעגל 1, ואת R_2, ההתנגדות של הנגד המשתנה במעגל 2.
קבעו באיזה משני המעגלים, מעגל 1 או מעגל 2, ההספק המושקע על ידי מקור המתח גדול יותר, וחשבו פי כמה ההספק המושקע גדול יותר.
קבעו באיזה משני המעגלים, מעגל 1 או מעגל 2, ההספק המבוזבז בתוך מקור המתח גדול יותר, וחשבו פי כמה ההספק המבוזבז גדול יותר.
נצילות המעגל מוגדרת כך: היחס בין ההספק המנוצל על ידי המעגל כולו (נורות ונגד משתנה) לבין ההספק המושקע על ידי מקור המתח. תלמיד טוען שההספק הכולל של הנורות במעגל 1 שווה להספק הכולל של הנורות במעגל 2, ולכן המעגל שבו ההספק המושקע על הנגד המשתנה גדול יותר, הוא המעגל שנצילותו גדולה יותר.
סעיף ה. קבעו אם הטענה נכונה או שגויה. נמקו את קביעתכם.
קבעו באיזה משני המעגלים, מעגל 1 או מעגל 2, הנצילות גדולה יותר. נמקו את קביעתכם.
