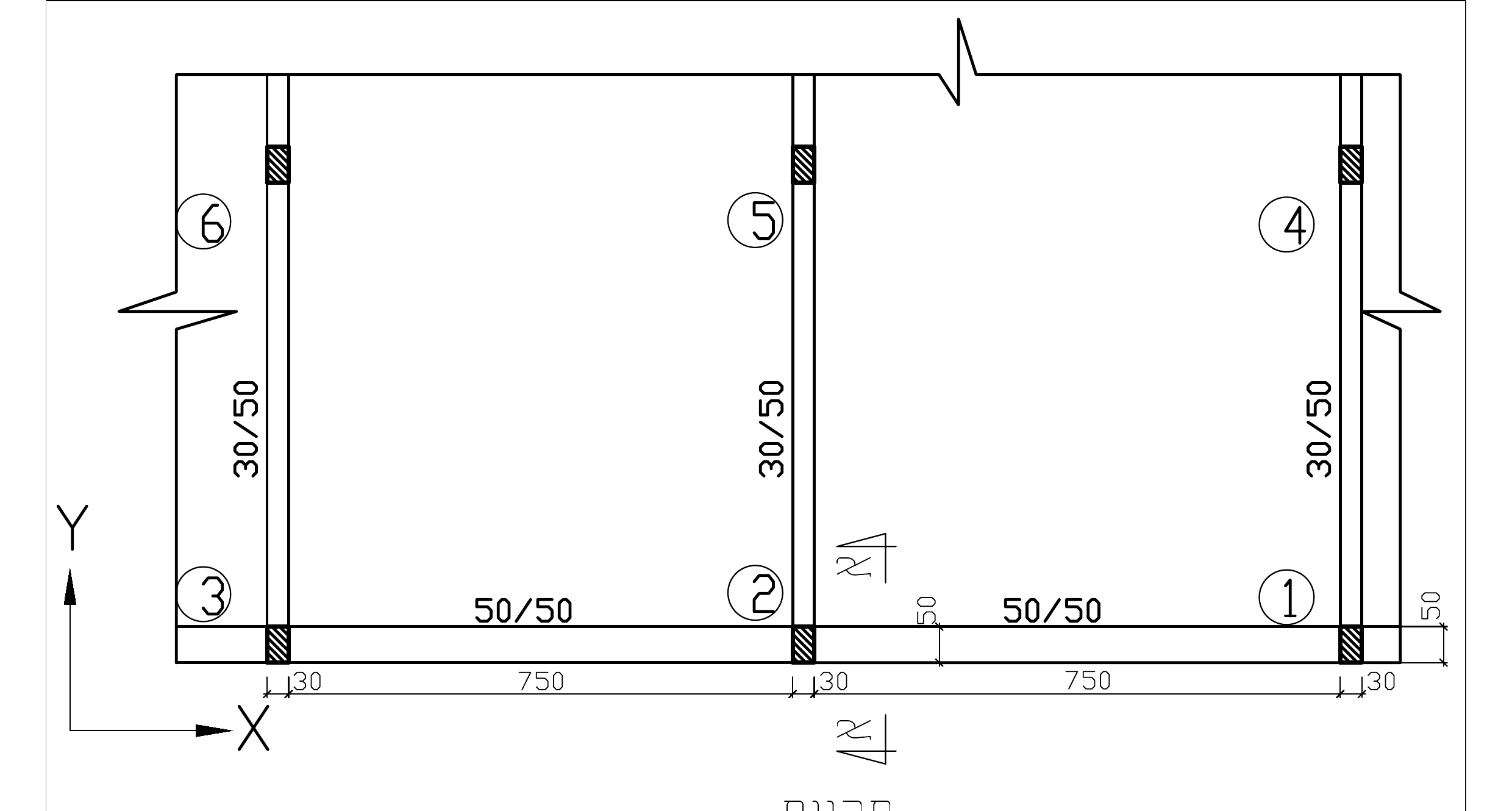

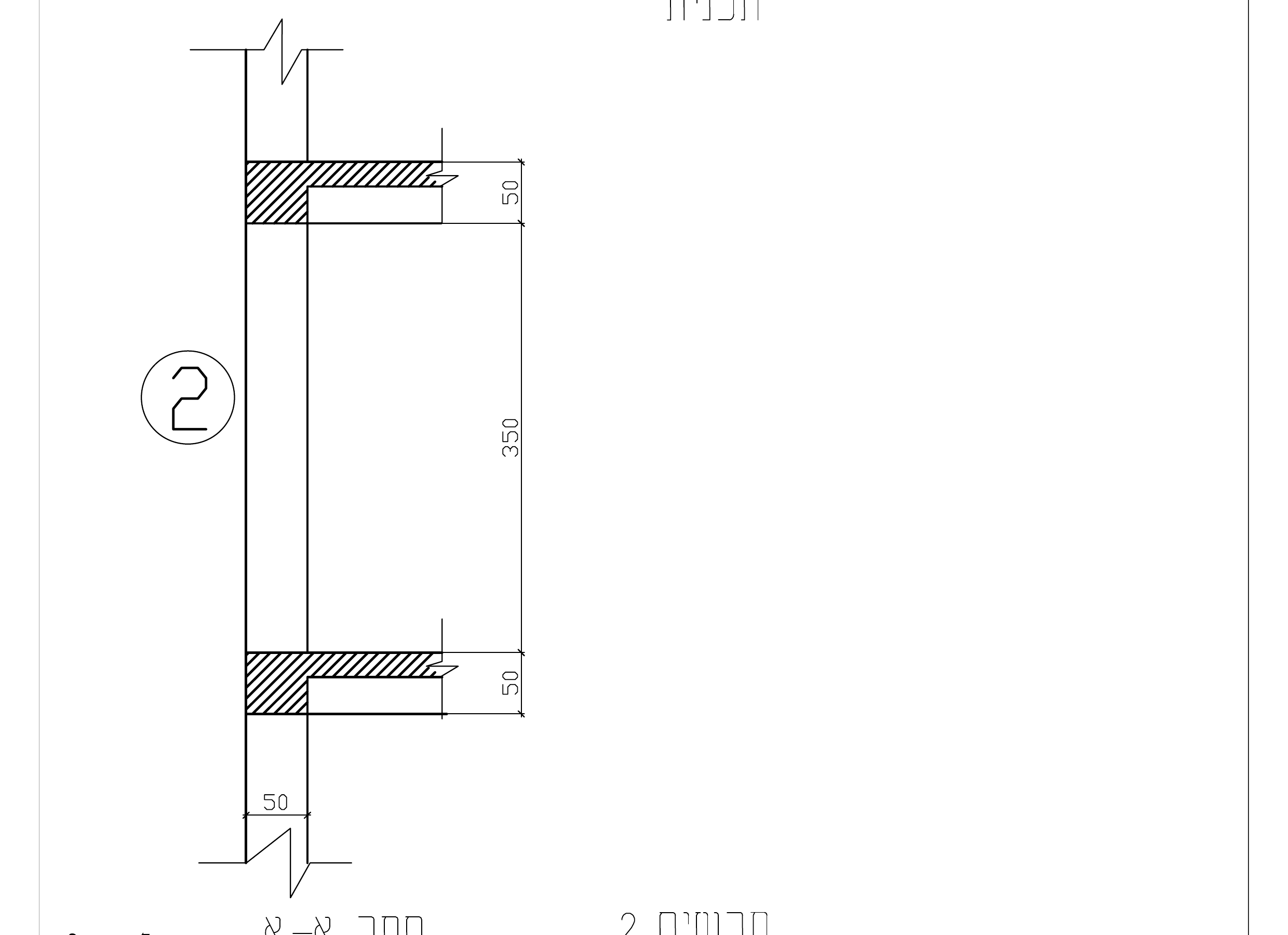

בתרשים 2 מסורטטים קטע מתוכנית קומה טיפוסית של בניין משרדים וחתך א-א.

יש לתכנן את עמוד מספר 2 שמועמס בעומס תכן של 1400 ק"נ (140 טון).

מידות העמוד: 30/50 ס"מ. 5.0 ס"מ=ds=ds'.

העמוד מוחזק בכיוון Y, ואינו מוחזק בכיוון X.

העמוד מתוכנן מבטון ב-30 (אגרגט גירי), והזיון — מפלדה מצולעת. (חוזק התכן: fsd = 435 MPa).

חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד נקודות.

נתון עבור שני הכיוונים: A=0.7, B=1.56, C=0.7.

יחידות: הפתרון נכתב בשיטת היחידות החדשות — kN, kN·m, MPa (מגפ"ס). בבחינה חובה להצהיר על שיטת היחידות ולא לערבב שיטות. חומרים: ב-30 → fcd = 13.0 MPa, fsd = 435 MPa (מודפס בשאלון). המשקל המרחבי של הבטון אינו מודפס בטופס — הפתרון נוקט γc = 25 kN/m³ ומצהיר על כך.
