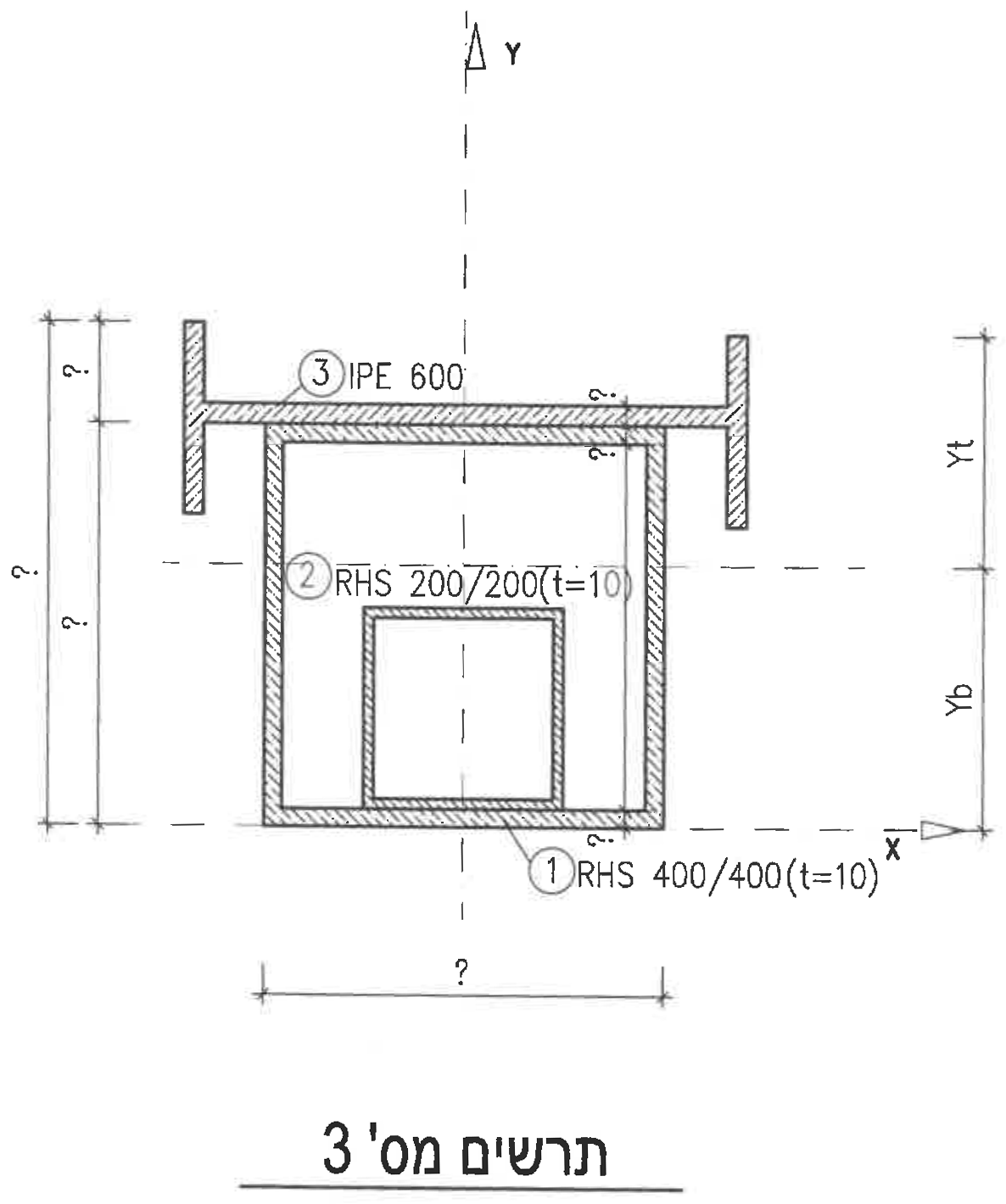

בתרשים מספר 3 מסורטט חתך קורה אשר מורכב משלושה פרופילים (הנתונים בתרשים הם במ"מ).

סרטטו במחברתכם את החתך המופיע בתרשים מספר 3. השלימו, בס"מ, את כל המידות המסומנות בתרשים 3 (מסומנות כסימן שאלה).

חשבו את מרכז הכובד של החתך Yb. השלימו בסרטוט את המידות שחישבתם — Yt, Yb.

חשבו את מומנט האינרציה Ix.

חשבו את מומנט האינרציה Iy.

נתון: מומנט האינרציה Ix=200,000 cm⁴, מומנט התנגדות בסיב העליון Wxt=7,000 cm³, מומנט התנגדות בסיב התחתון Wxb=8,000 cm³. עבור נתונים אלה חשבו את: Yt, Yb — ערכי מרכז הכובד של החתך הנתון בסעיף זה.

נתון מומנט חיובי שגודלו הוא: M=1200 kN·m (120 t·m). עבור הנתונים בסעיף זה חשבו את המאמץ הקיים בסיב העליון ובסיב התחתון. אם המאמץ הקיים גדול מהמאמץ המותר, כתבו איפה יש לתת חיזוק בקורה — בסיב העליון או בסיב התחתון. הסבירו את תשובתכם.
