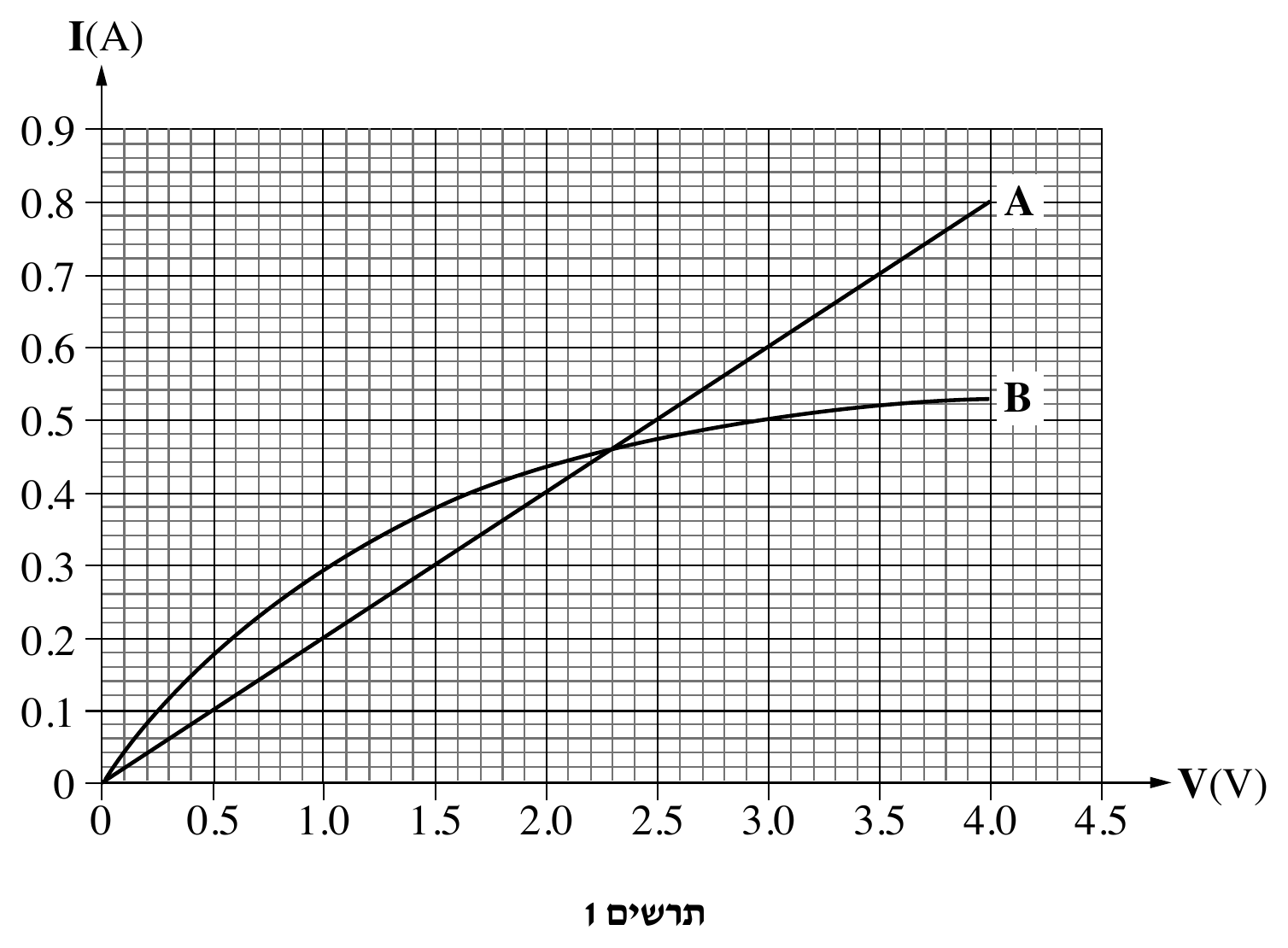

נתונים שני רכיבים חשמליים לא ידועים A ו-B. גרף הזרם כתלות במתח (גרף אופיין) של כל אחד משני הרכיבים מתואר בתרשים 1.

ענו על הסעיפים שלפניכם באמצעות הגרף.

סעיף א. קבעו לאיזה מן הרכיבים A או B יש התנגדות קבועה. נמקו את קביעתכם.

נתון כי הרכיב שהתנגדותו קבועה הוא תיל מוליך שממדיו: אורך ℓ = 2 m, שטח חתך A = 0.45 mm^2 .

סעיף ב. חשבו את ההתנגדות הסגולית של התיל.

תלמידים חיברו שני מעגלים שונים. בכל אחד מן המעגלים הם השתמשו ברכיבים האלה: A ו-B, מקור מתח בעל כא"מ ε שהתנגדותו הפנימית r, ומכשירי מדידה (המכשירים לא מוצגים בתרשימים). המעגל הראשון שחיברו התלמידים מתואר בתרשים 2. התלמידים מדדו באמצעות וולטמטר אידיאלי את המתחים על רכיב A ועל רכיב B וראו שהמתחים שנמדדו שווים זה לזה.

סעיף ג. חשבו את מתח הדקי המקור V_MN .

המעגל השני שחיברו התלמידים מתואר בתרשים 3. התלמידים מדדו באמצעות וולטמטר אידיאלי את המתח על רכיב A וראו שהמתח הוא V = 3.5 V .

סעיף ד. חשבו את הזרם שזורם דרך מקור המתח במעגל זה.

חשבו את הכא"מ ε ואת ההתנגדות הפנימית r של מקור המתח.

התלמידים חיברו שוב את המעגל הראשון המתואר בתרשים 2. התלמידים מדדו את המתח על הרכיב שהתנגדותו קבועה באמצעות וולטמטר לא אידיאלי.

סעיף ו. קבעו אם המתח שנמדד במדידה זו גדול, קטן או שווה למתח שנמדד על רכיב זה במדידה באמצעות הוולטמטר האידיאלי במעגל הראשון. נמקו את קביעתכם.
