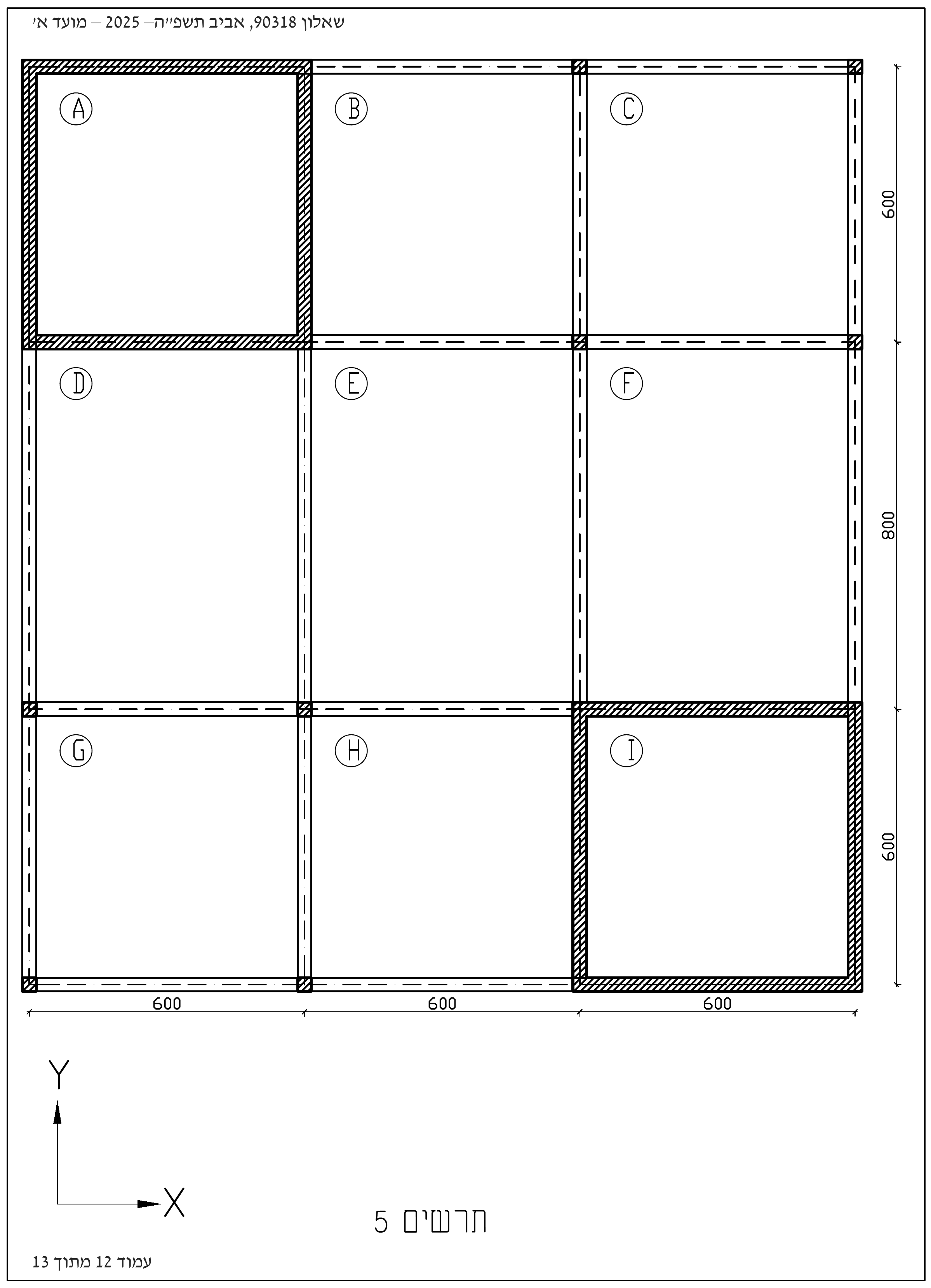

בתרשים מספר 5 מסורטטת תקרה מקשית דו-כיוונית בעובי H=16 cm. התקרה נשענת על קורות תחתונות כפי שמוראה בתרשים 5.

העומס הקבוע על התקרה, נוסף על משקלה העצמי, הוא: 4.2 kN/m² (420 kg/m²). העומס השימושי על התקרה הוא 3.8 kN/m² (380 kg/m²). העומסים הם אופייניים.

סוג הבטון: ב-30 (אגרגט גירי), והזיון הוא מפלדה מצולעת ובעלת חוזק תכן fsd=435 MPa (4350 kg/cm²). אפשר להניח כי dsx=dsy= 3.0 ס"מ.

אין להתחשב במצבי עמיסה מסוכנים.

אין לשנות את מידות חתך התקרה במהלך פתרון השאלה.

שדות A ו-I הם תקרות מרחב מוגן לא לתכנון (חובה להתייחס אליהם כשדה רותם עבור שאר השדות).

נתון (לסעיפים ב-ד): התקרה עמוסה על כל חלקיה בעומס תכן Fd = 18.0 kN/m² (1.8 t/m²).

חובה לציין את היחידות בכל חישוב! אי-ציון היחידות יוריד ניקוד!

⚠️ מוסכמת יחידות: חובה להצהיר בעמוד הראשון באיזו מערכת יחידות בחרתם. ערבוב בין המערכות — באותה שאלה או בשאלות שונות — פוסל את הבחינה.
