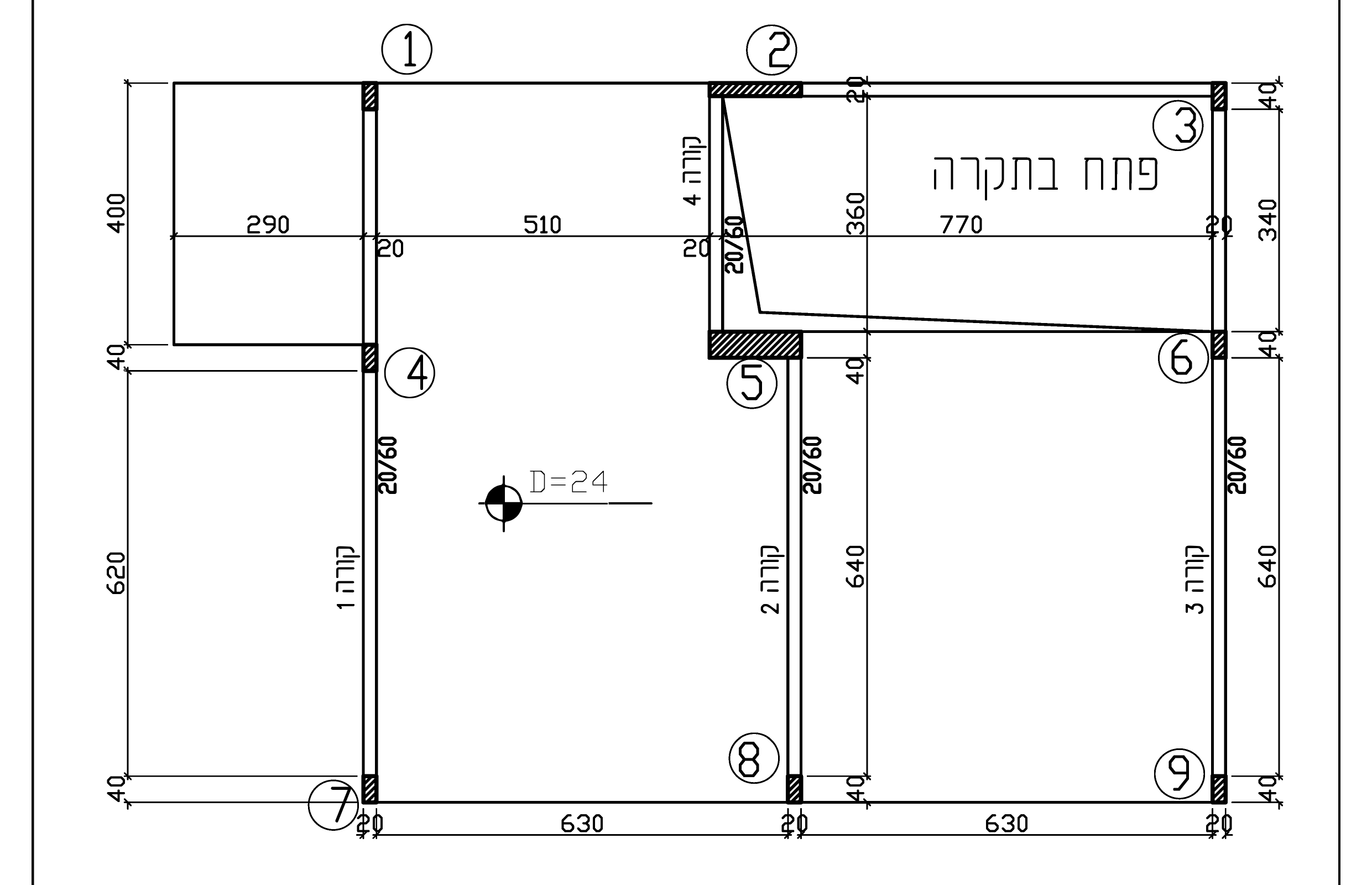

בתרשים לשאלה 2 מסורטטת תקרה מקשית בעובי 24 ס"מ.
בתרשים לשאלה 2 מסורטטת תקרה מקשית בעובי 24 ס"מ.
העומס הקבוע על התקרה, נוסף על משקלה העצמי, הוא 3.0 kN/m² (300 kg/m²). העומס השימושי על התקרה הוא 2.0 kN/m² (200 kg/m²). העומסים הם אופייניים. סוג הבטון: ב-30 (אגרגט גירי), ds = ds' = 3 cm. הפלדה מצולעת בעלת חוזק תכן: fsd = 435 MPa (4350 kg/cm²).
⚠️ הוראת השאלון: אין להתייחס למגבלת התקן שבטבלה 6.10 לגבי היחס בין אורך הזיז לאורך השדה הצמוד.
חובה לציין את היחידות בכל חישוב! אי-ציון היחידות יוריד ציון.
⚠️ מוסכמת יחידות: השאלון מתיר שתי מערכות יחידות ומוריד נקודות על ערבוב ביניהן. הפתרון שלפניכם כתוב כולו ביחידות הישנות (טון, טון·מ', ט/מ"ר, ט/סמ"ר), כמו המפתח הרשמי של הבחינה:
fcd(ב-30) = 13.0 מגפ"ס = 1300 ט/מ"ר,fsd = 435 מגפ"ס = 4.35 ט/סמ"ר.
סרטטו את הסכמות הסטטיות של התקרה במחברת ורשמו את המפתח השקיל המקסימלי (L0 max).
בדקו האם עובי התקרה עונה על דרישות הכפף של ת"י 466.
נתון: התקרה עמוסה על כל חלקיה בעומס תכן Fd = 16 kN/m² (1.6 t/m²).
חשבו וסרטטו את כוחות הגזירה ואת מהלך המומנטים.
חשבו את שטח הזיון החיובי הדרוש ובחרו מוטות זיון בקוטר 14 מ"מ.
חשבו את שטח הזיון השלילי הדרוש ובחרו מוטות זיון בקוטר 16 מ"מ.
חשבו את עומס השרות המועבר לקורה 2 ובדקו האם גובה הקורה מתאים לגובה הנתון (יש להזניח את המשקל העצמי של הקורה).
