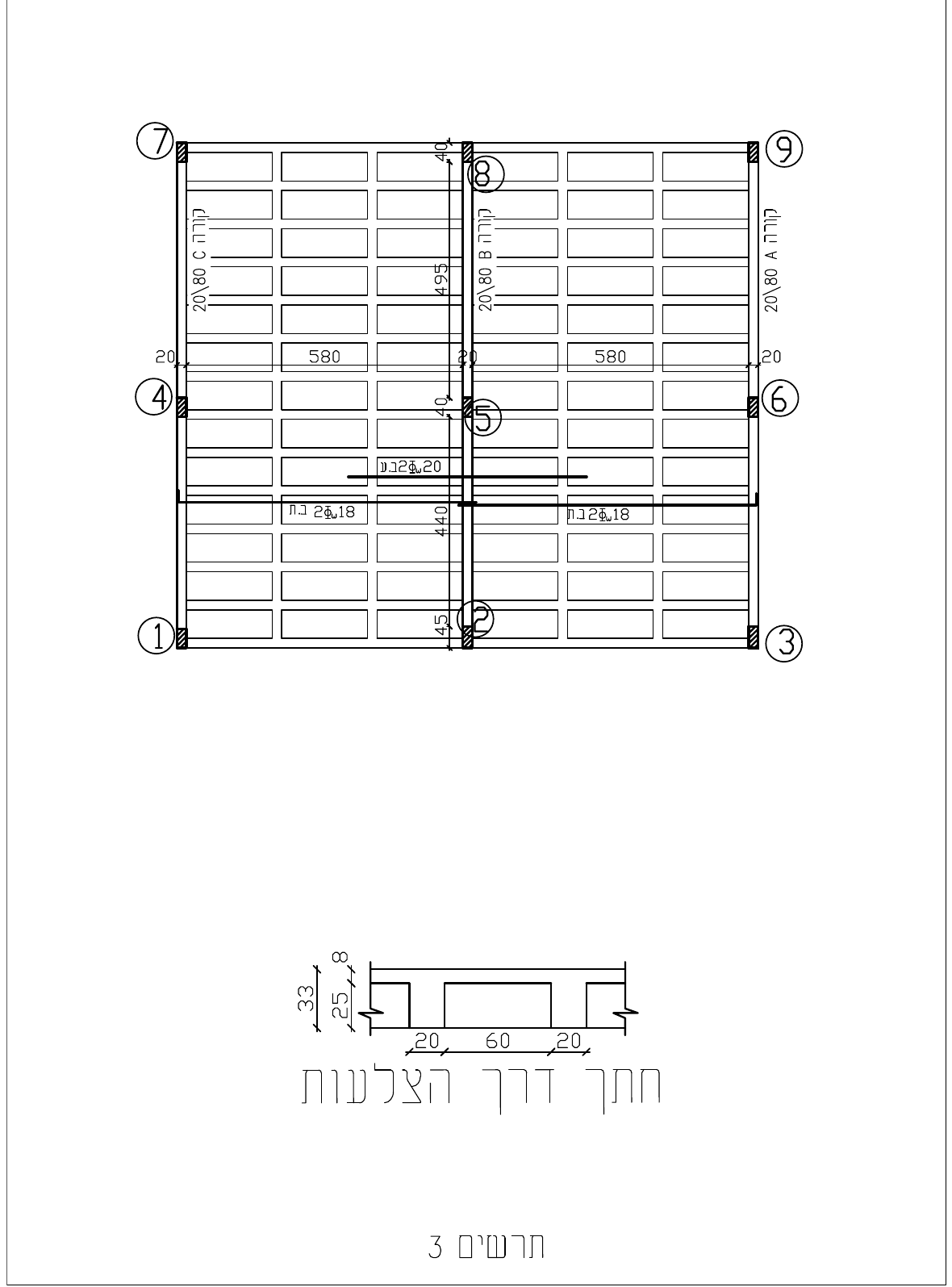

בתרשים 3 מסורטטת תקרת צלעות חד-כיוונית. עובי התקרה הוא 33.0 ס"מ, גובה הבלוקים הוא 25.0 ס"מ ומשקלם המרחבי הוא 3.5 ק"נ למ"ק (350 ק"ג למ"ק).
בתרשים 3 מסורטטת תקרת צלעות חד-כיוונית. עובי התקרה הוא 33.0 ס"מ, גובה הבלוקים הוא 25.0 ס"מ ומשקלם המרחבי הוא 3.5 ק"נ למ"ק (350 ק"ג למ"ק).
התקרה מועמסת על כל שטחה במשקלה העצמי ובעומס קבוע נוסף: 3.00 ק"נ למ"ר (300 ק"ג למ"ר).
אין לחשב מצבי העמסה מסוכנים במהלך פתרון השאלה. העומסים הם עומסים אופייניים.
סוג הבטון הוא ב-30 (אגרגט גירי), והפלדה – מצולעת (חוזק התכן: ).
ds=ds' = 3.0 ס"מ.
יש לתת את התשובות עבור העומס בק"נ למ"ר או טון למ"ר.
חשבו מהו העומס השימושי, שמותר להעמיס על התקרה, לפי דרישת הכפף של ת"י 466.
עבור עומס תכן : חשבו ושרטטו מהלך מומנטים עבור צלע אופיינית.
חשבו מהו העומס השימושי שמותר להעמיס על התקרה לפי מוטות הזיון התחתונים שבתקרה.
חשבו מהו העומס השימושי שמותר להעמיס על התקרה לפי מוטות הזיון העליונים שמעל הקורה.
קבעו מהו העומס השימושי המרבי שאפשר להעמיס על התקרה לפי סעיפים א', ג', ד'.
חשבו את הזיון הנדרש בצלע מחלקת וסרטטו אותו בחתך במחברת.
