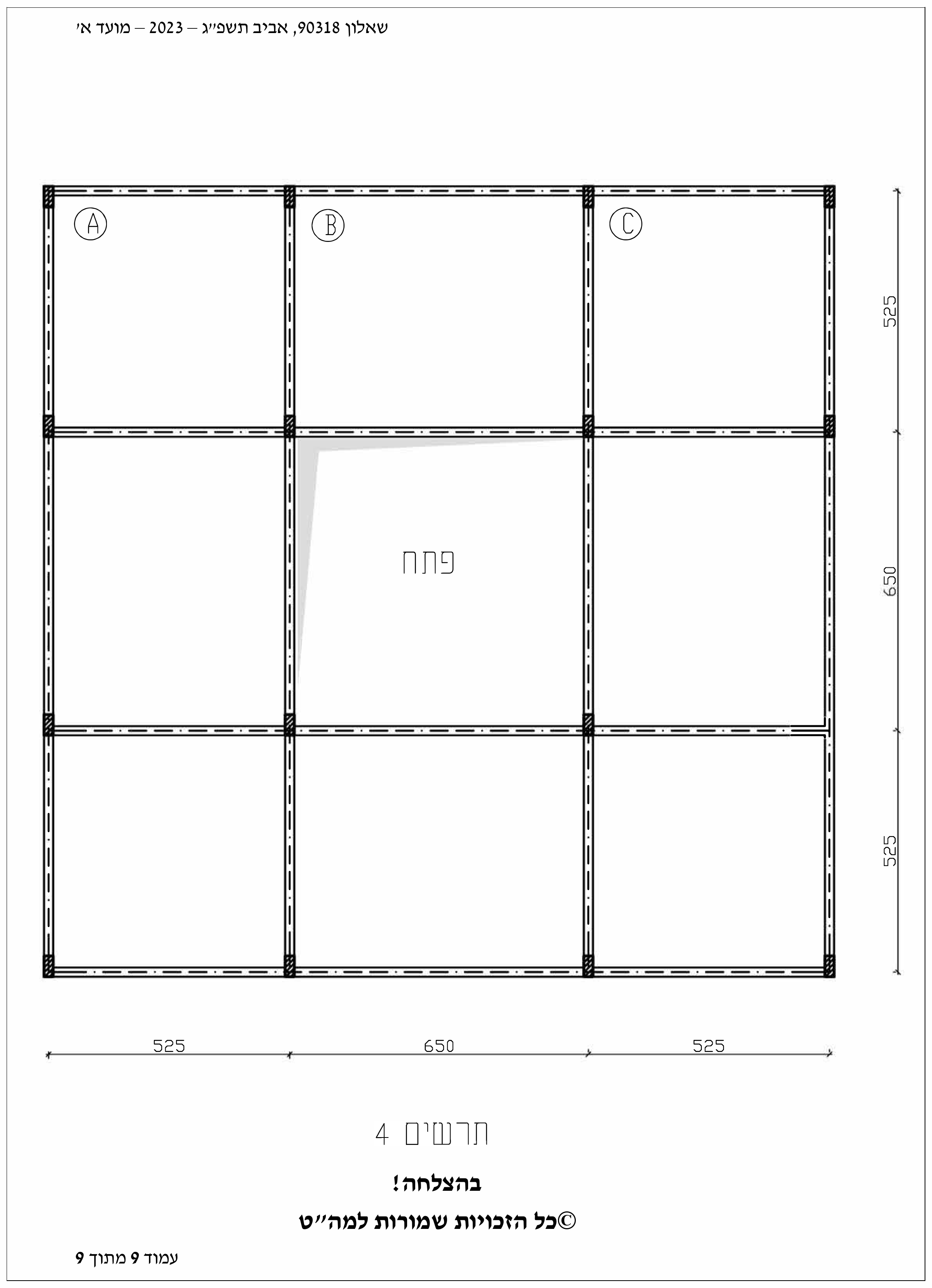

בתרשים לשאלה 4 מסורטטת תקרת מקשית.
בתרשים לשאלה 4 מסורטטת תקרת מקשית.
העומס הקבוע על התקרה, נוסף על משקלה העצמי, הוא: 5.5 ק"נ למ"ר (550 ק"ג למ"ר). העומס השימושי על התקרה הוא 4.5 ק"נ למ"ר (450 ק"ג למ"ר). העומסים הם אופייניים.
סוג הבטון: ב-30 (אגרגט גירי), והפלדה — מצולעת (חוזק התכן: fsd = 435 [MPa]).
אפשר להניח: dsx = dsy — 3.0 ס"מ.
אין להתחשב במצבי עמיסה מסוכנים.
אין לשנות את מידות חתך התקרה במהלך פתרון השאלה.
חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד נקודות.
עבור סעיפים ב' עד ה' נתון: תקרה בעובי של 14 ס"מ. נתון: התקרה עמוסה על כל חלקיה בעומס תכן: Fd = 20.0 ק"נ למ"ר (2.0 טון למ"ר).
⚠️ מוסכמת יחידות. השאלון מתיר שתי מערכות יחידות ומוריד נקודות על ערבוב ביניהן. הפתרון כאן כתוב כולו ביחידות ה"ישנות" — טון, טון·מ', ט/מ"ר, ט/סמ"ר — כי בהן כתוב המפתח הרשמי של הבחינה הזו.
fcd(ב-30) = 13.0 מגפ"ס = 1300 ט/מ"ר·fsd = 435 מגפ"ס = 4.35 ט/סמ"ר·γc = 2.5 ט/מ"ק.
סרטטו את הסכמות הסטטיות וחשבו את עובי התקרה המינימלי הנדרש משיקולי כפף בשדות: A, B, C.
חשבו את המומנטים החיוביים בשדות A, B, C.
חשבו את המומנטים השליליים בין שדה C ושדה B.
חשבו את המומנטים השליליים בין שדה A ושדה B.
(נתון: תקרה בעובי של 14 ס"מ; התקרה עמוסה על כל חלקיה בעומס תכן Fd = 20.0 ק"נ למ"ר = 2.0 טון למ"ר.)
חשבו את שטח הזיון החיובי בתקרה ובחרו מוטות זיון מתאימים בקוטר של 10 מ"מ.
חשבו את שטח הזיון השלילי הדרוש ובחרו מוטות זיון מתאימים בקוטר של 12 מ"מ.
סרטטו את הזיון שחישבתם בסעיפים ג', ד' במחברת הבחינה.
אין לסרטט על טופס הבחינה.
