שנאים וזרמי קצר›שנאי הספק במתקן

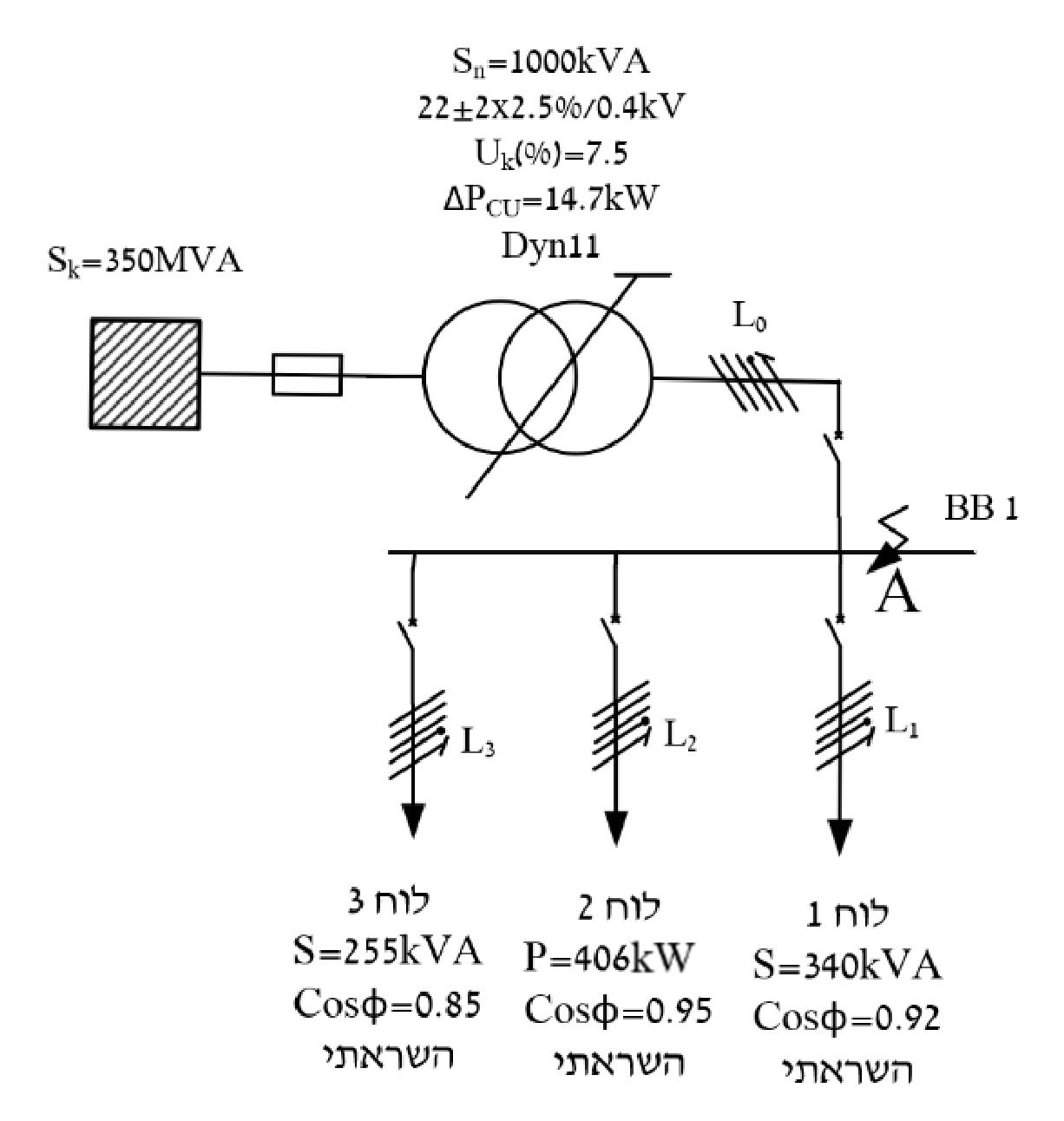

באיור לשאלה 3 נתונה המערכת הבאה. לבניין רב קומות מגיע קו הזנה במתח גבוה. לבניין יש שנאי הספק של $1000 k V A$ , נתוני השנאי מפורטים בסרטוט המצורף. השנאי הוא בעל משנה דרגות לא בעומס $22 \pm 2 \times 2.5%/0.4 k V$ .

פס הצבירה BB1 עשוי מנחושת. מתח ההזנה הנמדד בין הפאזות בצד המתח הגבוה של השנאי הוא $22 k V$ (ללא הפעלת מתקן הצריכה).

הניחו שכל קווי החשמל בעלי התנגדות חשמלית של $0.03Ω/ k m$ והיגב השראתי של $0.12Ω/ k m$ .

$L_{0} = 10 m, L_{1} = 68 m, L_{2} = 53 m, L_{3} = 34 m$

סעיף א

לפי נתוני השאלה קבעו מהי דרגת השנאי בהתאם למתואר בשאלה כך שהמתח בצד המתח הנמוך יהיה הקרוב ביותר ל- $400 V$ בהתאם לנתוני בסרטוט.

סעיף ב

חשבו את זרם הקצר התלת מופעי המתמיד (בהתייחס לסרטוט בלבד) בנקודה A.

סעיף ג

חשבו מהו ערכו המקסימלי של זרם הקצר בלוח בו עכבת לולאת התקלה היא מרבית.

סעיף ד

בלוח 1 קיים ציוד חשמלי הניתן לשליפה. מה המרחק הנדרש בין הלוח לבין הקיר שמולו?

סעיף ה

לבניין קיימת ערכת גנרטור המזינה מעגלי חירום. בלוח החירום קיימת מערכת החלפה אוטומטית. בחדר השנאי קיים השילוט "מוליך האיפוס משמש כהארקת השיטה של הגנרטור". קבעו מהי שיטת ההגנה בפני חשמול של המתקן במשטר תקין ובמשטר גיבוי וכיצד מערכת ההחלפה האוטומטית נדרשת להיות (מספר הקטבים במערכת ההחלפה).
