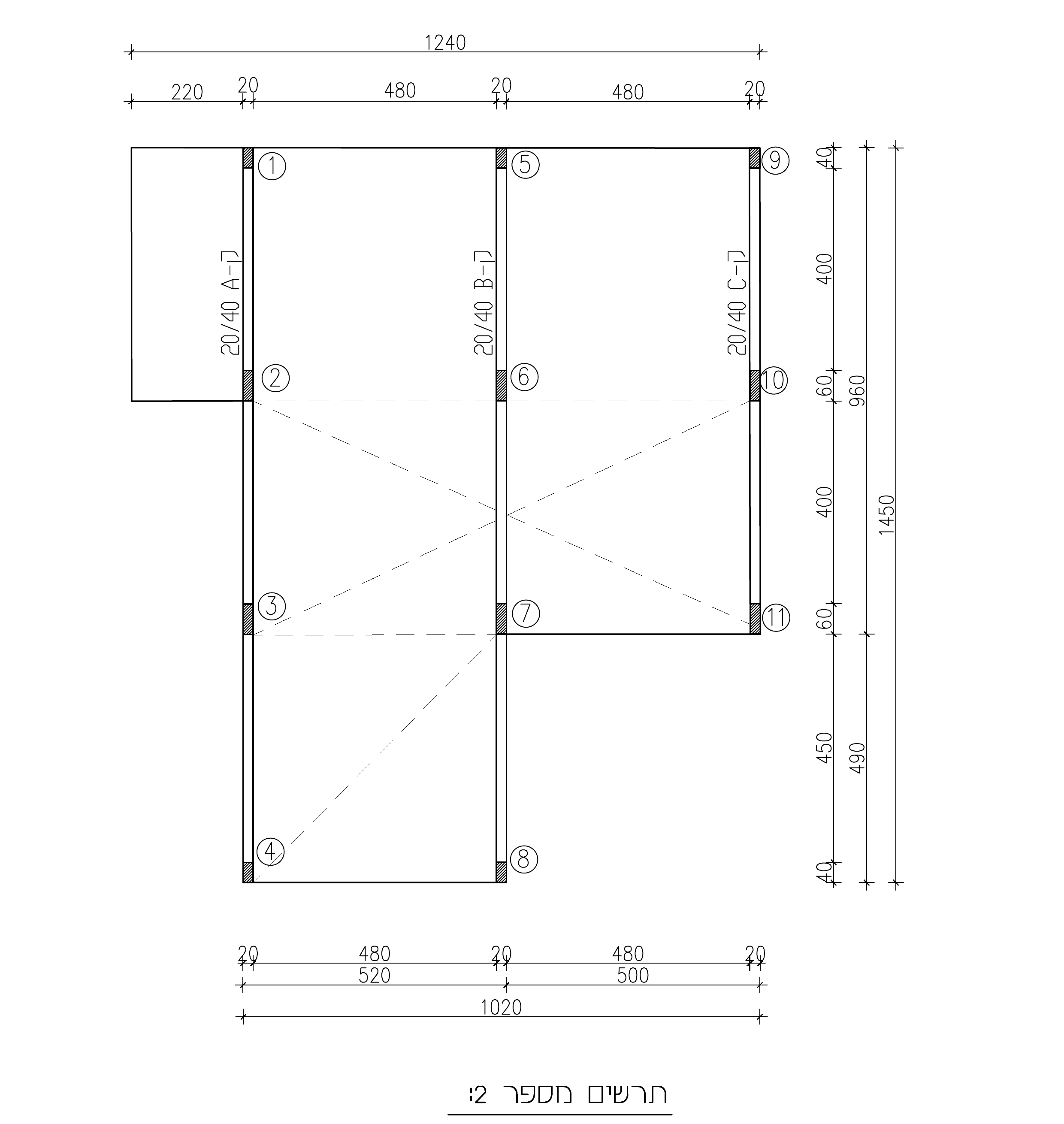

בתרשים לשאלה 2 מסורטטת תקרת מקשית בעובי 21 ס"מ.

העומס הקבוע על התקרה, נוסף על משקלה העצמי, הוא: 2.5 kN/m² (250 kg/m²). העומס השימושי על התקרה הוא 1.5 kN/m² (150 kg/m²). העומסים הם אופייניים.

סוג הבטון: ב-30 (אגרגט גירי), ds=ds'=3 cm. הפלדה מצולעת בעלת חוזק תכן: fsd=435 MPa (4350 kg/cm²).

אין להתייחס למגבלת התקן, בטבלה 6.1, לגבי היחס בין אורך הזיז לאורך השדה הצמוד.

חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד ציון.

נתון (לסעיפים ב', ג', ד'): התקרה עמוסה על כל חלקיה בעומס תכן Fd = 13 kN/m² (1.3 t/m²). סעיפים ב', ג', ד' יחושבו עבור שני חלקים בתקרה: (2-10-11-3) ו-(3-7-8-4) (ראו את סימון החלקים בתרשים מספר 2).

⚠️ מוסכמת יחידות: חובה להצהיר בעמוד הראשון באיזו מערכת יחידות בחרתם. הפתרון כאן כתוב ביחידות הישנות — טון, טון·מ', ט/סמ"ר — ולצידן ערכי SI. ערבוב בין המערכות באותה שאלה מוריד ניקוד. fsd = 435 MPa = 4.35 ט/סמ"ר · fcd(ב-30) = 13.0 MPa = 1300 ט/מ"ר

📌 הערה על הניקוד: כותרת השאלה בטופס מדפיסה 33 נקודות, ואילו הניקוד המודפס ליד ששת הסעיפים מסתכם ב-36 (7+8+8+3+6+4). הפתרון שומר על הערכים המודפסים ליד כל סעיף כלשונם.
