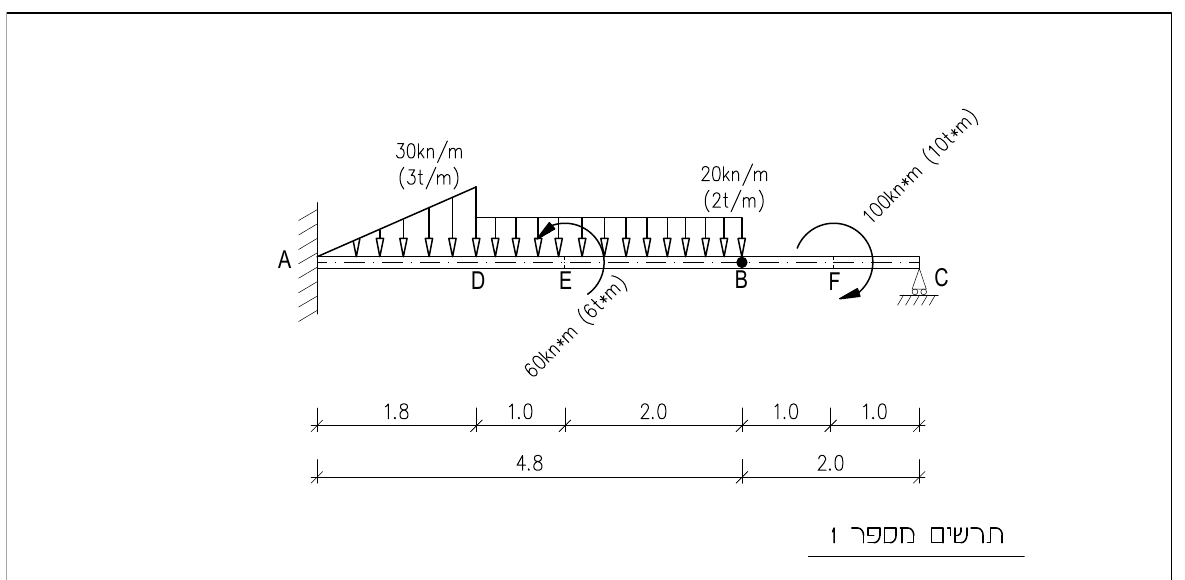

בתרשים מספר 1 נתונה קורת פלדה העשויה מפרופיל IPE (המידות בתרשים הן במטרים).
בתרשים מספר 1 נתונה קורת פלדה העשויה מפרופיל IPE (המידות בתרשים הן במטרים).
בנקודה B יש פרק.
המאמץ המותר בפלדה, ללחיצה ולמתיחה, הוא 1600 ק"ג לסמ"ר (160 מגפ"ס).
חובה לציין את היחידות של כל חישוב. אי-ציון היחידות יוריד נקודות.
סעיף א
חשבו את התגובות בפרק B ובסמכים A, C.
סעיף ב
חשבו וסרטטו את מהלך כוחות הגזירה לאורך הקורה.
סעיף ג
חשבו וסרטטו את מהלך המומנטים לאורך הקורה.
סעיף ד
בחרו פרופיל IPE, עבור המומנט המקסימלי בקורה, כך שהמאמץ הקיים לא יעלה על המאמץ המותר.
סרטטו את פרוס המאמצים, במקום פעולת המומנט המקסימלי, עבור הפרופיל שבחרתם.
סעיף ה
חשבו את המומנט המקסימלי שאותו יכול לקבל הפרופיל שבחרתם בסעיף ד'.
