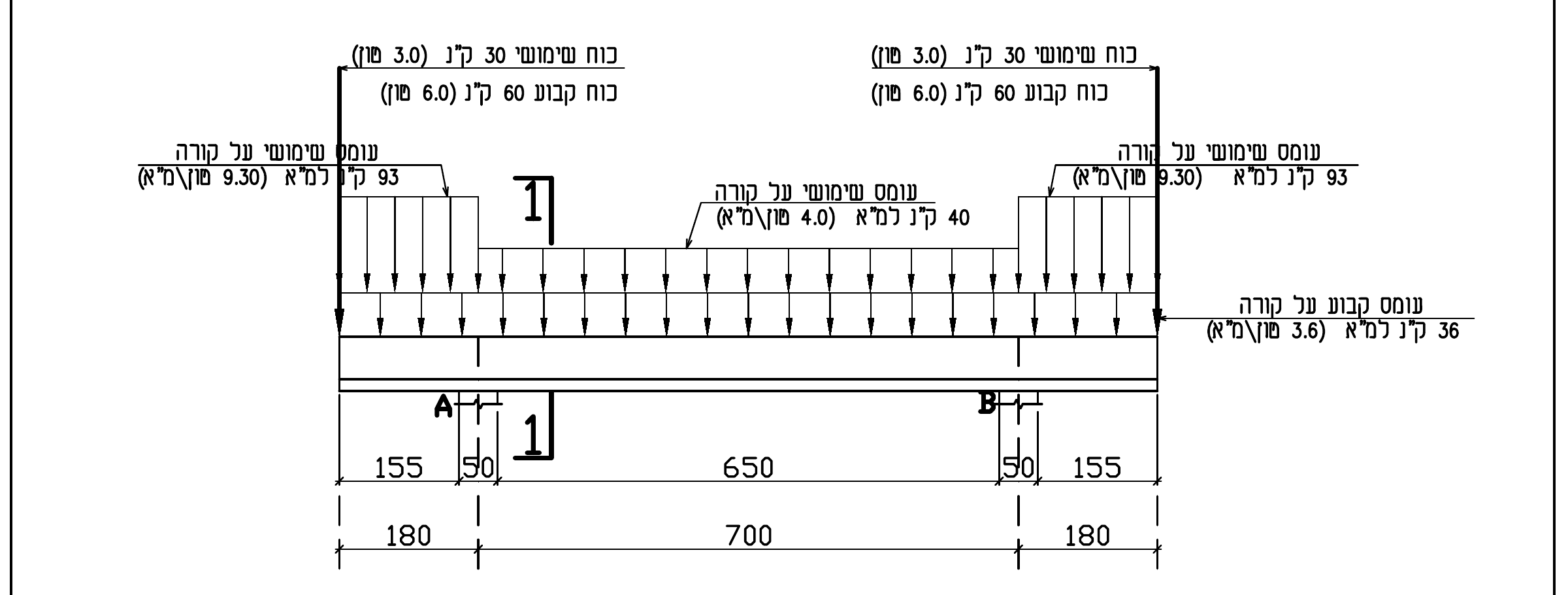

בתרשים מספר 1 מסורטטת קורה על שני סמכים. התרשים כולל מבט על הקורה ועל העומסים האופייניים הפועלים עליה: עומסים המחולקים באופן שווה ועומסים מרוכזים לפי התיאור בתרשים. משקלה העצמי של הקורה כלול בעומס הקבוע. בתרשים מופיע חתך הקורה.

סוג הבטון: ב-30 אגרגט גירי, והזיון הוא מפלדה מצולעת fsd = 435 MPa (4350 kg/cm²). ds = ds' = 3 cm.

שימו לב! אם יש צורך בשתי שכבות זיון, אין צורך לשנות את הגובה הסטטי – d.

חובה לציין את היחידות בכל חישוב! אי-ציון היחידות יוריד ניקוד!

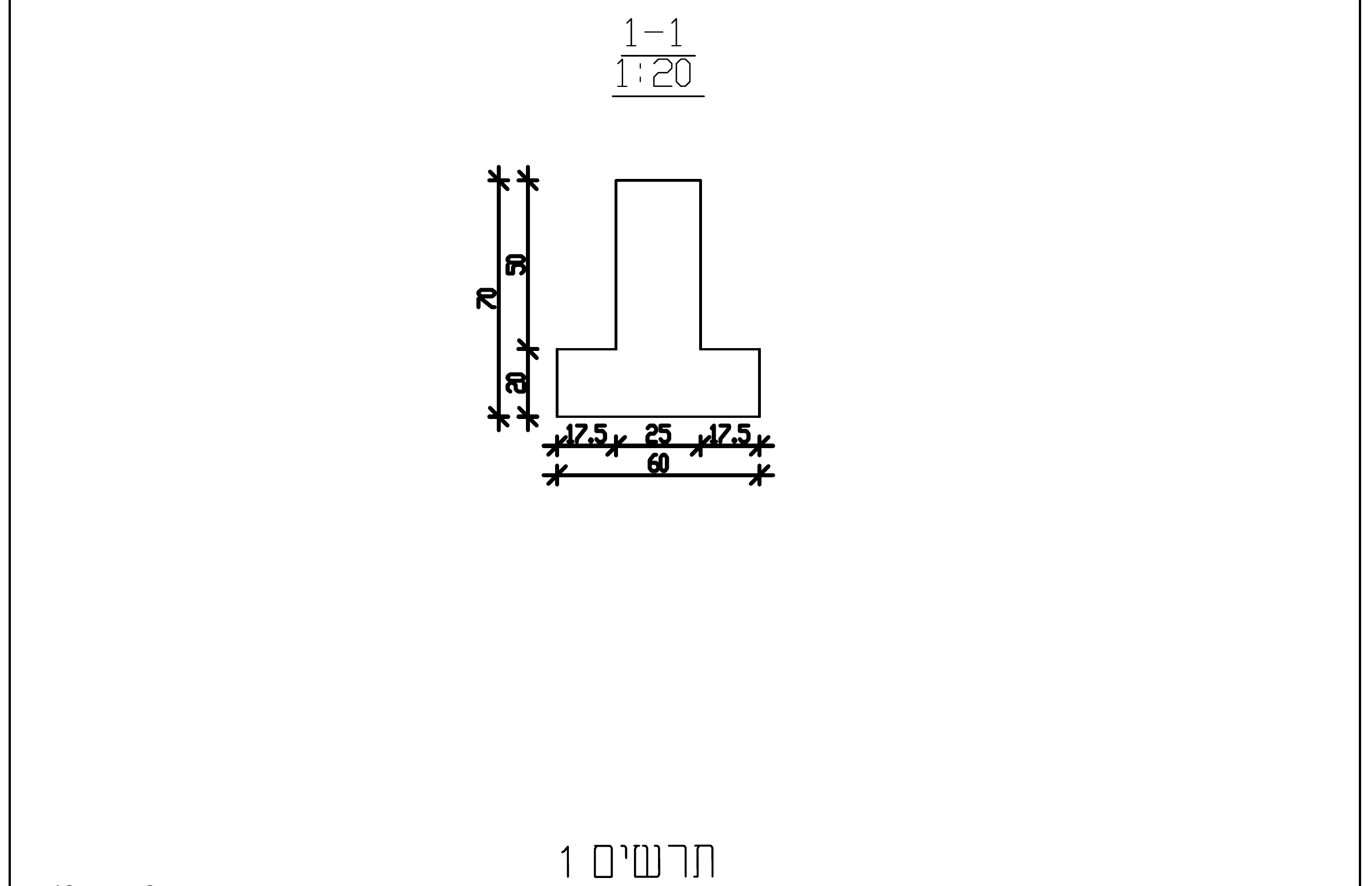

נתונים כפי שהם מודפסים בתרשים: שרשרת המידות 155 | 50 | 650 | 50 | 155 ס"מ (הפָּנים) ובמקביל 180 | 700 | 180 ס"מ (המרכזים), סה"כ 1060 ס"מ. חתך 1-1: חתך ריש הפוך — אגף תחתון 60/20 ס"מ, דופן עליונה 25/50 ס"מ, h = 70 ס"מ. עומס קבוע על כל אורך הקורה 36 ק"נ/מ' (3.6 טון/מ'). עומס שימושי 93 ק"נ/מ' (9.30 טון/מ') מעל הזיזים ו-40 ק"נ/מ' (4.0 טון/מ') מעל המפתח. בקצה כל זיז כוח מרוכז קבוע 60 ק"נ (6.0 טון) ושימושי 30 ק"נ (3.0 טון).

⚠️ מוסכמת יחידות: השאלון מתיר שתי מערכות יחידות ומוריד ניקוד על ערבוב ביניהן באותה שאלה. הפתרון כאן עובד ביחידות ישנות (טון, טון·מטר, מטר, ט/סמ"ר) — אלה היחידות שבהן פותר המפתח הרשמי. fsd = 435 מגפ"ס = 4.35 ט/סמ"ר · fcd(ב-30) = 13.0 מגפ"ס = 1300 ט/מ"ר · 1 טון = 10 ק"נ.
