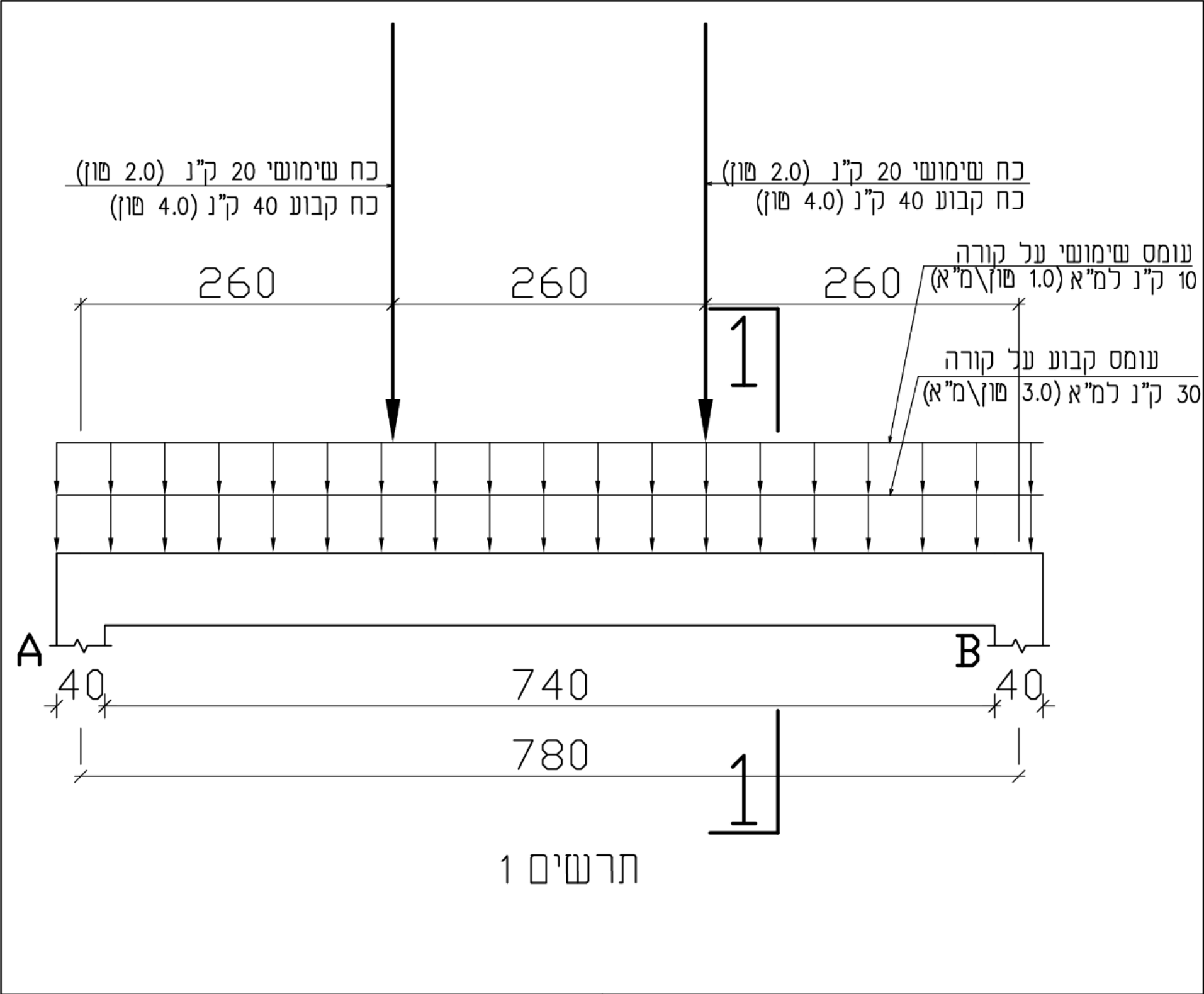

בתרשים מספר 1 מסורטטת קורה על שני סמכים. התרשים כולל מבט על הקורה ועל העומסים האופייניים הפועלים עליה: עומסים המחולקים באופן שווה ועומסים מרוכזים לפי התיאור בתרשים. משקלה העצמי של הקורה כלול בעומס הקבוע.

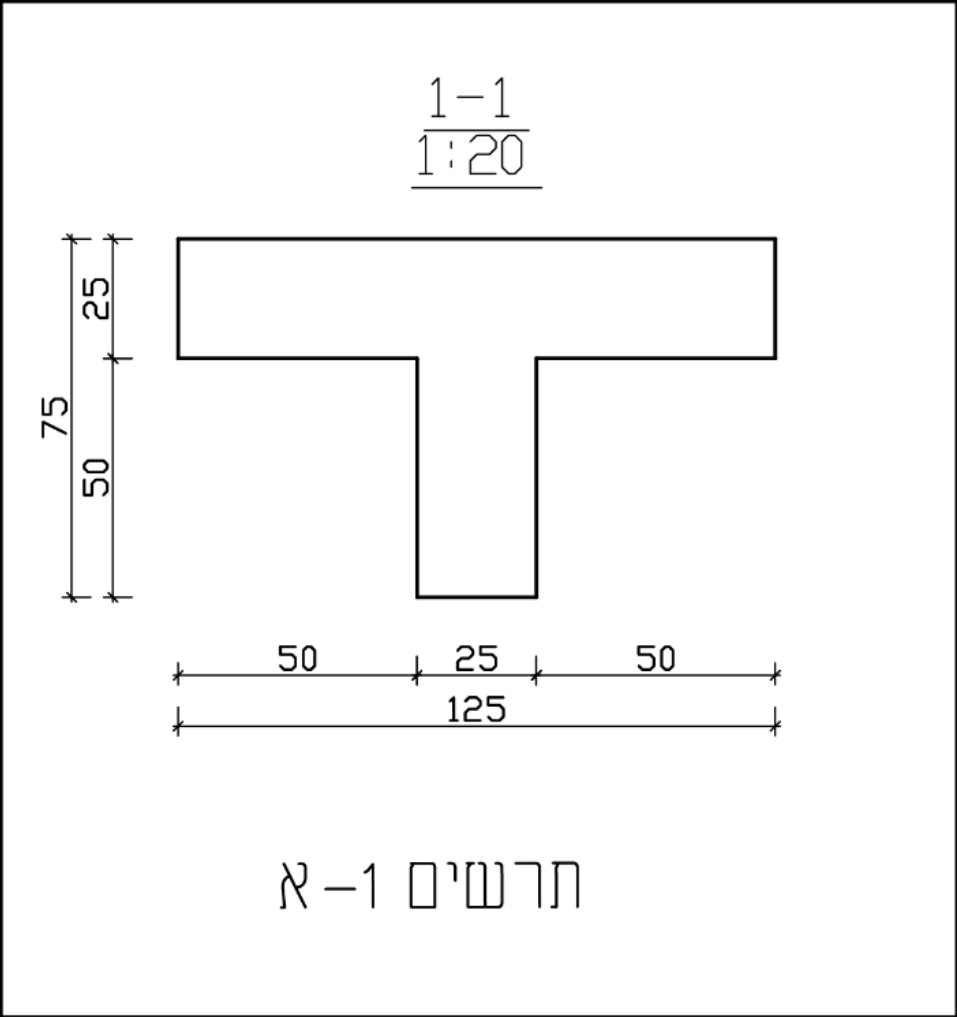

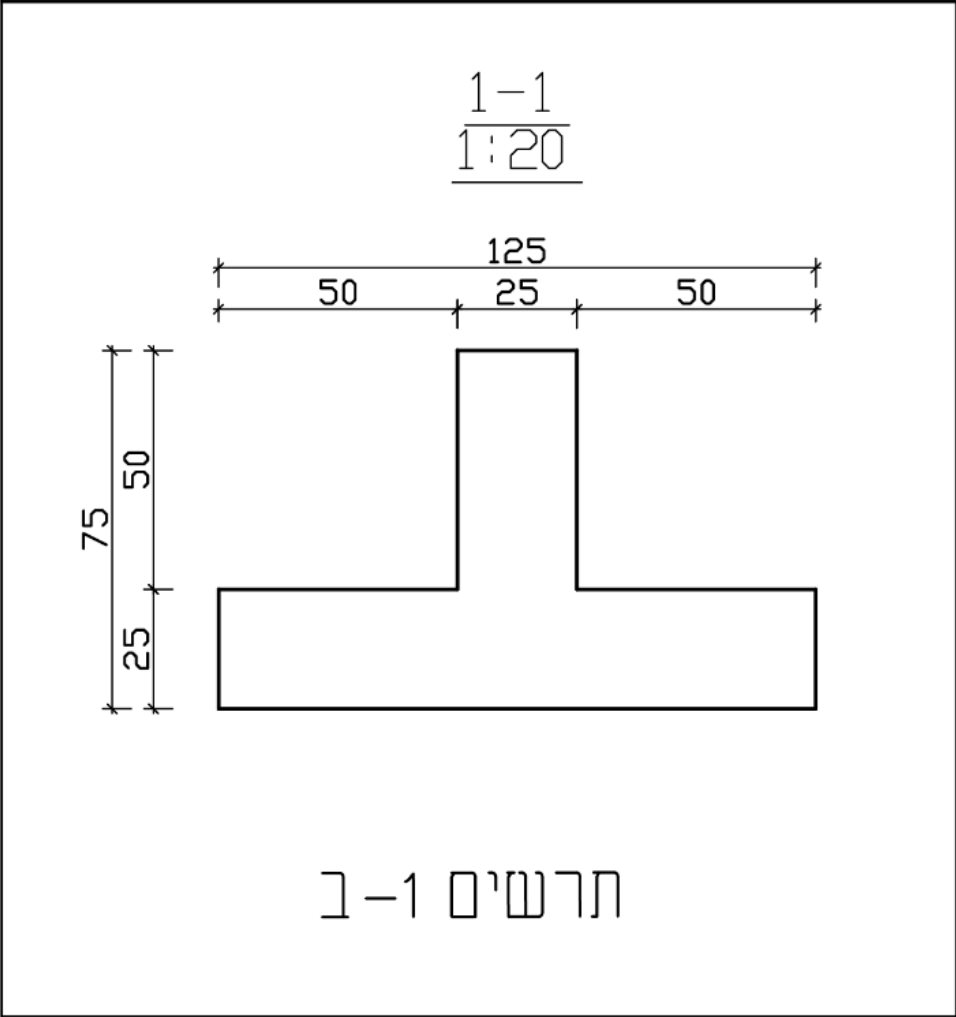

בתרשים 1-א, 1-ב מופיעים חתכי קורה.

|

|

נתונים: שרשרת המידות בתרשים 1 היא 40 · 740 · 40 ס"מ (40 הוא רוחב כל עמוד), והמידה הכוללת המודפסת היא 780 ס"מ; הכוחות המרוכזים ממוקמים לפי השרשרת 260 · 260 · 260 ס"מ. עומס קבוע 30 ק"נ למ"א (3.0 טון/מ"א) ועומס שימושי 10 ק"נ למ"א (1.0 טון/מ"א) לאורך כל הקורה; בכל אחת משתי הנקודות — כח קבוע 40 ק"נ (4.0 טון) וכח שימושי 20 ק"נ (2.0 טון). חתכים 1-א ו-1-ב: אגף 125/25 ס"מ, דופן ברוחב 25 ס"מ, גובה כולל 75 ס"מ.

סוג הבטון: ב-30 אגרגט גירי, והזיון הוא מפלדה מצולעת fsd = 435 MPa (4350 kg/cm²). ds = ds' = 3 cm.

שימו לב! אם יש צורך בשתי שכבות זיון, אין צורך לשנות את הגובה הסטטי – d.

חובה לציין את היחידות בכל חישוב! ־ אי ציון היחידות יוריד ניקוד!

מוסכמת יחידות (חובה!): השאלון מתיר שתי מערכות יחידות ומוריד ניקוד על ערבוב ביניהן באותה שאלה. כאן עובדים ביחידות ישנות — טון, טון·מטר, מטר, ט/סמ"ר — ומציינים ליד כל ערך גם את המקבילה בק"נ, כפי שהשאלון עצמו מדפיס. המרות: 1 טון = 10 ק"נ · fsd = 435 מגפ"ס = 4.35 ט/סמ"ר · fcd(ב-30) = 13.0 מגפ"ס = 1300 ט/מ"ר. טבלה 6.12 בלבד נכנסים אליה ביחידות שבהן היא מודפסת — ק"נ/מ"ר.
