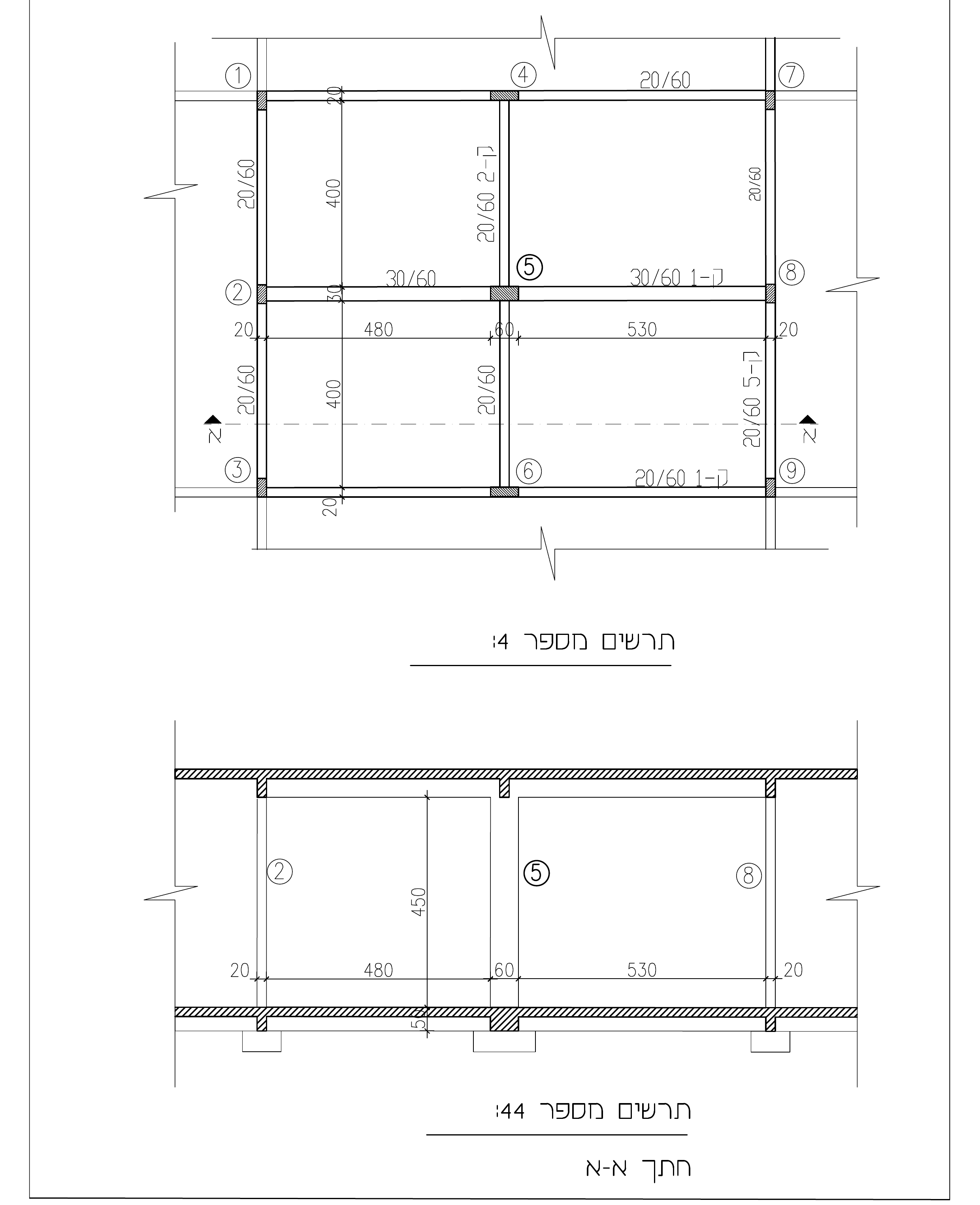

בתרשים מספר 4 מסורטטת תכנית גג במבנה בעל קומה אחת. בתרשים מספר 44 נתון חתך א-א.

נתון שכוח התכן הפועל על עמוד מספר 5 הוא: 1300 kN (130 t).

יש לתכנן את עמוד מספר 5 בין היסוד ועד הגג (כמופיע בתרשים מספר 44).

ds=ds' = 5.0 ס"מ עבור העמוד.

העמוד מוחזק בשני הכוונים.

העמוד מתוכנן מבטון ב-30 (אגרגט גירי).

הזיון — מפלדה מצולעת. חוזק התכן: fsd = 435 MPa (4350 kg/cm²).

חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד נקודות.

דרוש:

עבור שני הכיוונים, נתון: A=0.7, B=1.32, C=0.7, מקדם ההשענה n=3 (לפי מסגרת פרקית מוחזקת).

הערת סימון: בטופס המקורי סימן התמירות מודפס כאות «ג» (תקלת גופן במסמך המקור); הכוונה היא לסימן λ, וכך הוא מופיע כאן.

⚠️ מוסכמת יחידות: יש להצהיר בראש הפתרון באיזו מערכת יחידות בחרתם ולדבוק בה. הפתרון כאן בנוי במערכת הישנה — טון, ט·מ, ט/סמ"ר: fsd = 435 MPa = 4.35 ט/סמ"ר, fcd(ב-30) = 13.0 MPa = 0.130 ט/סמ"ר = 1300 ט/מ"ר. ערבוב מערכות בתוך אותה שאלה מוריד ניקוד.
