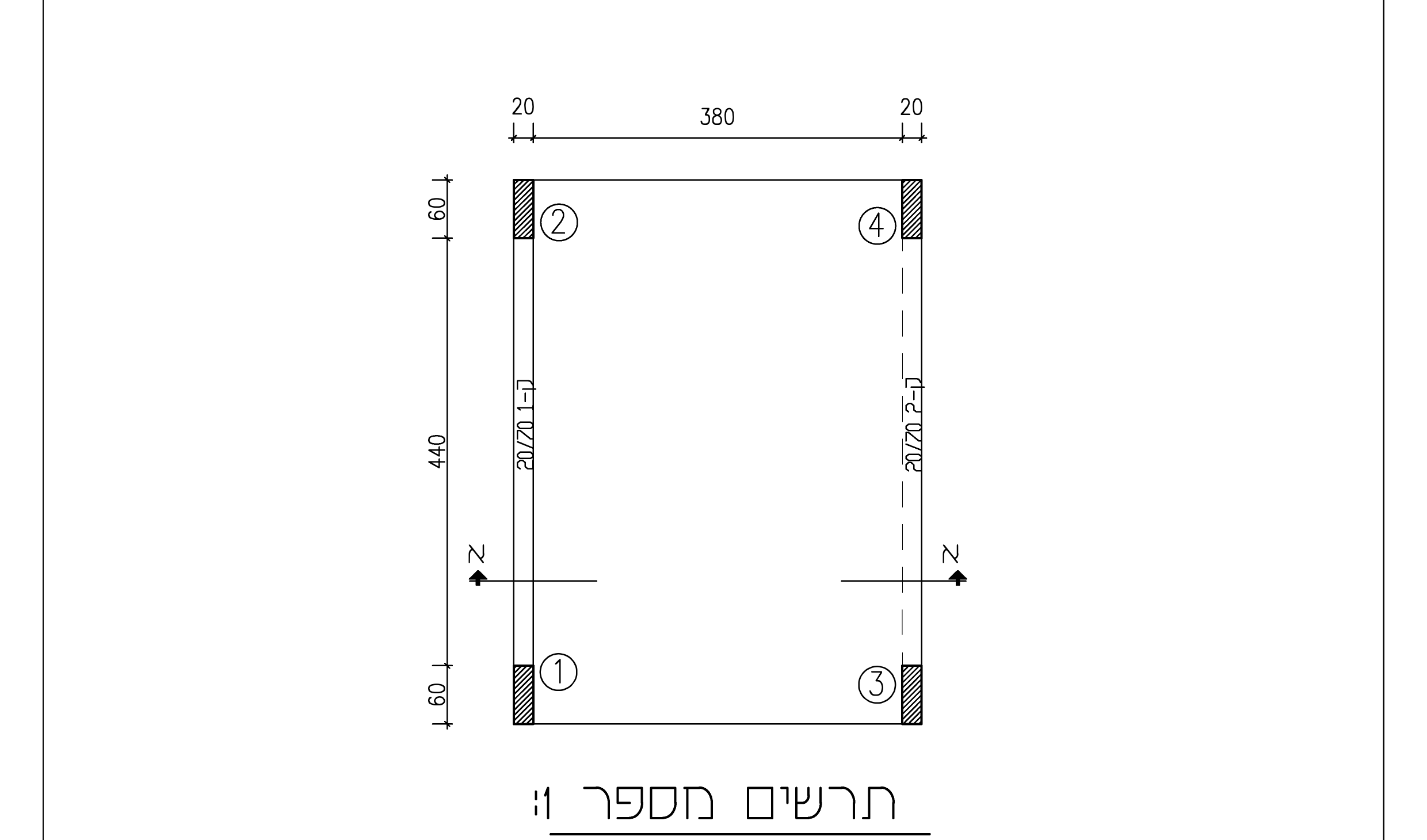

בתרשים מספר 1 מסורטטת תוכנית של תקרה מקשית, בעובי 20 ס"מ, הנשענת על הקורות ק-1, ק-2.

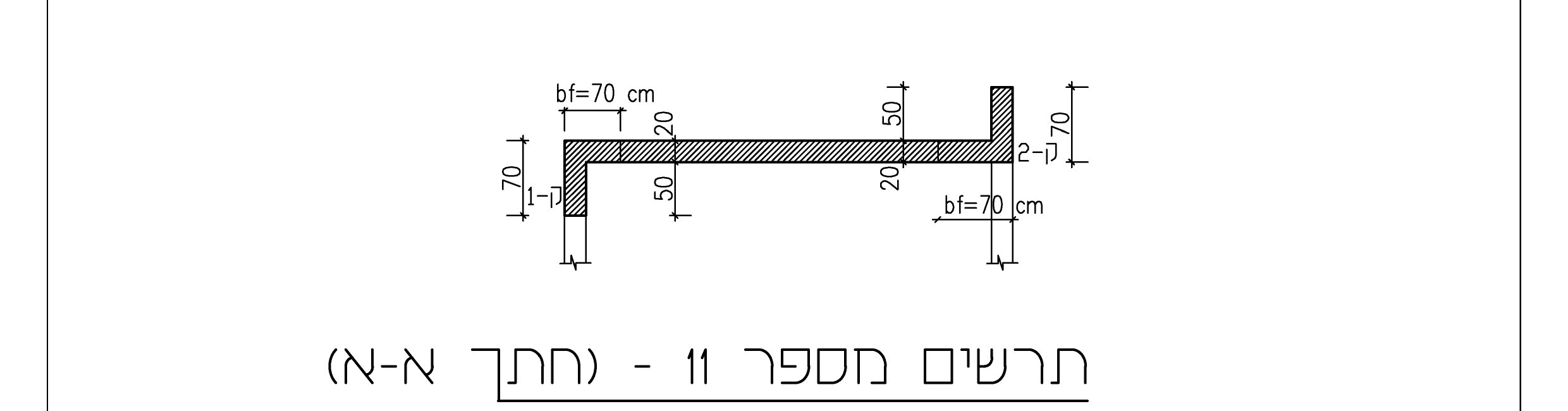

בתרשים מספר 11 מסורטט חתך א-א המסומן בתוכנית התקרה.

קורה ק-1 היא קורה תחתונה וקורה ק-2 היא קורה עליונה. חתך שתי הקורות הוא 20/70.

העומסים על התקרה הם:

• עומס קבוע, הכולל את משקלה העצמי של התקרה, שערכו הוא 20.0 ק"נ למ"ר (2.0 טון למ"ר).
• עומס שימושי שערכו הוא 22.0 ק"נ למ"ר (2.2 טון למ"ר).

סוג הבטון: ב-30 אגרגט גירי, והזיון - מפלדה מצולעת. חוזק התכן: $f_{sd}=435MPa$ (4350 ק"ג/סמ"ר).

ds = ds' = 3 ס"מ.

יש להתחשב ברוחב אגף של 70 ס"מ כפי שמופיע בתרשים מספר 11.

שימו לב! אין צורך לשנות את הגובה הסטטי - d אם יש צורך בשתי שכבות זיון.

חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד ציון.

נתון (מודפס בשאלון בין סעיף א' לסעיף ב', וחל על סעיפים ב'-ה'): עומס התכן הפועל על הקורות ק-1, ק-2 הוא 130 ק"נ למטר (13.0 טון למטר) (זה כולל את משקלה העצמי של הקורה).

⚠️ מוסכמת יחידות: השאלון מתיר שתי מערכות יחידות ומוריד ניקוד על ערבוב ביניהן באותה שאלה. הפתרון כאן כתוב ביחידות הישנות — טון, טון·מ', ק"ג/סמ"ר — עם ההמרות המקבילות ב-kN בסוגריים: fsd = 435 MPa = 4350 ק"ג/סמ"ר, fcd(ב-30) = 13.0 MPa = 130 ק"ג/סמ"ר. בחרו מערכת אחת והצהירו עליה בראש התשובה.
