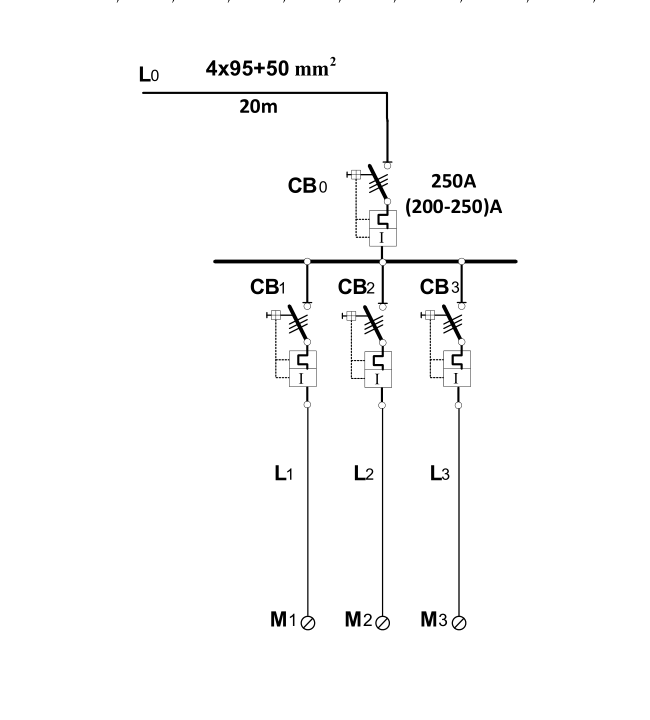

באיור לשאלה מתואר לוח משנה להזנת מפחסים מדחסים במפעל במזון, נתוני המנועים:

$P = 32 k W$ , $U = 400 V$ , $cos φ = 0.81$ , $η = 84%$ , $I_{S T A R T} = 6.5 \times I_{n}$

3 המעגלים הסופיים $L_{1}$ - $L_{3}$ בנויים מכבלים מכוונים רב גידיים $N 2 X Y$ (מוליכי נחושת, בידוד $9 0^{0} C$ ), מותקנים על מגש רשת בשכבה אחת בלא רווח בניהם, טמפרטורה של סביבת הרכיבה $5 0^{0} C$ .

הכבל $L_{0}$ מוגן מפגיעות זרם יתר וזרם קצר באמצעות מפסק מתכוונן שכוונן לזרם של $200 A$ .

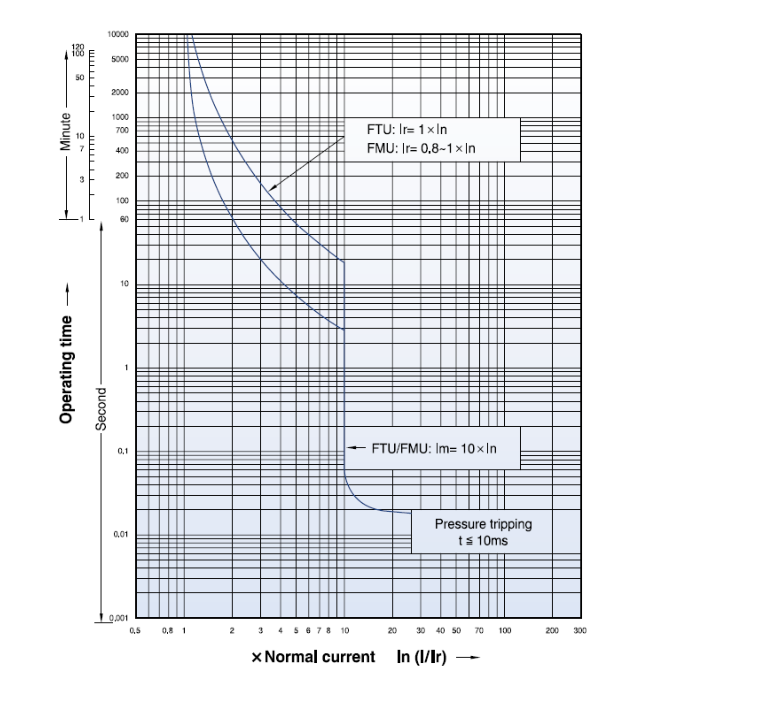

אופיין המפסק נתון באיור מס' 2 לשאלה.

הערה (הבהרה רשמית של מה"ט מיום הבחינה): אופיין המפסק "CIRCUIT BREAKERS with thermal-magnetic trip units" שהודפס בעמוד של שאלה 5 שייך לשאלה זו — הוא מוצג כאן כאיור השני.

סעיף א

חשבו את עוצמת זרם העבודה הממושך שיזרום בכל אחד מהכבלים $L_{1}$ - $L_{3}$ כאשר המנוע מועמס בעומס מלא וקבעו את ערך המבטח להגנת המנועים, בהתאם לדרישות חוק החשמל (סוג מבטח וגודל).

סעיף ב

קבעו את שטח החתך של הכבלים $L_{1}$ - $L_{3}$ (יש להתחשב בתנאי טמפרטורה ותנאי התקנה).

סעיף ג

זרם קצר מינימלי הנמדד בלוח המשנה שווה ל- $2 k A$ , האם קיימת התאמה בין שטח החתך של הכבל $L_{0}$ למפסק $C B_{0}$ מבחינת פגיעות זרם יתר והגנה בפני זרם קצר? נמקו תשובתכם. (על פי תקנות ״העמסה והגנה על מוליכים וכבלים במתח נמוך״ פרק ג,ד)

סעיף ד

יש להבטיח סלקטיביות בין המפסקים $C B_{0}$ למפסק $C B_{1}$ בלוח משנה. שרטטו שרטוט עקרוני של אופייני זמן זרם של המפסקים הקיימים המקיימים דרישה זאת.

ערכים נקובים של מפסקים אוטומטיים: $25 A; 32 A; 40 A; 50 A; 63 A; 80 A; 100 A; 125 A; 160 A; 200 A; 250 A; 400 A$
