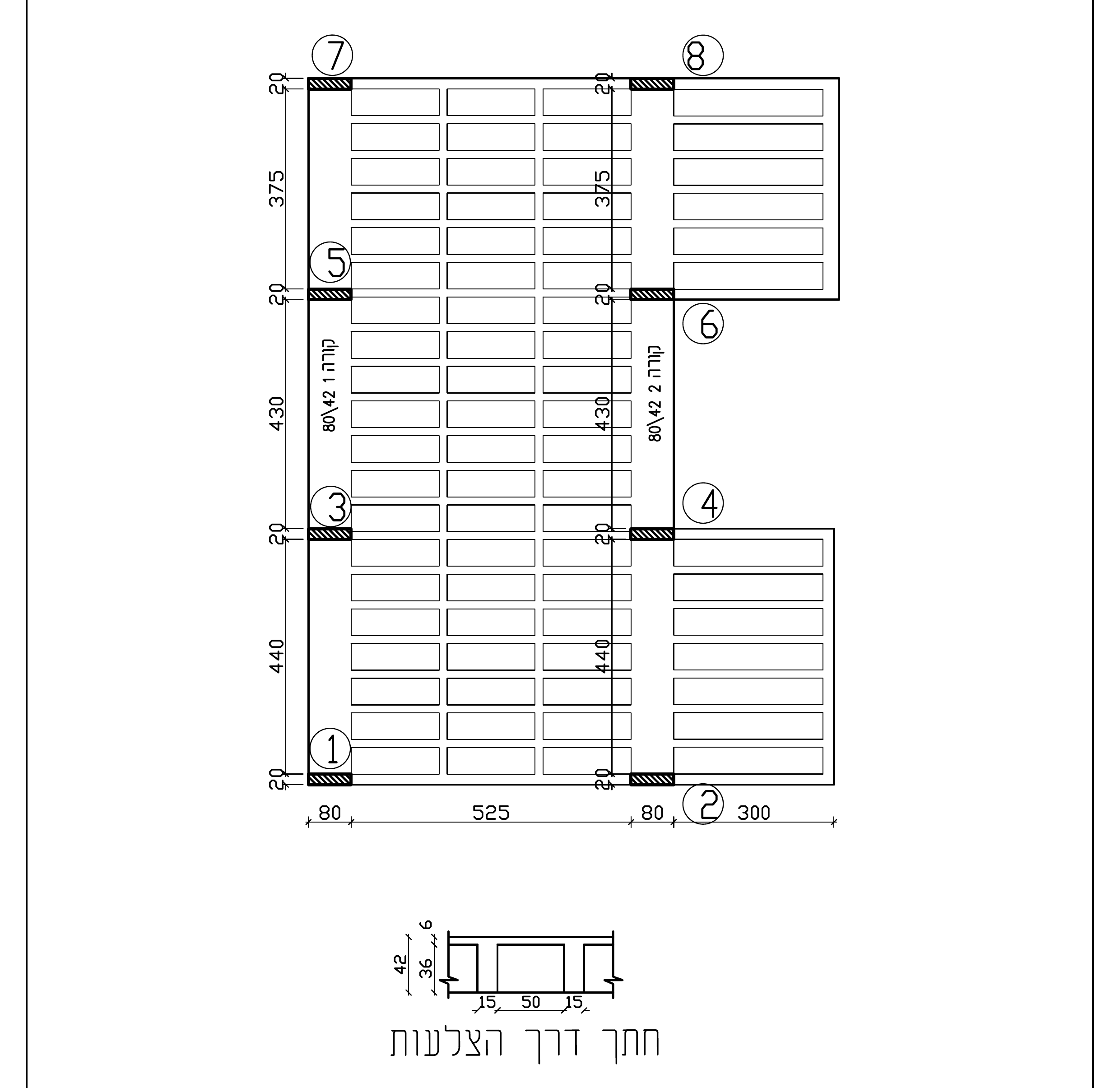

בתרשים מספר 3 מסורטטת תקרת צלעות חד כיוונית. עובי התקרה הוא 42.0 ס"מ, גובה הבלוקים הוא 36 ס"מ ומשקלם המרחבי הוא 4.5 kN/m³ (450 kg/m³).
בתרשים מספר 3 מסורטטת תקרת צלעות חד כיוונית. עובי התקרה הוא 42.0 ס"מ, גובה הבלוקים הוא 36 ס"מ ומשקלם המרחבי הוא 4.5 kN/m³ (450 kg/m³).
כמו כן מסורטט חתך: חתך בצלע הראשית.
התקרה מועמסת על כל שטחה במשקלה העצמי, בעומס קבוע נוסף של 5.0 kN/m² (500 kg/m²), ובעומס שימושי של 4.5 kN/m² (450 kg/m²). העומסים הם עומסים אופייניים.
רוחב הצלע הראשית הוא 15 ס"מ ורוחב הצלע המחלקת הוא 15 ס"מ.
אין להתייחס למגבלת התקן שבטבלה 6.10 בנוגע ליחס בין אורך הזיז לאורך השדה הצמוד.
סוג הבטון הוא ב-30 (אגרגט גירי), והזיון - מפלדה מצולעת. חוזק התכן: fsd = 435 MPa (4350 kg/cm²).
ds = ds' = 3 cm.
חובה לציין את היחידות בכל חישוב. אי ציון היחידות יוריד ציון.
⚠️ מוסכמת יחידות: השאלון מתיר שתי מערכות יחידות, ומוריד ניקוד על ערבוב ביניהן באותה שאלה. הפתרון כאן נכתב במערכת ה"ישנה" שבה נכתב גם המפתח הרשמי — טון, טון·מ', ט/סמ"ר — עם
fsd = 435 MPa = 4.35 ט/סמ"רו-fcd(ב-30) = 13.0 MPa = 1300 ט/מ"ר. הצהירו בעמוד הראשון באיזו מערכת בחרתם, והישארו בה עד הסוף.
חשבו את משקלה העצמי של התקרה.
בדקו אם עובי התקרה עונה על דרישות הכפף של ת"י 466.
נתון שהתקרה עמוסה על כל חלקיה בעומס תכן: Fd = 21.2 kN/m² (2.12 t/m²).
חשבו וסרטטו את מהלך כוחות הגזירה ואת מהלך מומנטי הכפיפה בתקרה (החישוב יעשה עבור רצועה ברוחב צלע).
חשבו את שטח הזיון החיובי, לצלע, עבור המומנטים החיוביים בשדות.
בחרו מוטות זיון בקוטר של 16 מ"מ.
חשבו את שטח הזיון השלילי, לצלע, עבור המומנטים השליליים בציר העמודים.
בחרו מוטות זיון בקוטר של 20 מ"מ.
סרטטו את הסכמה של הקורה הסמויה ק-2 ואת עומסי השרות הפועלים עליה.
בדקו אם הקורה הסמויה ק-2 עונה על דרישות הכפף של ת"י 466.
