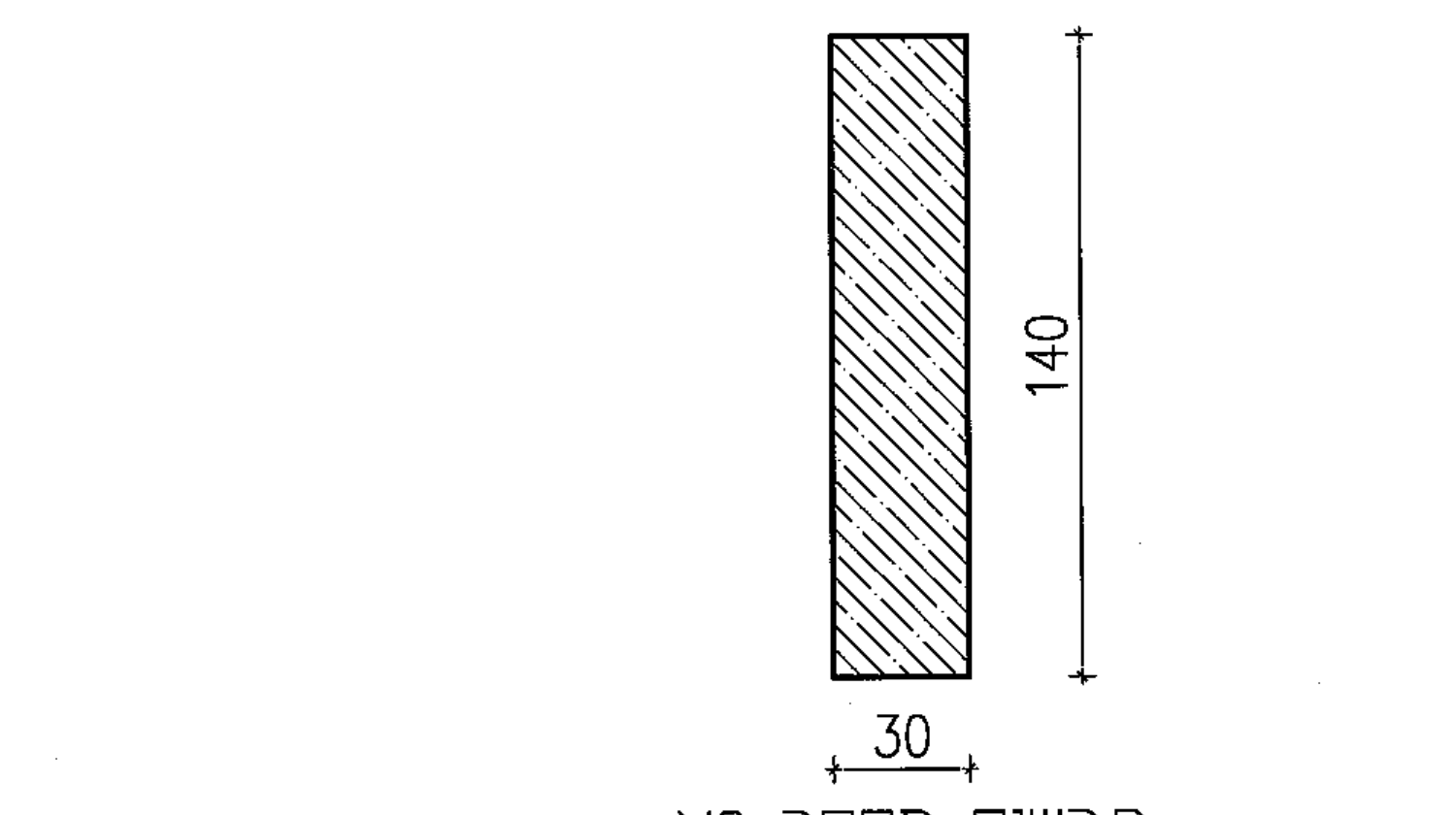

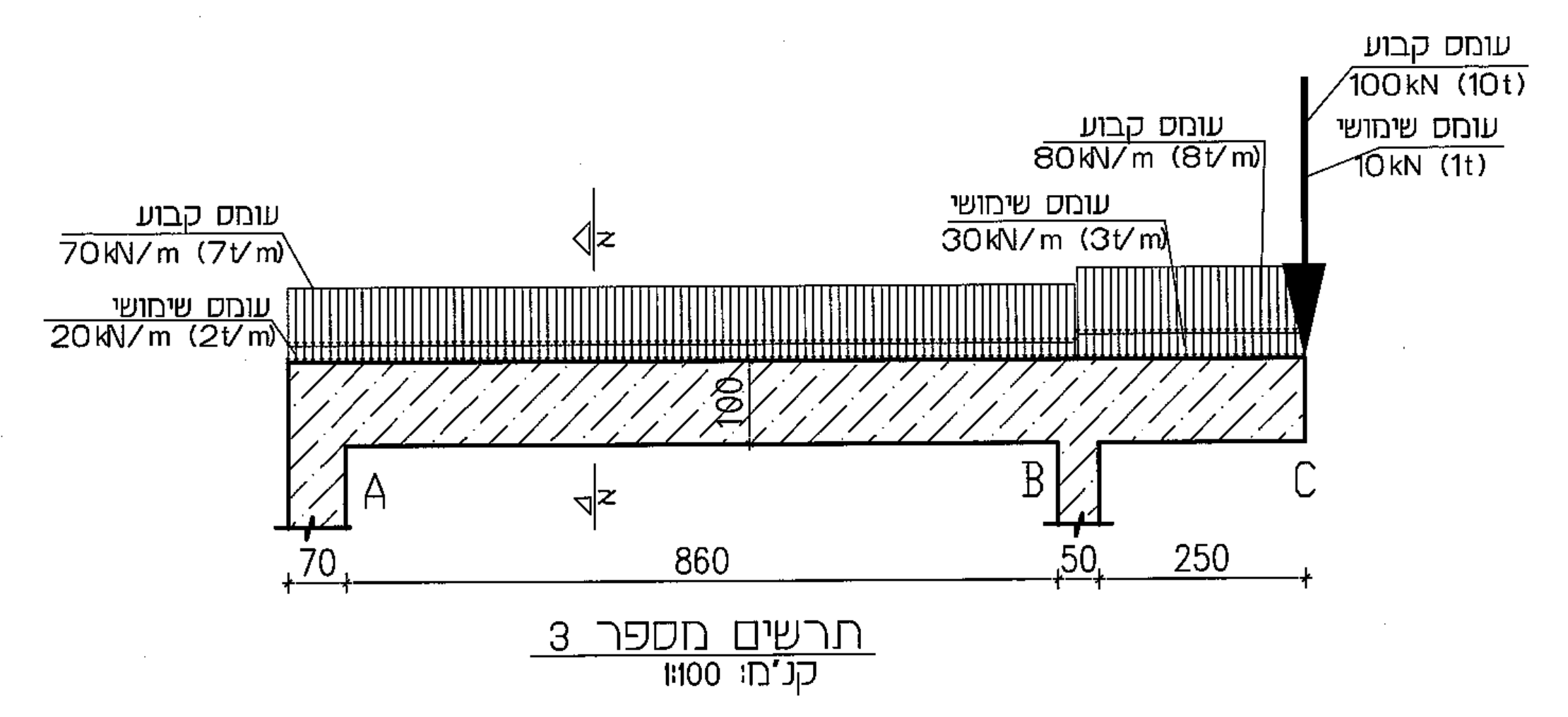

בתרשים מספר 3 מסורטטת קורה על שני סמכים עם זיז, עם העומסים האופייניים הפועלים עליה. בתרשים 3א מסורטט חתך הקורה.
בתרשים מספר 3 מסורטטת קורה על שני סמכים עם זיז, עם העומסים האופייניים הפועלים עליה. בתרשים 3א מסורטט חתך הקורה.
🚨 הודעת מה"ט (דחוף, 02.08.26): גובה הקורה הוא 140 ס"מ ולא 100 ס"מ כפי שמודפס בתרשים 3 ובתרשים 3ב. תרשים 3א כבר מדפיס 140/30.
נתונים: שרשרת המידות 70 | 860 | 50 | 250 ס"מ (70 ו-50 הם רוחבי העמודים). חתך 30/140 ס"מ. במפתח A–B: עומס קבוע 70 ק"נ/מ' (כולל משקל עצמי) + שימושי 20 ק"נ/מ'. בזיז B–C: קבוע 80 ק"נ/מ' + שימושי 30 ק"נ/מ'. בנקודה C: כוח מרוכז קבוע 100 ק"נ + שימושי 10 ק"נ. סוג הבטון ב-30, אגרגט גירי. פלדה מצולעת fsd = 435 מגפ"ס. ds = ds' = 3 ס"מ.
חובה לציין את היחידות בכל חישוב! אי-ציון היחידות יוריד נקודות.
⚠️ מוסכמת יחידות: חובה להצהיר בעמוד הראשון באיזו מערכת יחידות בחרתם. ערבוב בין המערכות — באותה שאלה או בשאלות שונות — פוסל את הבחינה.
בדקו האם גובה הקורה עונה על דרישות הכפף של ת"י 466. השאלון מכתיב לזיז: L0 = 3·L.
חשבו את עומסי התכן הפועלים על הקורה ואת כוח התכן המרוכז בנקודה C.
שרטטו את הסכמה הסטטית, חשבו את הריאקציות בסמכים, ושרטטו את מהלכי הגזירה והמומנטים.
נתון מומנט מרבי שלילי בקורה M = −1100 ק"נ·מ'. חשבו את ω ואת שטח הזיון הדרוש, ובחרו מוטות ⌀18.
הקבלן מודיע שאינו יכול לצקת את הזיון בשורה אחת. 1) מה ייאלץ לעשות, וכיצד זה משפיע על התנהגות הקורה בכפיפה? (ללא חישוב) 2) הציעו שני פתרונות תכנוניים שיאפשרו שורה אחת.
הסמך B זז 60 ס"מ שמאלה (תרשים 3ב: 70 | 800 | 50 | 310). ללא חישוב: סרטטו, סמנו היכן דרוש ברזל עליון והיכן תחתון, ציינו אם כמות הזיון גדלה או קטנה בכל אזור, וכיצד משתנות הריאקציות.
